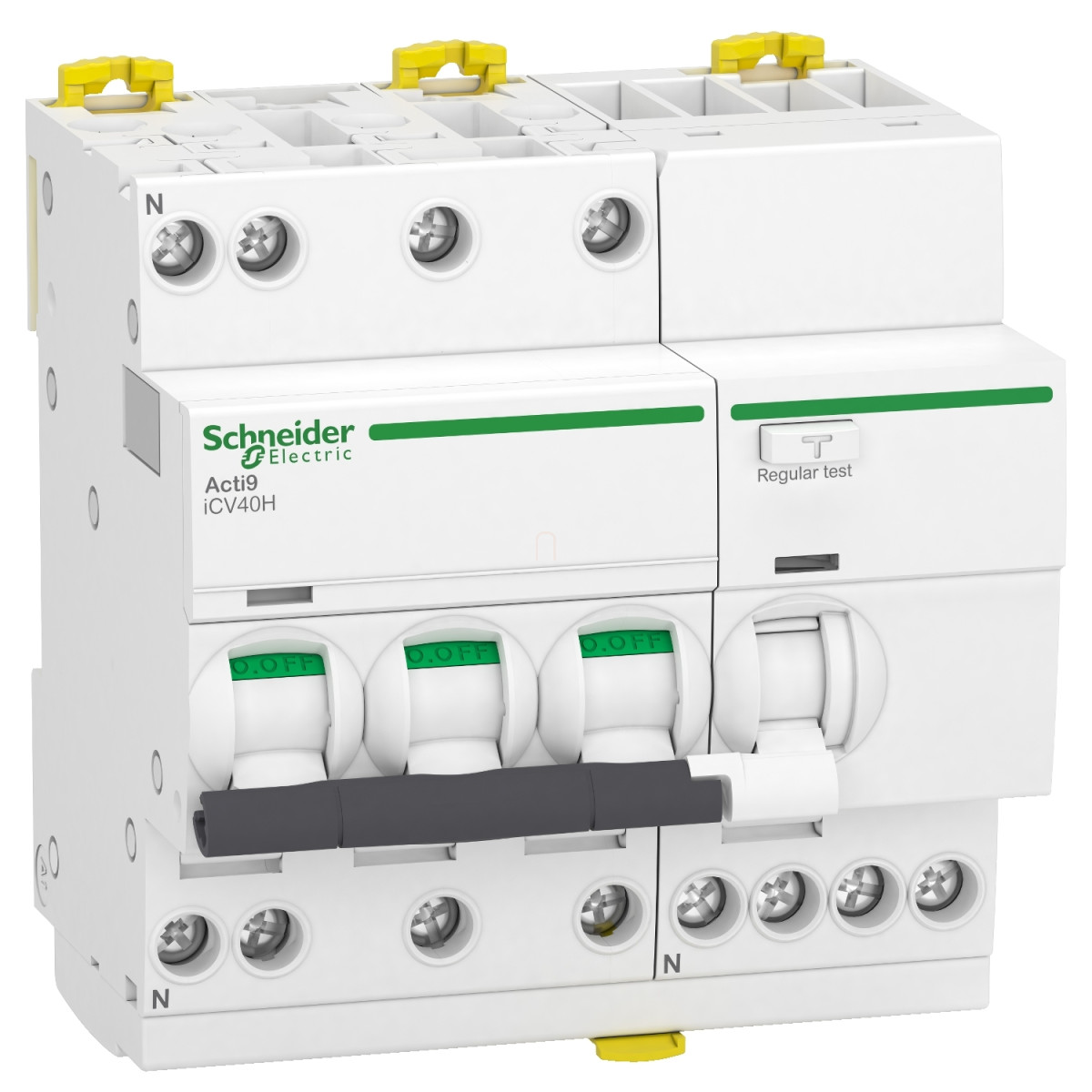

A Schneider Electric Acti9 iCV40H típusú túláram- és hibaáram-védelmi készüléke (RCBO) az egyik legmegbízhatóbb megoldást kínálja a modern elektromos rendszerek védelméhez. Az A9DC4716 cikkszámú, 3P+N pólusú készülék egyesíti a kismegszakító és az áramvédő kapcsoló funkcióit egyetlen kompakt eszközben, így helytakarékos és gazdaságos megoldást biztosít az elosztóberendezésekben.
A 16A névleges áramerősségű, C karakterisztikájú készülék kiváló választás olyan elektromos rendszerek védelméhez, ahol egyaránt szükséges a túláramvédelem és a személyvédelem is. Az A típusú érzékenységgel rendelkező 30mA-es hibaáram kapcsoló hatékonyan véd az áramütéstől, miközben kevésbé érzékeny a kisebb, átmeneti zavarokra. A termék 10000A szakítóképességgel rendelkezik, ami biztonságot nyújt még nagyobb zárlati áramok esetén is. A feszültségfüggetlen hibaáram-kioldás technológiája biztosítja, hogy a védelmi funkció még szélsőséges körülmények között is megbízhatóan működjön.
Az iCV40H műszaki jellemzői lenyűgözőek: 400V AC üzemi feszültség, 50/60 Hz hálózati frekvencia, azonnali hibaáram-védelmi kioldási idő. A mágneses kioldási határ 5-10-szerese a névleges áramnak, míg a névleges üzemi szakítóképesség (Ics) az Icn 75%-a, azaz 7500A. A termék termikus-mágneses kioldó technológiát alkalmaz, és teljesíti az EN/IEC 61009-2-1 szabvány követelményeit. A készülék leválasztó képességgel is rendelkezik az EN/IEC 60947-2 szabványnak megfelelően, így karbantartási munkálatok során biztonságosan leválaszthatod vele az áramkört.
A Schneider Electric A9DC4716 RCBO telepítése és használata is rendkívül egyszerű. A DIN-sínre pattintható kivitel, a felső vagy alsó alagútcsatlakozók (amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékekhez használhatók), valamint a 14 mm-es vezetékcsupaszítási hossz és a 2 Nm meghúzási nyomaték mind a gyors és biztonságos telepítést szolgálják. A kapcsolási állapotjelző, a hiba kijelzés, a plombálhatóság és a lakattal történő rögzítés lehetősége tovább növeli a termék használhatóságát és biztonságát. A 20000 ciklus mechanikai és elektromos élettartam hosszú távú, megbízható működést garantál.
A készülék méretei kompaktak: 93 mm magasság, 90 mm szélesség és 73 mm mélység, a csatlakozási osztástávolság fázisok között 18 mm, a fázis és nulla között 9 mm. Működési hőmérséklet tartománya széles, -25°C és +60°C között, míg tárolási hőmérséklete -40°C és +85°C között lehet. IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, moduláris tokozásban pedig IP40-es védelmi fokozatot biztosít. A készülék ellenáll a 8/20 μs impulzusoknak 250A-ig az EN/IEC 61009-1 szabványnak megfelelően, és 2000 méteres tengerszint feletti magasságig használható. A Schneider Electric Acti9 iCV40H A9DC4716 termék a magas minőségű elektromos védelmet kereső szakemberek számára ideális választás.
Schneider Electric Acti 9 iCV40 - A9DC4716 - áramvédős kismegszakító, A osztály, 3P-N, C, 16A, 30mA, 10kA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típus: Túláram és hibaáram védőkapcsoló (RCBO)
Rövid terméknév: iCV40H
Alkalmazás: Elosztó rendszerek
Elektromos jellemzők
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nullavezető helyzete: Bal
Névleges áram [In]: 16 A
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Kioldó technológia: Termikus-mágneses
Karakterisztika: C
Hibaáram érzékenység: 30 mA
Leválasztási alkalmasság: Igen, megfelel az EN/IEC 60947-2-nek
Kiegészítő információk
Készülék pozíciója a rendszerben: Kilépő
Névleges üzemi feszültség [Ue]: 400 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram kioldás technológia: Feszültség független
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelmi osztály: A típus
Szakítóképesség: 10000 A Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges üzemi szakítóképesség [Ics]: 7500 A 75 % x Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges zárlatzárási és -szakítási képesség: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint, Idm 500 A 400 V AC 50/60 Hz-en az IEC 61009-2-1 szerint
Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség [Ui]: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Kontaktus pozíció jelző: Igen
Vezérlés és szerelés
Vezérlés típusa: Átkapcsoló
Helyi jelzések: BE/KI jelzés, Hibajelzés
Szerelési mód: Bepattintható
Rögzítőfelület: DIN sín
Gyűjtősín és elosztó blokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási osztástávolság: 18 mm fázisok között, 9 mm fázis és nullavezető között
9 mm-es osztások: 10
Fizikai jellemzők
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Csatlakozások
Zárási opciók leírása: Plombálható, Lakattal rögzíthető
Csatlakozók - sorkapcsok: Alagútcsatlakozók felül vagy alul 1...16 mm² merev, Alagútcsatlakozók felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs lökőhullám állóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet tartomány üzemeltetéshez: -25...60 °C
Környezeti hőmérséklet tartomány tároláshoz: -40...85 °C
