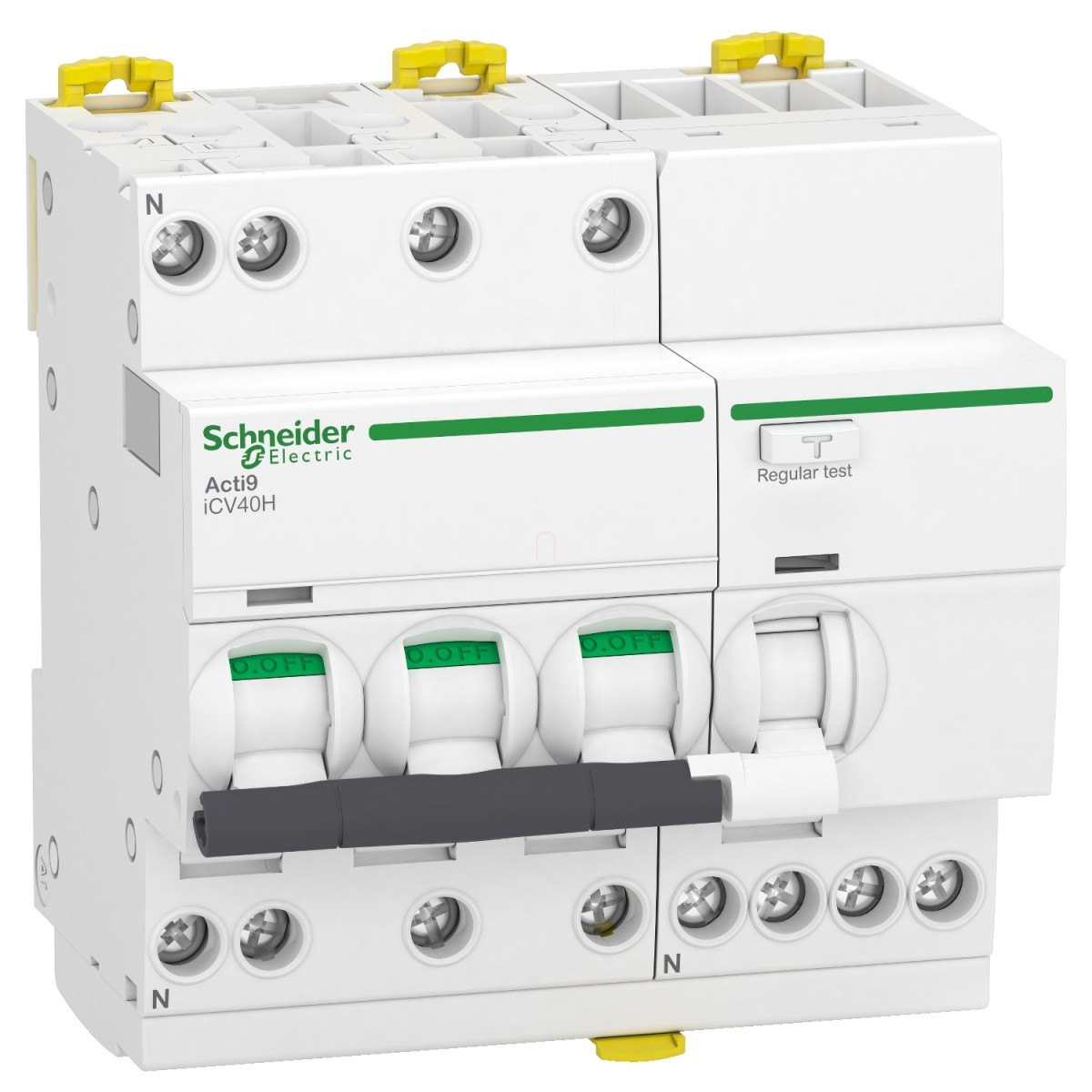

A Schneider Electric Acti9 iCV40H egy kiváló minőségű, kompakt kivitelű kombinált áramvédős kismegszakító (RCBO), amely egyesíti a túláramvédelem és az áramvédő kapcsoló funkcióit egyetlen készülékben. Ez a 3P+N pólusú, 13A névleges áramerősségű, C jelleggörbéjű készülék tökéletes megoldást kínál mind lakossági, mind ipari alkalmazásokhoz, ahol fontos a személyek védelme és a berendezések megóvása a különböző elektromos meghibásodásoktól.
Az A9DC4713 cikkszámú termék 10000A megszakítóképességgel rendelkezik, ami kiváló védelmet nyújt a rövidzárlati áramokkal szemben. Az A-típusú, 30mA érzékenységű hibaáram-védelem pillanatszerűen lekapcsol áram-föld zárlat esetén, így hatékony védelmet biztosít mind a szinuszos, mind a lüktető egyenáramú hibaáramok ellen. A készülék feszültségfüggetlen működésű, ami azt jelenti, hogy a hibaáram-védelmi funkció akkor is megfelelően működik, ha az elektromos hálózatban feszültségingadozások lépnek fel, növelve ezzel az üzembiztonságot.
A Schneider Electric Acti9 iCV40H készülék a DIN-sínre pattintással könnyen telepíthető, méretei (93×90×73 mm) lehetővé teszik a helytakarékos elhelyezést az elosztószekrényben. A fehér színű készülékház esztétikus megjelenést biztosít, miközben a kontakt állapotjelző egyértelműen mutatja a készülék BE/KI állapotát és a hibajelzést. A készülék rendelkezik szigetelési funkcióval is, amely megfelel az EN/IEC 60947-2 szabványnak, így karbantartási munkálatoknál biztonságosan használható. A 400V AC üzemi feszültségre és 50/60 Hz hálózati frekvenciára tervezett termék széles hőmérséklet-tartományban (-25...60°C) megbízhatóan működik, ami rugalmas felhasználást tesz lehetővé különböző környezeti feltételek mellett.
A termék csatlakozókapcsai felül vagy alul elhelyezkedő alagútkapcsok, amelyek 1-16 mm² merev és 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 2 Nm mind a felső, mind az alsó csatlakozásoknál. A csatlakozási osztás fázisok között 18 mm, fázis és nulla között pedig 9 mm, ami illeszkedik a standard elosztószekrény kialakításához. Az Acti9 iCV40H termék kompatibilis a Schneider Electric fésűs síneivel és elosztóblokkjaival is, ami megkönnyíti a telepítést és csökkenti a szerelési időt. A készülék 20000 mechanikai és 20000 villamos kapcsolási ciklust garantál, ami hosszú élettartamot biztosít még intenzív használat esetén is. A plombálhatóság és a lakattal történő rögzíthetőség további biztonsági funkciókat kínál a jogosulatlan beavatkozások megakadályozására.
Schneider Electric Acti9 iCV40 - A9DC4713 - áramvédős kismegszakító, A osztály, 3P-N, C, 13A, 30mA, 10kA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Termék neve: Acti9 iCV40
Termék típus: Áramvédős kismegszakító (RCBO)
Rövid név: iCV40H
Alkalmazás: Elosztás
Elektromos jellemzők
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nulla pozíciója: Bal oldalt
Névleges áram: 13 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó technológia: Hőmágneses
Jelleggörbe: C
Hibaáram érzékenység: 30 mA
Szigetelési funkcióval rendelkezik: Igen, megfelel az EN/IEC 60947-2 szabványnak
Hibaáram védelem
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram védelmi késleltetési idő: Azonnali
Hibaáram védelmi osztály: A típus
Megszakítóképesség
Megszakítóképesség: 10000 A Icn 400 V AC 50/60 Hz mellett, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges üzemi megszakítóképesség: 7500 A (75% x Icn) 400 V AC 50/60 Hz mellett, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges zárlati bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz mellett, megfelel az EN 61009-2-1 szabványnak
Névleges zárlati bekapcsolóképesség: Idm 500 A 400 V AC 50/60 Hz mellett, megfelel az IEC 61009-2-1 szabványnak
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak
Feszültségjellemzők
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség állóság: 4 kV
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Felhasználói interfész
Kontakt állapot jelző: Igen
Vezérlés típusa: Billenőkar
Helyi jelzés: Hiba jelzés, BE/KI jelzés
Mechanikai tulajdonságok
Szerelési mód: Bepattintós
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási osztás: 18 mm a fázisok között, 9 mm a fázis és a nulla között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Csatlakozások
Csatlakozások - kapcsok: Alagút típusú kapcsok felül vagy alul 1...16 mm² merev, Alagút típusú kapcsok felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Termék tanúsítványok: CE
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III, megfelel az IEC 60364 szabványnak
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 250 A, megfelel az EN/IEC 61009-1 szabványnak
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet üzemeltetéskor: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Rögzítési opciók leírása: Lakattal zárható eszköz, Plombálható
