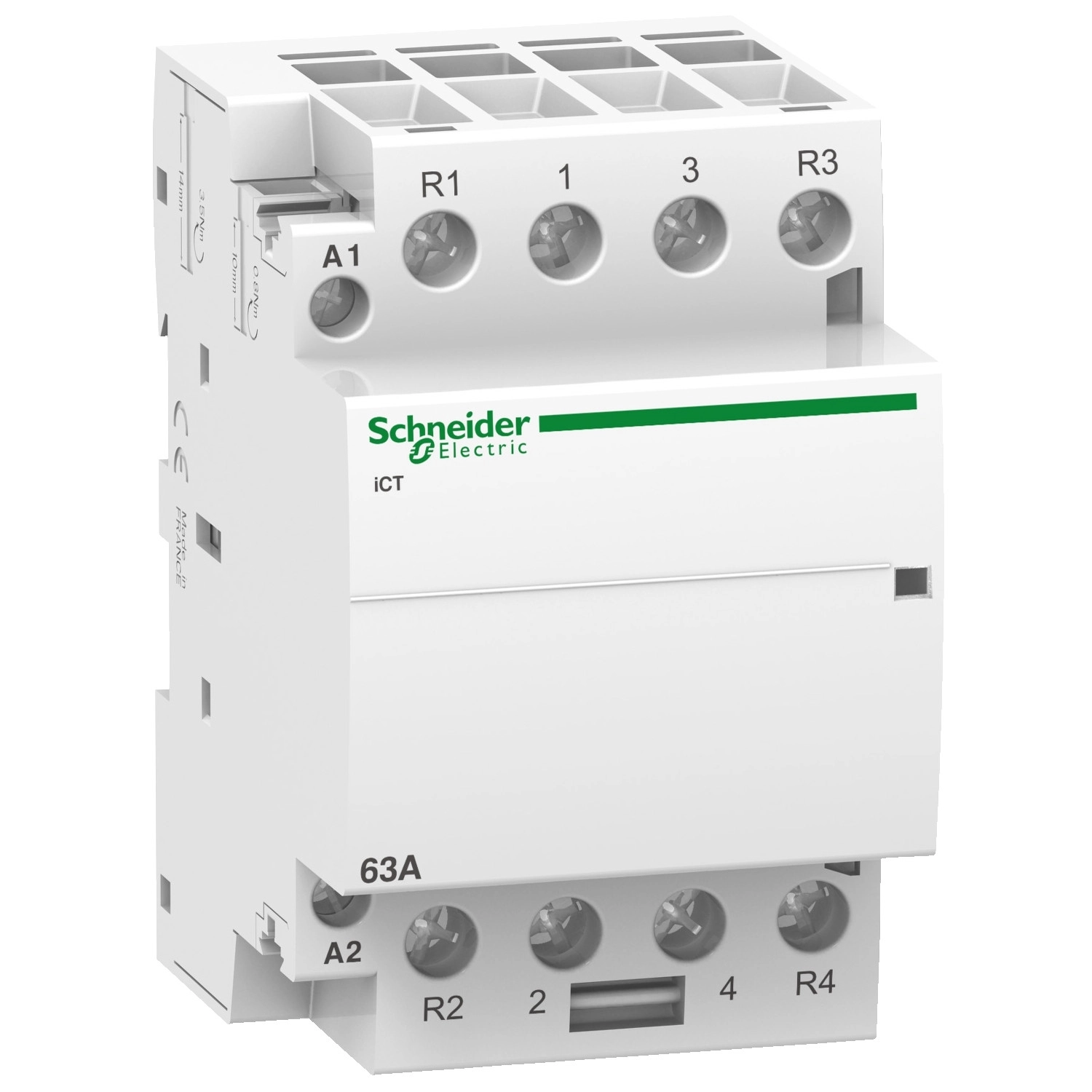

Az Acti9 iCT 63A 2NO+2NC 220...240V 50Hz kontaktor (A9C20868) a Schneider Electric Acti9 termékcsalád magas megbízhatóságú, prémium minőségű kapcsolóeszköze. Ez a moduláris kontaktor a professzionális villamos rendszerek nélkülözhetetlen eleme, amely kiváló teljesítményével és hosszú élettartamával tűnik ki a piacon. A Schneider Electric A9C20868 cikkszámú terméke ideális választás lakóépületek és kiskereskedelmi létesítmények villamos hálózataiba történő beépítésre.
A kontaktor 4 pólusú kialakítással rendelkezik, amely 2 NO (záró) és 2 NC (nyitó) érintkezőből áll, így rugalmas kapcsolási lehetőségeket biztosít különböző alkalmazásokban. Az eszköz névleges üzemi árama 63A AC-7A (világítási) alkalmazásokban, illetve 20A AC-7B alkalmazásokban. Kiválóan alkalmazható motorok, fűtőberendezések és világítási rendszerek vezérlésére, ami jelentősen növeli a felhasználási területek számát és a beruházás megtérülését. A kontaktor távvezérelhetőséget biztosít 220-240V AC 50Hz vezérlőfeszültség mellett, ami kompatibilis a legtöbb európai háztartási és kereskedelmi villamos rendszerrel.
A Schneider Electric Acti9 iCT kontaktor kiemelkedő műszaki paraméterekkel büszkélkedhet. A 400V AC 50Hz névleges üzemi feszültség mellett működtethető, maximális teljesítménye 2,1W 400V AC mellett. Szigetelési feszültsége 500V AC 50/60Hz, míg lökőfeszültség-állósága impresszív 4kV. Az eszköz tartott vezérlési típusú, így állandó vezérléssel működtethető, kapcsolási gyakorisága pedig 100 kapcsolási művelet/nap. A helyi jelzés funkcióval rendelkezik, amely műveletkijelzőt tartalmaz, így mindig látható az aktuális állapot. A kontaktor tartó teljesítményfelvétele 6,5VA, míg bekapcsolási teljesítménye 53VA. A termék pattintható rögzítési móddal szerelhető 35 mm-es szimmetrikus DIN sínre, szélessége 54mm (6 × 9mm osztás), magassága 85mm, mélysége 60mm, színe pedig fehér.
A Schneider Electric A9C20868 iCT kontaktor kiemelkedő tartóssággal rendelkezik: mechanikai élettartama 1.000.000 ciklus, míg elektromos élettartama akár 100.000 kapcsolás is lehet (IEC/EN 61095 63A 50Hz AC-7A szabvány szerint). Az eszköz IP20 védettségi fokozattal rendelkezik, 2-es szennyezettségi fokozatú környezetben használható, és 2000 méter tengerszint feletti magasságig működőképes. Működési hőmérséklet-tartománya -5...60°C, tárolási hőmérséklet-tartománya -40...70°C. A termék megfelel az IEC/EN 61095 szabványnak, zajszintje mindössze 30dB. Csatlakoztatása alagút típusú kapcsokkal történik, a vezérlőáramkör esetén 0,8 N.m, a teljesítményáramkör esetén 3,5 N.m meghúzási nyomatékkal. Kompatibilis az IACTp, IACTc, IACTs és IATEt termékekkel, kompatibilitási kódja ICT.
Schneider Electric Acti 9 iCT63A - A9C20868 - kontaktor 50Hz, 2NONC, 220 - 240VAC műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék vagy komponens típus: Kontaktor
Eszköz rövid neve: iCT
Eszköz alkalmazás: Motor-fűtés-világítás
Műszaki paraméterek
Pólusok: 4P
Névleges üzemi áram [Ie]: 63 A AC-7A, 20 A AC-7B
Érintkező összetétel: 2 NO + 2 NC
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlő áramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 2,1 W 400 V AC-nél
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Tartott
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Műveletkijelző
Tartó teljesítményfelvétel: 6,5 VA
Bekapcsolási teljesítmény: 53 VA
Mechanikai jellemzők
Felszerelési mód: Pattintható
Rögzítőelem: 35 mm-es szimmetrikus DIN sín
9 mm osztások: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 63 A 50 Hz AC-7A
Elektromos élettartam: 30000 ciklus IEC/EN 61095 20 A 50 Hz AC-7B
Elektromos élettartam: 30000 ciklus IEC/EN 61095 50 Hz AC-7C
Elektromos élettartam: 100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
Elektromos élettartam: 30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
Környezeti paraméterek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2
Relatív páratartalom: 95% 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzemelés során: -5...60 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
