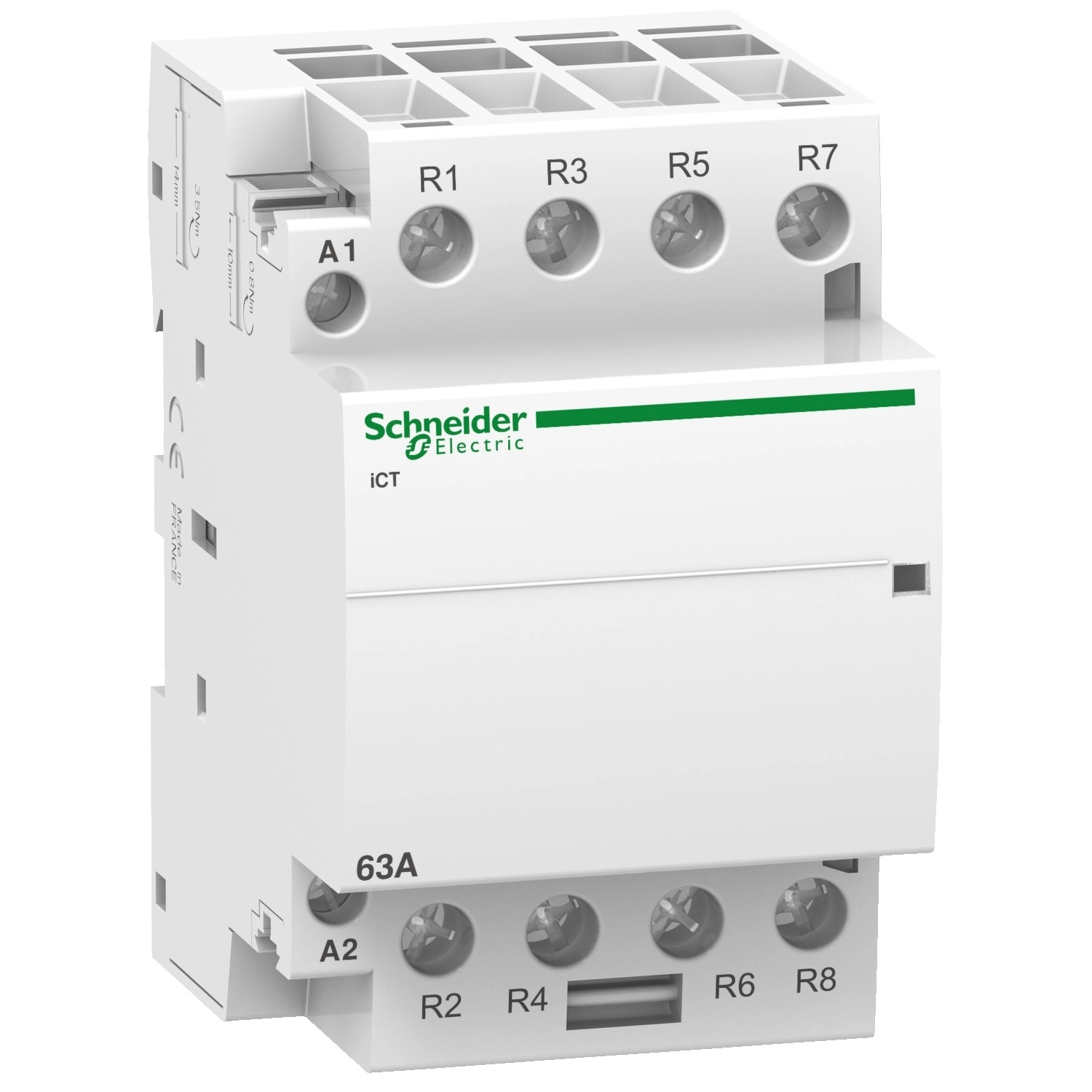

Schneider Electric Acti9 iCT63A - A9C20867 - kontaktor, 50Hz, 4NC, 220 - 240VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Schneider Electric Acti9 iCT kontaktor számos kiemelkedő tulajdonsággal rendelkezik, amelyek megkülönböztetik a piacon található más termékektől. A 63A AC-7A besorolású üzemi áram mellett 20A AC-7B áramerősséggel is használható, így rugalmasan alkalmazható különböző terhelésekhez. A termék névleges üzemi feszültsége 400V AC 50Hz, és akár 500V AC 50/60Hz szigetelési feszültséget is képes kezelni. Az impulzus-állóképessége 4kV, ami kiváló védettséget biztosít a hálózati túlfeszültségekkel szemben. A maximális teljesítményfelvétele mindössze 2,1W 400V AC mellett, ami energiahatékony működést tesz lehetővé.
A Schneider Electric A9C20867 kontaktor szerelése rendkívül egyszerű, köszönhetően a 35 mm-es szimmetrikus DIN-sínre történő gyors rápattinthatóságnak. A készülék kompakt méretekkel rendelkezik: magassága 85 mm, szélessége 54 mm, mélysége pedig 60 mm. Az eszköz fehér színű, és rendelkezik állapotjelzővel, amely egyértelműen mutatja a kontaktor működési állapotát. A kapcsolási gyakoriság maximum 100 kapcsolási művelet naponta, ami a legtöbb alkalmazási területhez teljesen elegendő. A vezérlőjel típusa állandó, a tartó teljesítményfelvétel 6,5 VA, a bekapcsolási teljesítmény pedig 53 VA.
A Schneider Electric Acti9 iCT A9C20867 kontaktor kiemelkedő műszaki adatokkal rendelkezik a tartósság tekintetében is. A mechanikai élettartama 1000000 ciklus, míg az elektromos élettartam különböző alkalmazások esetén változó: 100000 ciklus IEC/EN 61095 63A 50Hz AC-7A, 30000 ciklus IEC/EN 61095 20A 50Hz AC-7B, 30000 ciklus IEC/EN 61095 50Hz AC-7C, 100000 ciklus EN/IEC 60947-4-1 50Hz AC-1, 30000 ciklus EN/IEC 60947-4-1 50Hz AC-3, valamint 30000 ciklus EN/IEC 60947-4-1 50Hz AC-5a és AC-5b esetén. A termék IP20 védettségi fokozattal rendelkezik, és működési hőmérséklet-tartománya -5°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog. A készülék 2000 méteres tengerszint feletti magasságig használható, és akár 95%-os relatív páratartalmat is elvisel 55°C-on. A zajszintje mindössze 30 dB, így csendes működést biztosít.
Schneider Electric Acti 9 iCT63A - A9C20867 - kontaktor, 50Hz, 4NC, 220 - 240VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Terméktípus: Kontaktor
Rövid név: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok száma: 4P
Elektromos jellemzők
Névleges üzemi áram [Ie]: 63 A AC-7A, 20 A AC-7B
Pólusérintkező összetétel: 4 NC
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 2.1 W 400 V AC-nél
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Állandó
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 6.5 VA
Bekapcsolási teljesítmény: 53 VA
Mechanikai jellemzők
Rögzítési mód: Rápattintható
Rögzítési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 63 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 20 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozás
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel 1.5 mm² merev
alagút típusú sorkapcsok 1 kábel 1.5...2.5 mm² merev
alagút típusú sorkapcsok 2 kábel 1.5...2.5 mm² rugalmas
Erőáramkör: alagút típusú sorkapcsok 1 kábel 6...16 mm² rugalmas
alagút típusú sorkapcsok 1 kábel 6...25 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0.8 N.m
Erőáramkör: 3.5 N.m
Környezeti feltételek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2
Tropikalizáció: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti levegőhőmérséklet üzem közben: -5...60 °C
Környezeti levegőhőmérséklet tárolás során: -40...70 °C
Kompatibilitás
Termékkompatibitás: IACTp, IACTs, IACTc, IATEt
Kompatibilitási kód: ICT
Piaci szegmens
Alkalmazási terület: Kis kereskedelmi, Lakossági
