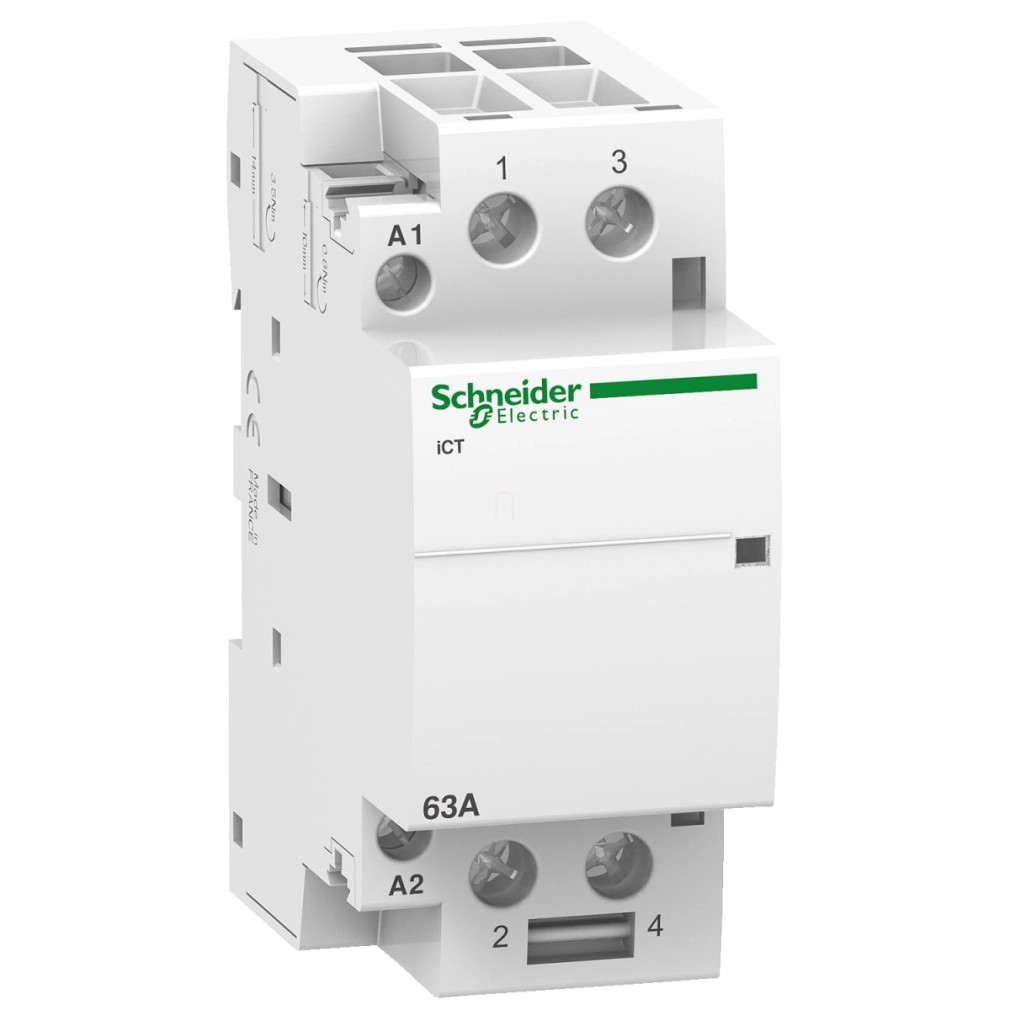

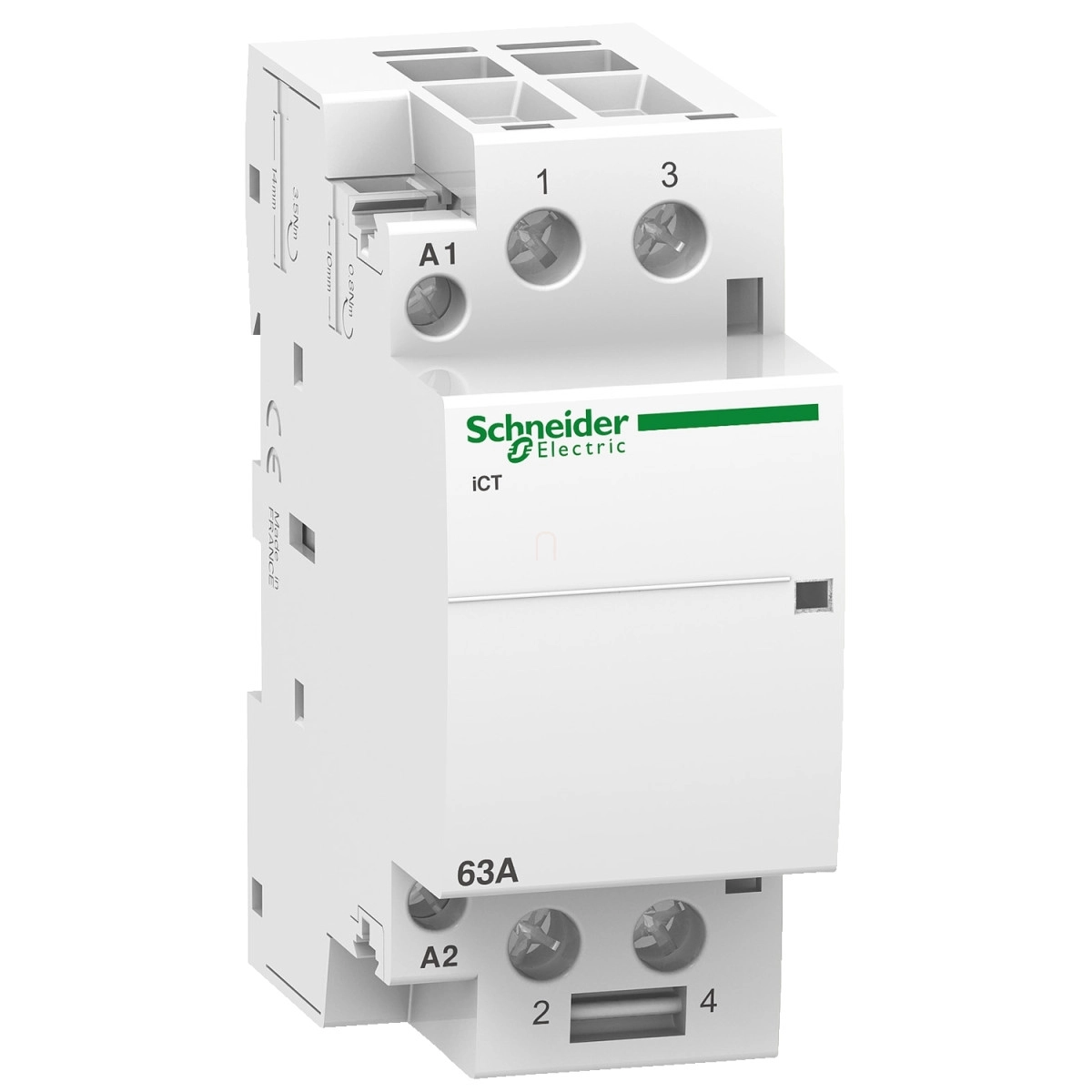

Az Acti9 iCT 63A kontaktor (cikkszám: A9C20862) a Schneider Electric professzionális villamos installációs termékcsaládjának kiváló minőségű tagja, amely elsősorban motor, fűtés és világítás vezérlésére lett kifejlesztve. Ez a 2 pólusú, 2NO (két záró) érintkező elrendezéssel rendelkező kontaktor tökéletes választás lakóépületekbe és kisebb kereskedelmi létesítményekbe egyaránt.
A készülék 63A névleges üzemi árammal rendelkezik AC-7A alkalmazásokban, míg AC-7B alkalmazásokban 20A-re van méretezve. A vezérlőkör feszültsége 220-240V AC 50 Hz, amely a legtöbb európai hálózattal kompatibilis. Az eszköz 250V AC 50 Hz névleges üzemi feszültségen működik, maximális teljesítményfelvétele mindössze 1,6W. A műszaki adatok között figyelemre méltó a 4kV névleges lökőfeszültség-állóság és az 500V AC szigetelési feszültség, melyek biztonságos üzemeltetést garantálnak még szélsőséges körülmények között is.
Az Acti9 iCT kontaktor kiemelkedő tartóssággal rendelkezik: mechanikai élettartama eléri az 1.000.000 kapcsolási ciklust, elektromos élettartama pedig a különböző szabványok szerint 30.000-100.000 ciklus között mozog, az alkalmazás típusától függően (AC-1, AC-3, AC-5a, AC-5b, AC-7A, AC-7B, AC-7C kategóriákban). A készülék egyszerűen felszerelhető 35 mm-es szimmetrikus DIN sínre, clip-on rögzítéssel. A kontaktor 4 modul szélességű (36 mm), magassága 85 mm, mélysége 68,5 mm, így kompakt méretének köszönhetően kis helyet foglal az elosztószekrényben.
A termék praktikus jellemzője a működésjelző, amely vizuálisan mutatja az eszköz állapotát. A vezérlés típusa tartott, a kapcsolási frekvencia maximum 100 kapcsolási művelet naponta. Csatlakozás szempontjából rugalmas: a vezérlő áramkör alagút típusú csatlakozókkal rendelkezik, amelyek 1,5-2,5 mm² merev vagy hajlékony vezetékekhez használhatók, míg a főáramkör csatlakozói 6-25 mm² merev és 6-16 mm² hajlékony kábelekhez alkalmasak. A meghúzási nyomaték a vezérlő áramkörnél 0,8 Nm, a főáramkörnél pedig 3,5 Nm.
Működési környezetét tekintve az eszköz -5°C és +60°C közötti hőmérsékleten használható, IP20 védettségi fokozattal rendelkezik, illetve moduláris burkolatban IP40 védettséget biztosít az IEC 60529 szabvány szerint. Zajtartama mindössze 30 dB, így csendes működésű. A Schneider Electric A9C20862 cikkszámú iCT kontaktor kompatibilis az IACTp, IATEt, IACTs és IACTc kiegészítőkkel, így rugalmasan bővíthető a különböző alkalmazási igények szerint.
Schneider Electric Acti 9 iCT63A - A9C20862 - kontaktor, 50Hz, 2NO, 220 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típus: Kontaktor
Eszköz rövid neve: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram [Ie]: 63 A AC-7A, 20 A AC-7B
Pólusérintkező összetétel: 2 NO
Hálózat típus: AC
Vezérlés típus: Távvezérlés
Vezérlőáramkör feszültség [Uc]: 220...240 V AC 50 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 50 Hz
Maximális teljesítmény: 1,6 W 250 V AC esetén
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típus: Tartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 4,6 VA
Bekapcsolási teljesítmény: 34 VA
Mechanikai tulajdonságok
Rögzítési mód: Bepattintós
Rögzítő sín: 35 mm-es szimmetrikus DIN sín
Modulszélesség: 4 (9 mm-es osztás)
Méretek (Ma x Szé x Mé): 85 mm x 36 mm x 68,5 mm
Szín: Fehér
Tartósság és csatlakozások
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 63 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 20 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozók - sorkapcsok: Vezérlő áramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
Vezérlő áramkör: alagút típusú sorkapcsok 1 kábel(ek) 1,5...2,5 mm² merev
Teljesítmény áramkör: alagút típusú sorkapcsok 1 kábel(ek) 6...16 mm² hajlékony
Teljesítmény áramkör: alagút típusú sorkapcsok 1 kábel(ek) 6...25 mm² merev
Vezérlő áramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5...2,5 mm² hajlékony
Meghúzási nyomaték: Vezérlő áramkör: 0,8 N.m
Teljesítmény áramkör: 3,5 N.m
Környezeti paraméterek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fokozat: 2
Trópusállóság: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Üzemi környezeti hőmérséklet: -5...60°C
Tárolási környezeti hőmérséklet: -40...70°C
Kompatibilitási kód: ICT
Termékkód: A9C20862
