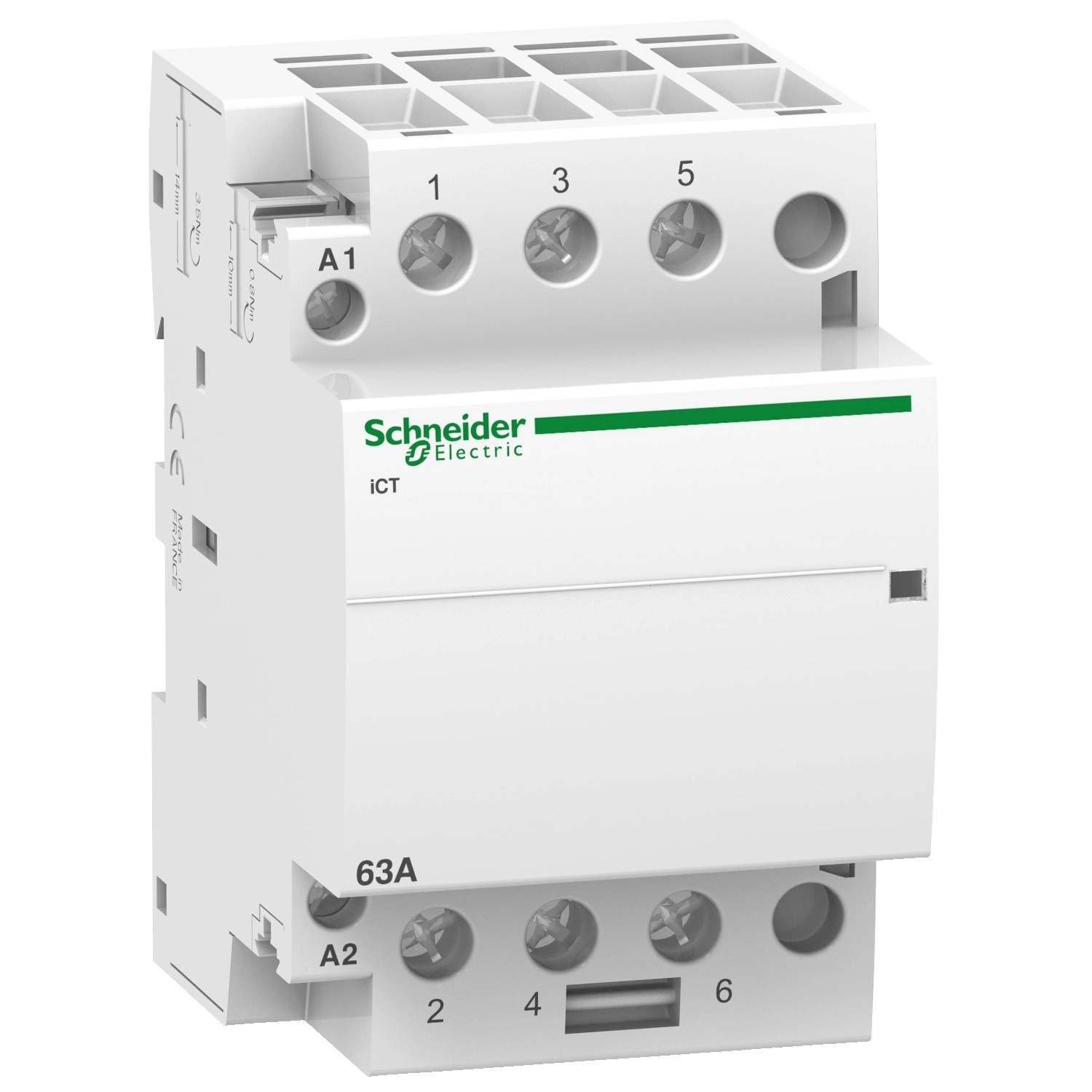

A Schneider Electric Acti 9 iCT 63A 3NO 220-240V 60Hz kontaktor (A9C20663) a modern épületvillamossági rendszerek hatékony működtetésének kulcseleme. Ez a professzionális minőségű, moduláris kivitelű kontaktor ideális választás motor-, fűtés- és világításvezérlési alkalmazásokhoz, ahol megbízható teljesítményre és hosszú élettartamra van szükség.
A Schneider Electric Acti9 termékcsalád tagjaként az iCT kontaktor kiemelkedő minőséget és biztonságot kínál. Az eszköz három záró érintkezővel (3NO) rendelkezik, és 60 Hz-es hálózati frekvenciára optimalizált. Névleges üzemi árama 63A (AC-7A alkalmazás esetén) illetve 20A (AC-7B alkalmazás esetén), ami széles alkalmazási területet tesz lehetővé. A vezérlőkör feszültsége 220-240V AC (60 Hz), névleges szigetelési feszültsége 500V AC, míg névleges lökőfeszültség-állósága 4 kV, ami kiváló védelmet biztosít túlfeszültség esetén is.
A készülék műszaki paraméterei figyelemre méltóak: tartós működés esetén a teljesítményfelvétel mindössze 2,1W (400V AC esetén). A vezérlőáramkör tartós teljesítményfelvétele 6,5 VA, míg a bekapcsolási teljesítmény 53 VA. A kapcsolási gyakoriság akár napi 100 kapcsolási művelet lehet, ami intenzív használat esetén is hosszú élettartamot biztosít. A mechanikai tartósság kiemelkedő: 1 000 000 kapcsolási ciklus, míg az elektromos tartósság különböző alkalmazások esetén 30 000 - 100 000 ciklus között van, az IEC/EN szabványoknak megfelelően. Az eszköz IP20-as védelemmel rendelkezik, illetve moduláris burkolatban IP40-es védettséget biztosít az IEC 60529 szabvány szerint.
A telepítés rendkívül egyszerű: a készülék 35 mm-es szimmetrikus DIN sínre pattintható, szélessége 54 mm (6 x 9 mm-es osztás), magassága 85 mm, mélysége 68,5 mm. Az eszköz fehér színű, és rendelkezik működésjelző indikátorral, amely egyértelműen mutatja az aktuális állapotot. A vezérlőjel típusa tartott, ami állandó vezérlőjelet igényel a működéshez.
A csatlakozások tekintetében is rugalmas megoldást kínál: a vezérlőáramkör alagút típusú csatlakozókkal rendelkezik 2 kábel (1,5 mm² merev vagy 1,5-2,5 mm² rugalmas) bekötésére, míg a teljesítményáramkör alagút típusú csatlakozói 1 kábel (6-25 mm² merev vagy 6-16 mm² rugalmas) fogadására alkalmasak. A megfelelő rögzítéshez a vezérlőáramkörhöz 0,8 Nm, a teljesítményáramkörhöz 3,5 Nm nyomaték javasolt. A termék kompatibilis az IACT, IATEt, IACTp és IACTc kiegészítőkkel, ami tovább növeli a felhasználási lehetőségeket.
Az A9C20663 cikkszámú Schneider Electric Acti9 iCT kontaktor alkalmazási területe elsősorban kiskereskedelmi és lakossági környezet. Az eszköz zajszintje mindössze 30 dB, így zajos környezetben sem okoz kellemetlenséget. Működési hőmérséklettartománya -5°C és +60°C között van, tárolási hőmérséklettartománya -40°C és +70°C közötti, relatív páratartalom-tűrése 95% (55°C-on), valamint 2000 m-es tengerszint feletti magasságig használható. A termék megfelel az IEC/EN 61095 szabványnak, és 2-es szennyezettségi fokozatra, valamint 2-es trópusállósági szintre van méretezve.
Schneider Electric Acti 9 iCT63A - A9C20663 műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok száma: 3P
Névleges üzemi áram: 63 A AC-7A, 20 A AC-7B
Pólusérintkező összetétele: 3 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőkör feszültsége: 220...240 V AC 60 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 60 Hz
Névleges üzemi feszültség: 400 V AC 60 Hz
Maximális teljesítmény: 2.1 W 400 V AC-nél
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Tartott
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartási teljesítményfelvétel: 6.5 VA
Bekapcsolási teljesítmény: 53 VA
Szerelési mód: Rápattintható
Szerelőalap: 35 mm-es szimmetrikus DIN sín
Osztásegység: 6 (9 mm-es osztás)
Méretek: 85 mm (magasság) x 54 mm (szélesség) x 68.5 mm (mélység)
Szín: Fehér
Tartósság
Mechanikai tartósság: 1000000 ciklus
Elektromos tartósság:
- 100000 ciklus IEC/EN 61095 63 A 60 Hz AC-7A
- 30000 ciklus IEC/EN 61095 20 A 60 Hz AC-7B
- 30000 ciklus IEC/EN 61095 60 Hz AC-7C
- 100000 ciklus EN/IEC 60947-4-1 60 Hz AC-1
- 30000 ciklus EN/IEC 60947-4-1 60 Hz AC-3
- 30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5a
- 30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5b
Csatlakozások
Vezérlőáramkör: Alagút típusú csatlakozók 2 kábel(hez) 1.5 mm² merev, vagy 1 kábel(hez) 1.5...2.5 mm² merev, vagy 2 kábel(hez) 1.5...2.5 mm² rugalmas
Teljesítményáramkör: Alagút típusú csatlakozók 1 kábel(hez) 6...16 mm² rugalmas, vagy 1 kábel(hez) 6...25 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0.8 N.m, Teljesítményáramkör: 3.5 N.m
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fok: 2
Trópusállóság: 2-es fokozat az EN 60947-4-1, EN 61095, IEC 1095 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Környezeti működési hőmérséklet: -5...60°C
Tárolási hőmérséklet: -40...70°C
