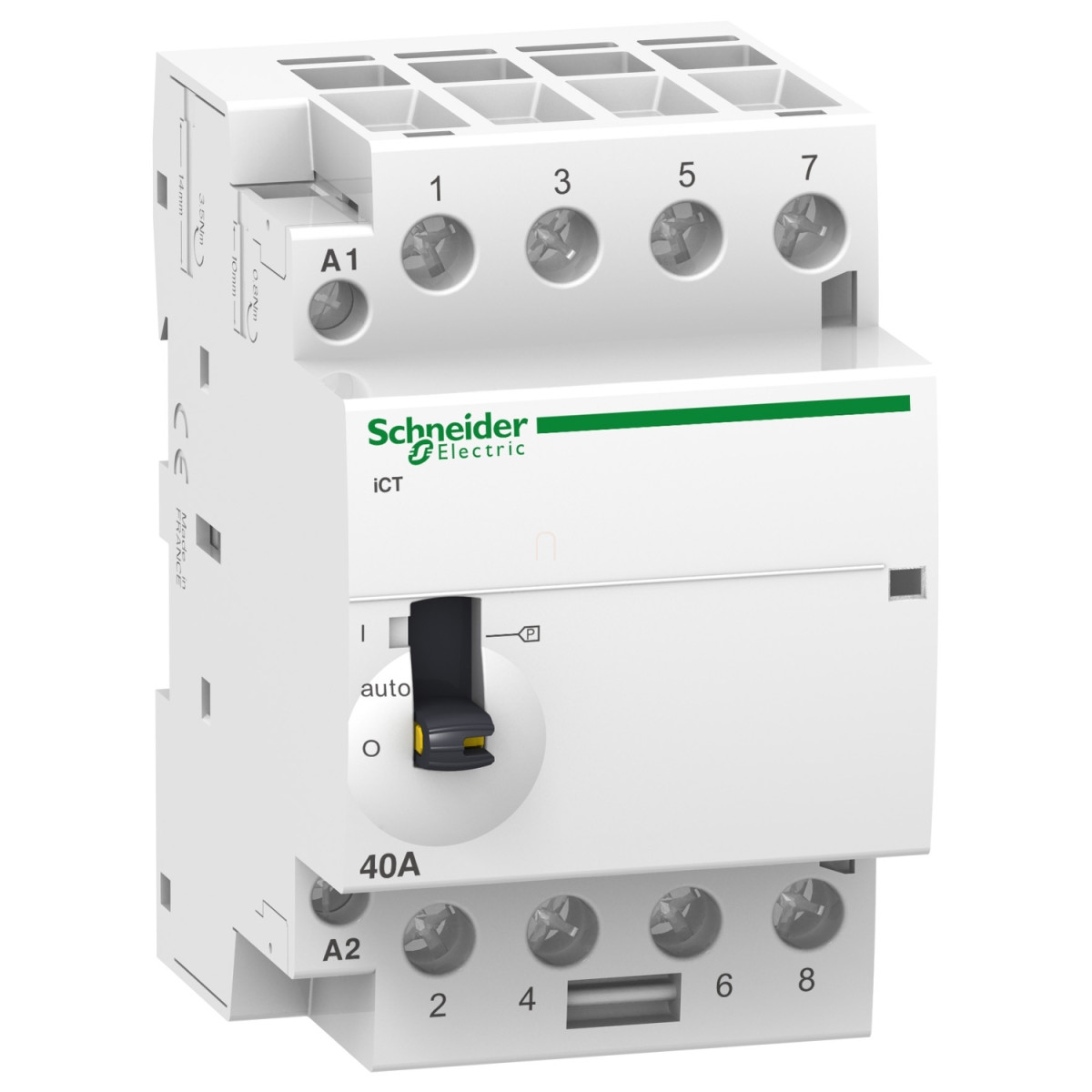

A Schneider Electric Acti9 iCT40A (A9C21844) kontaktor egy sokoldalú és megbízható elektromos kapcsolóeszköz, amely ideális motor-, fűtés- és világítási rendszerek vezérlésére. Ez a távvezérelhető és kézi vezérlésű 4 pólusú kontaktor 4 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely 220-240V AC 50Hz vezérlő feszültséggel működtethető.
A készülék 40A névleges üzemi árammal rendelkezik AC-7A alkalmazásokban, míg AC-7B alkalmazásokban 15A-ig terhelhető. Üzemi feszültsége 400V AC 50Hz, maximális teljesítményfelvétele mindössze 2,1W 400V AC feszültség mellett. A kontaktor IP20 védettségi fokozattal rendelkezik, így védett a közepes méretű szilárd tárgyak behatolása ellen, de víz ellen nem nyújt védelmet. Kiemelkedő villamos élettartama 100000 kapcsolási ciklus az IEC/EN 61095 szabvány szerint 40A 50Hz AC-7A alkalmazásoknál, illetve 30000 kapcsolási ciklus 15A 50Hz AC-7B alkalmazásoknál. Mechanikai élettartama impresszív, 1000000 kapcsolási ciklusig terjed.
A Schneider Electric Acti9 iCT40A kontaktor egyszerűen felszerelhető 35 mm-es szimmetrikus DIN-sínre pattintással, szélessége 54 mm (6 darab 9 mm-es modul), magassága 85 mm, mélysége pedig 60 mm. A készülék működési állapotát egy beépített működésjelző mutatja, így mindig látható az aktuális kapcsolási állapot. A termék kapcsolási frekvenciája 100 kapcsolási művelet/nap, tartóáramköri teljesítményfelvétele 6,5 VA, bekapcsolási teljesítménye pedig 53 VA.
A vezérlőáramkör csatlakoztatásához alagút típusú sorkapcsok állnak rendelkezésre, amelyek 1,5 mm² merev kábel (2 db) vagy 1,5...2,5 mm² merev kábel (1 db), illetve 1,5...2,5 mm² rugalmas kábel (2 db) fogadására alkalmasak. Az erőáramkör bekötésénél szintén alagút típusú sorkapcsokat találunk, amelyekhez 6...16 mm² rugalmas kábel (1 db) vagy 6...25 mm² merev kábel (1 db) csatlakoztatható. A csavarok meghúzási nyomatéka a vezérlőáramkörnél 0,8 Nm, az erőáramkörnél pedig 3,5 Nm. A készülék működési hőmérséklet-tartománya -5...+60°C, tárolási hőmérséklet-tartománya -40...+70°C, és akár 2000 méteres tengerszint feletti magasságig használható. Zajszintje mindössze 30 dB, így csendes működésével nem zavarja a környezetét.
Schneider Electric Acti9 iCT40A - A9C21844 - kézi vezérlésű kontaktor, 50Hz, 4NO, 220 - 240VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok száma: 4P
Névleges üzemi áram [Ie]: 40 A AC-7A, 15 A AC-7B
Pólus érintkező összetétele: 4 NO
Hálózat típusa: AC
Vezérlés típusa: Távoli és kézi vezérlés
Vezérlő áramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 2,1 W 400 V AC feszültségen
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartóáramköri teljesítményfelvétel: 6,5 VA
Bekapcsolási teljesítmény: 53 VA
Felszerelési mód: Pattintós
Rögzítő felület: 35 mm szimmetrikus DIN sín
9 mm-es modulok száma: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam:
100000 ciklus IEC/EN 61095 40 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 15 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev, vagy 1 kábel(ek) 1,5...2,5 mm² merev, vagy 2 kábel(ek) 1,5...2,5 mm² rugalmas
Erőáramkör: alagút típusú sorkapcsok 1 kábel(ek) 6...16 mm² rugalmas, vagy 1 kábel(ek) 6...25 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m, Erőáramkör: 3,5 N.m
Kompatibilitás
Termék kompatibilitás: IACTs, IACTc, IACTp, IATEt
Kompatibilitási kód: ICT
Piaci szegmens
Piaci szegmens: Lakossági, Kiskereskedelmi
Környezet
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Trópusi körülményekre való alkalmasság: 2, megfelel az EN 60947-4-1, EN 61095, IEC 1095 szabványoknak
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -5...60°C
Környezeti hőmérséklet tároláskor: -40...70°C
