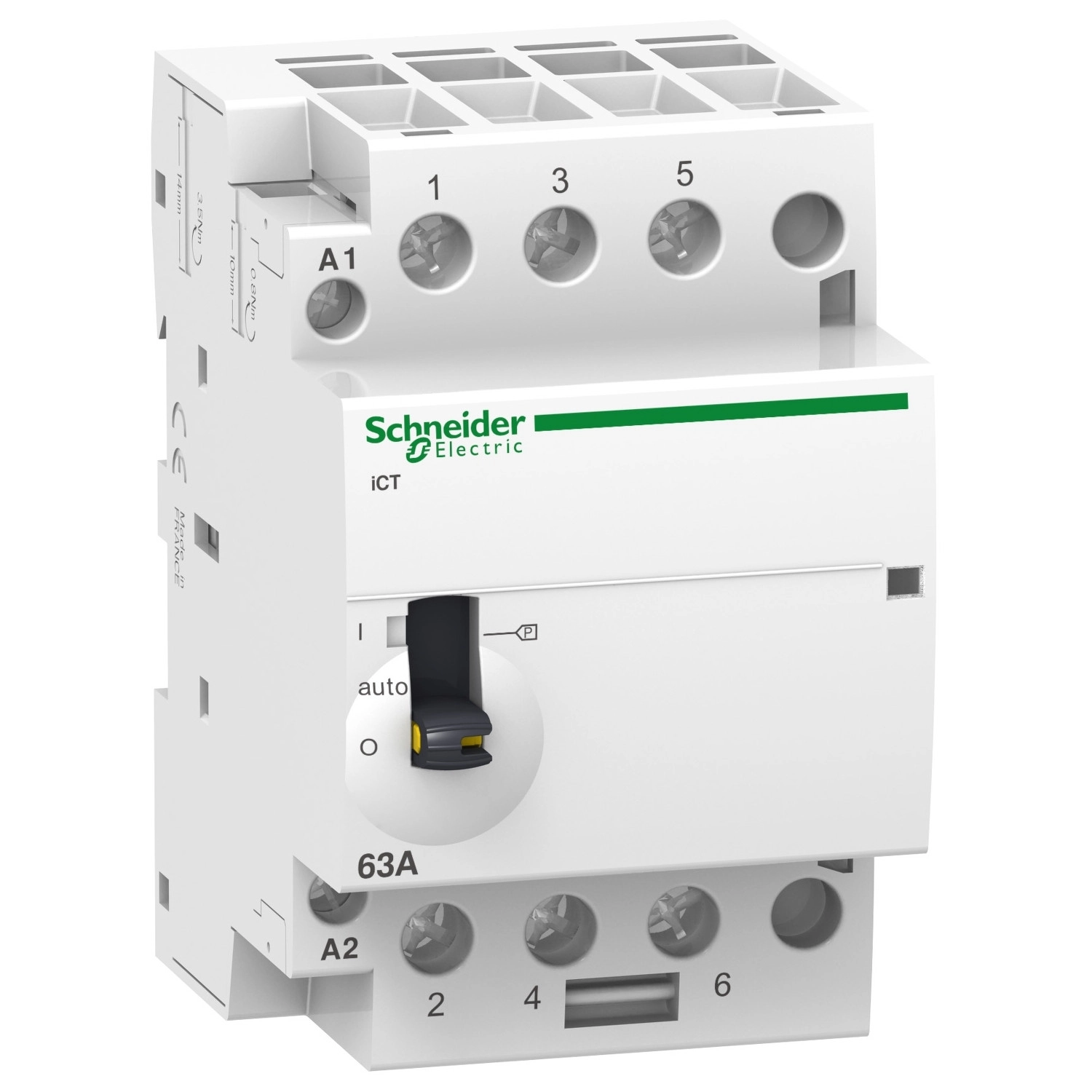

Az Acti9 iCT MO típusú kontaktor a Schneider Electric megbízható és sokoldalú megoldása motor, fűtés és világítás vezérléséhez. Az A9C21843 cikkszámú készülék kompakt méretű, mégis erőteljes funkcionalitást kínál a különböző vezérlési feladatokhoz, legyen szó lakossági vagy kisebb kereskedelmi felhasználásról.
A kontaktor 3-pólusú (3P) kialakítású, záróérintkezős (3NO) kivitelben készül, amely különösen alkalmassá teszi világítási és fűtési rendszerek kapcsolására. Maximális névleges üzemi árama 40A AC-7A alkalmazás esetén, illetve 15A AC-7B alkalmazásnál, ami elegendő teljesítményt biztosít a legtöbb háztartási és kiskereskedelmi alkalmazáshoz. A készülék 400V AC 50 Hz névleges üzemi feszültséggel rendelkezik, vezérlőáramköre pedig 220-240V AC 50 Hz tartományban működik. Különleges tulajdonsága, hogy mind távoli, mind kézi vezérlésre alkalmas, ami rugalmas használhatóságot biztosít.
Műszaki tulajdonságait tekintve az Acti9 iCT kontaktor kiemelkedő mechanikai és elektromos tartóssággal büszkélkedhet. Mechanikai élettartama 1.000.000 kapcsolási ciklus, elektromos élettartama pedig alkalmazástól függően 30.000-100.000 ciklus között változik a terhelés típusától függően. A kontaktor maximális teljesítményfelvétele mindössze 2,1 W 400V AC esetén, beragadási teljesítményfelvétele 6,5 VA, bekapcsolási csúcsteljesítménye pedig 53 VA. Működése közben a zajszintje rendkívül alacsony, mindössze 30 dB, ami ideális lakókörnyezetben való használatra.
A készülék 35 mm-es DIN sínre pattintható, szélességét tekintve 9 mm-es osztás szerint 6 egységnyi helyet foglal (54 mm széles, 85 mm magas és 60 mm mély). Kezelését megkönnyíti a beépített állapotjelző, amely az aktuális működési állapotot mutatja. Az Acti9 iCT kontaktor IP20-as védettséggel rendelkezik, és -5°C és +60°C közötti környezeti hőmérsékleten üzemeltethető. Maximális üzemi magassága 2000 méter, szennyezettségi foka 2-es, trópusi klímára is alkalmas a szabványos minősítések szerint. A termék IEC/EN 61095 szabvány szerint készült, fehér színű kivitelben. Az elektromos csatlakozások a vezérlőkörnél 1,5-2,5 mm², az erősáramú körnél pedig 6-25 mm² merev vagy 6-16 mm² rugalmas vezetékeket fogadnak alagút típusú sorkapcsokon keresztül.
Schneider Electric Acti9 iCT40A - A9C21843 - kézi vezérlésű kontaktor, 50Hz, 3NO, 220 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Rövid terméknév: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok száma: 3P
Névleges üzemi áram: 40 A AC-7A, 15 A AC-7B
Érintkezők összetétele: 3 NO (záró)
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés és kézi vezérlés
Vezérlőáramkör feszültsége: 220...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Maximális teljesítmény: 2,1 W 400 V AC esetén
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Tartós
Kapcsolási gyakoriság: 100 kapcsolás/nap
Helyi jelzés: Működésjelző
Beragadási teljesítményfelvétel: 6,5 VA
Bekapcsolási csúcsteljesítmény: 53 VA
Szerelési mód: Rápattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
Szélesség osztásonként: 6 × 9 mm
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 40 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 15 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Vezérlőkör: alagút típusú sorkapocs 2 kábel 1,5 mm² merev
alagút típusú sorkapocs 1 kábel 1,5…2,5 mm² merev
alagút típusú sorkapocs 2 kábel 1,5…2,5 mm² rugalmas
Erősáramú kör: alagút típusú sorkapocs 1 kábel 6…16 mm² rugalmas
alagút típusú sorkapocs 1 kábel 6…25 mm² merev
Meghúzási nyomaték: Vezérlőkör: 0,8 N.m
Erősáramú kör: 3,5 N.m
Kompatibilitás és szabványok
Termékkompatiblitás: IATEt, IACTs, IACTp, IACTc
Kompatibilitási kód: ICT
Piaci szegmens: Kiskereskedelmi, Lakossági
Szabványok: IEC/EN 61095
Környezeti paraméterek
Zajszint: 30 dB
IP védettség: IP20
Szennyezettségi fok: 2
Trópusi klíma: 2 (megfelel EN 60947-4-1, EN 61095, IEC 1095 szerint)
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet tartomány (üzemelés): -5…60 °C
Környezeti hőmérséklet tartomány (tárolás): -40…70 °C
