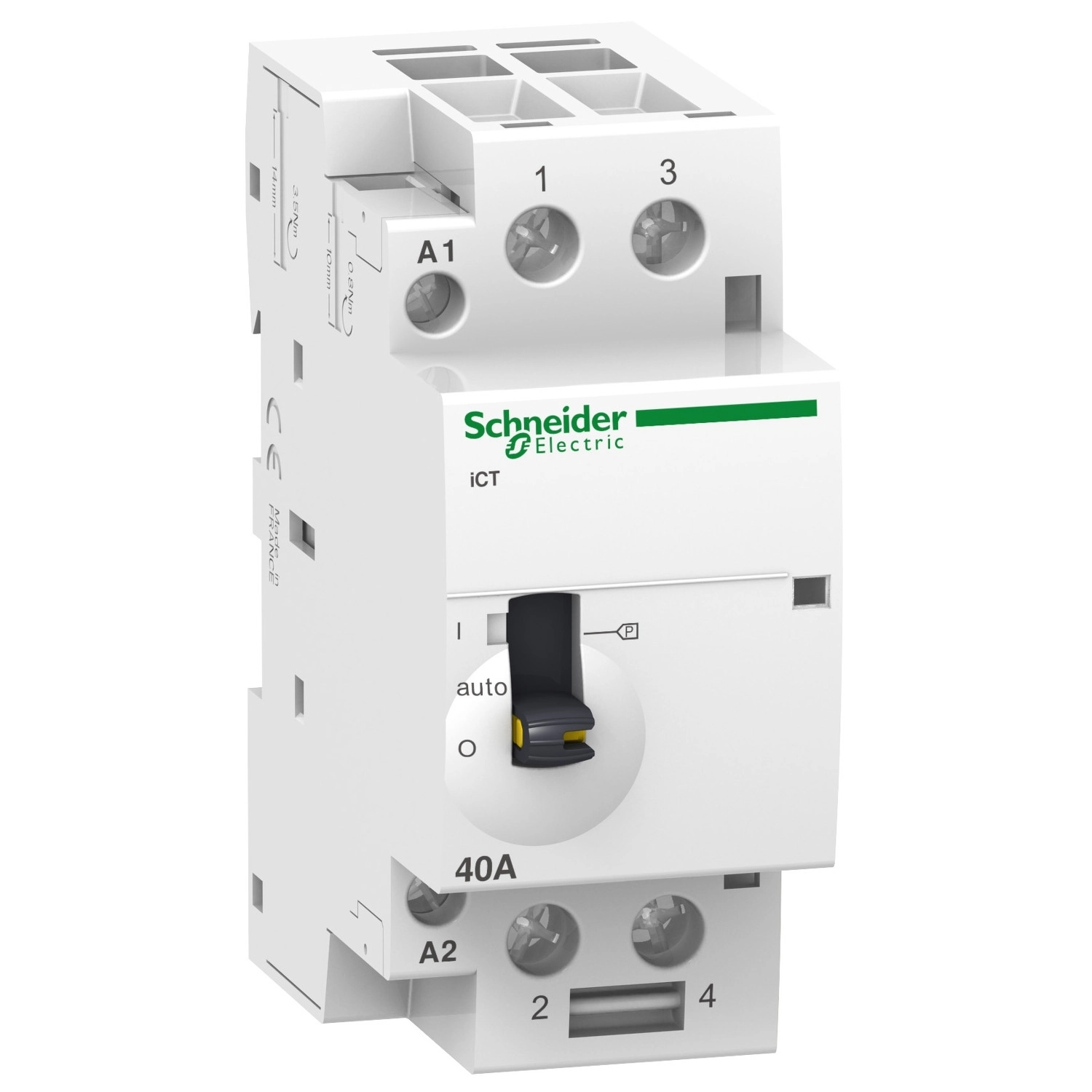

Az A9C21142 típusú Acti9 iCT kontaktor a Schneider Electric prémium minőségű villamossági terméke, amely megbízható megoldást kínál a motor, fűtés és világítás vezérléséhez. Ez a 40A-es, 2 pólusú kontaktor tökéletes választás lakóépületek és kisebb kereskedelmi létesítmények számára, ahol magas üzembiztosságra és hosszú élettartamra van szükség.
A Schneider Electric Acti9 iCT40A kontaktor 2 NO (normally open) érintkezővel rendelkezik, amelyek normál állapotban nyitottak. A vezérlőáramkör 24V AC 50Hz feszültséggel működtethető, míg a névleges üzemi feszültség 250V AC 50Hz. Az eszköz különlegessége a távoli és kézi vezérelhetőség kombinációja, amely rugalmas használatot biztosít. A beépített állapotjelző (action indicator) pedig segít a pillanatnyi kapcsolási állapot ellenőrzésében. A kontaktor maximális teljesítménye 1,6W 250V AC mellett, tartóáram-fogyasztása 4,6 VA, míg a bekapcsolási teljesítmény 34 VA. A kapcsolási frekvencia akár napi 100 kapcsolási művelet lehet, ami intenzív használat esetén is megfelelő.
A Schneider A9C21142 iCT kontaktor kiemelkedő műszaki paraméterekkel büszkélkedhet: 1 millió mechanikai és 100 000 villamos kapcsolási ciklus az IEC/EN 61095 szabvány szerint 40A 50Hz AC-7A alkalmazás esetén. A termék 4 kV névleges lökőfeszültség-állósággal és 500V AC 50/60 Hz szigetelési feszültséggel rendelkezik. A zajszintje rendkívül alacsony, mindössze 30 dB. Védettsége IP20, moduláris burkolattal pedig IP40 az IEC 60529 szabvány szerint. Az eszköz -5°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, és akár 2000 méteres tengerszint feletti magasságban is használható. Relatív páratartalom-tűrése 95% 55°C-on.
A telepítést megkönnyíti a 35 mm-es szimmetrikus DIN-sínre történő gyors felcsatolhatóság. A készülék méretei: 85 mm magasság, 36 mm szélesség és 73,5 mm mélység, ami 4 darab 9 mm-es osztásnak felel meg. Színe fehér. A csatlakozások terén is rugalmas: a vezérlőáramkörhöz alagút típusú csatlakozók tartoznak, amelyek 1,5-2,5 mm² merev vagy hajlékony kábelhez használhatók, míg a főáramkörhöz 6-25 mm² merev vagy 6-16 mm² hajlékony kábel csatlakoztatható. A vezérlőáramköri kábeleknél 0,8 Nm, a főáramköri kábeleknél 3,5 Nm meghúzási nyomaték javasolt.
Az Acti9 iCT40A kontaktor kompatibilis az IATEt, IACTp, IACTc és IACTs termékekkel, így könnyen integrálható a meglévő Schneider Electric rendszerekbe. A termék megfelel az IEC/EN 61095 szabványnak, és szennyezettségi foka 2. A készülék nagyfokú trópusállósággal rendelkezik (2-es fokozat az EN 60947-4-1, EN 61095 és IEC 1095 szabványok szerint). A Schneider Electric A9C21142 típusszámú kontaktor tökéletes választás minden olyan alkalmazáshoz, ahol megbízható, tartós és könnyen telepíthető kapcsolóeszközre van szükség.
Schneider Electric Acti 9 iCT40A - A9C21142 - kézi vezérlésű kontaktor, 50Hz, 2NO, 24VAC műszaki adatok
Fő tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram: 40 A AC-7A, 15 A AC-7B
Érintkező összetétel: 2 NO
Hálózat típusa: AC
Vezérlés típusa: Távoli és kézi vezérlés
Vezérlő áramkör feszültsége: 24 V AC 50 Hz
Kiegészítő információk
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítmény: 1,6 W 250 V AC mellett
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Action indicator
Tartó teljesítményfelvétel: 4,6 VA
Bekapcsolási teljesítmény: 34 VA
Szerelési mód: Bepattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm osztásegységek: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73,5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 40 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 15 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Vezérlőáramkör: alagút típusú csatlakozók 2 kábel(ek) 1,5 mm² merev
alagút típusú csatlakozók 1 kábel(ek) 1,5...2,5 mm² merev
alagút típusú csatlakozók 2 kábel(ek) 1,5...2,5 mm² hajlékony
Főáramkör: alagút típusú csatlakozók 1 kábel(ek) 6...16 mm² hajlékony
alagút típusú csatlakozók 1 kábel(ek) 6...25 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m
Főáramkör: 3,5 N.m
Kompatibilitás
Termék kompatibilitás: IATEt, IACTp, IACTc, IACTs
Kompatibilitási kód: ICT
Piaci szegmens
Lakossági
Kis kereskedelmi
Környezeti adatok
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fok: 2
Trópusállóság: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzemeltetéskor: -5...60 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
