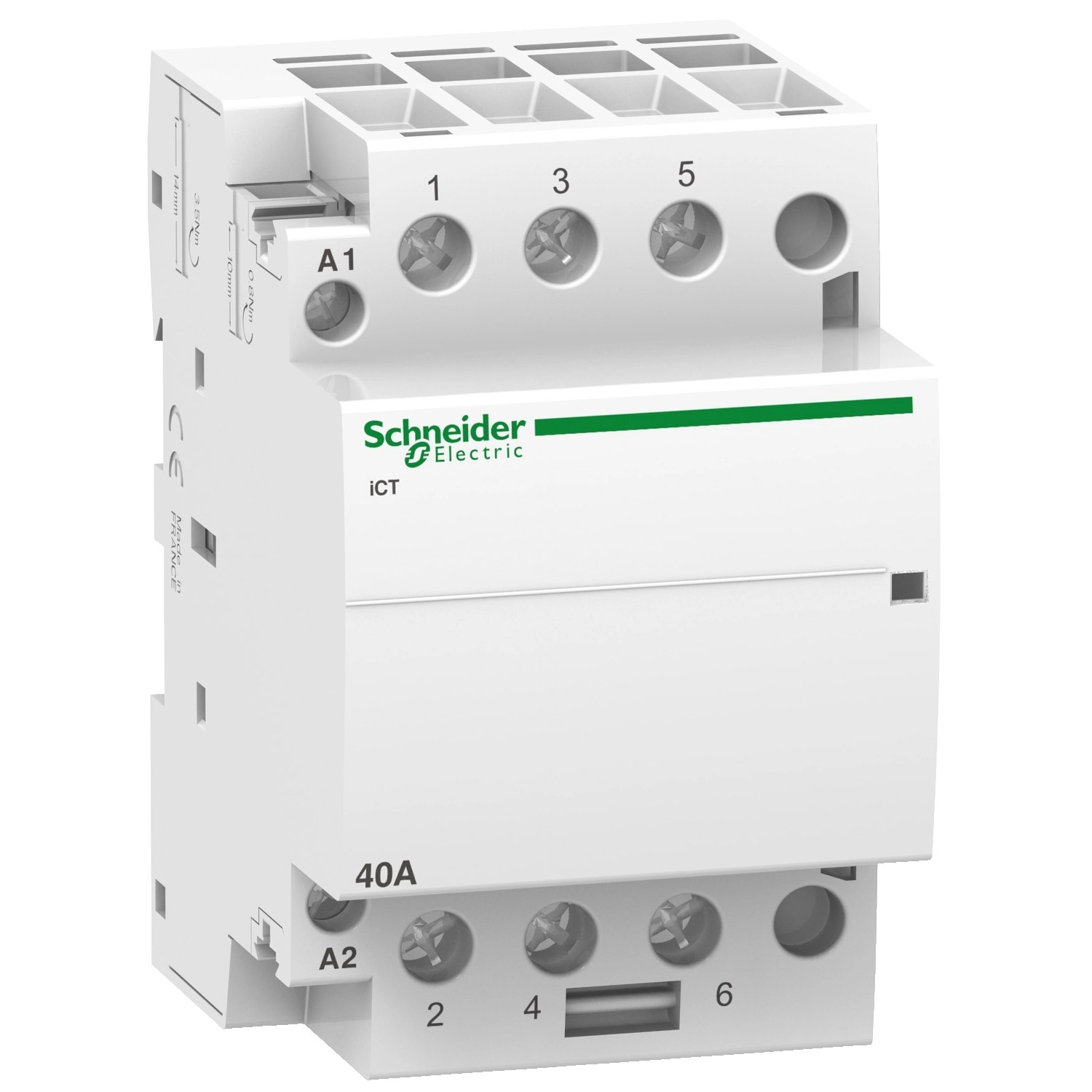

A Schneider Electric Acti9 iCT 40A 3NO 220...240V 60Hz kontaktor (A9C20643) a professzionális villamos kapcsolóberendezések megbízható tagja, amely sokoldalú felhasználhatóságával tűnik ki a piacon. Ez a kontaktor elsősorban motor, fűtési és világítási alkalmazások vezérlésére lett kifejlesztve, így ideális választás ipari és kereskedelmi épületekben, valamint lakossági felhasználásra egyaránt.
A készülék három záró érintkezővel (3NO) rendelkezik, és 60 Hz-es hálózati frekvenciára optimalizálták. A névleges üzemi áram 40 A AC-7A kategóriában, illetve 15 A AC-7B kategóriában, ami különböző terhelési típusokhoz megfelelő rugalmasságot biztosít. A távvezérlési lehetőségnek köszönhetően a kontaktor könnyen integrálható intelligens épületvezérlési rendszerekbe. A vezérlőáramkör feszültsége 220...240 V AC 60 Hz, míg a névleges üzemi feszültség 400 V AC 60 Hz, ami biztosítja a kompatibilitást a legtöbb ipari és kereskedelmi hálózattal.
A Schneider Electric Acti9 iCT A9C20643 kontaktor kiemelkedő műszaki paraméterekkel rendelkezik: névleges szigetelési feszültség 500 V AC 50/60 Hz, névleges lökőfeszültség-állóság 4 kV. A tartós működtetőáram-fogyasztás 6,5 VA, míg a bekapcsolási áramfelvétel 53 VA. Az eszköz hosszú élettartama figyelemre méltó: 1000000 mechanikai ciklus, illetve különböző szabványok szerint eltérő számú (30000-100000) elektromos kapcsolási ciklus, alkalmazástól függően. A kapcsolási frekvencia maximum 100 kapcsolási művelet/nap. A készüléket a működési állapotot jelző indikátorral is ellátták, ami megkönnyíti a diagnosztikát és a hibaelhárítást. A kontaktor szabványos 35 mm-es szimmetrikus DIN sínre pattintható, szélessége 54 mm (6 x 9 mm-es osztás), magassága 85 mm, mélysége 68,5 mm.
A Schneider Electric Acti9 iCT 40A kontaktor kiemelkedő környezeti jellemzőkkel rendelkezik: -5...60 °C-os üzemi hőmérséklettartomány, IP20-as védettség (IEC 60529 szerint) önmagában, illetve IP40 védettség moduláris burkolatban. 2-es szennyezettségi fokozatú és 2000 m tengerszint feletti magasságig használható. A termék 95%-os relatív páratartalomig (55 °C-on) üzemeltethető, és megfelel az IEC/EN 61095 szabványnak. Működési zajszintje rendkívül alacsony, mindössze 30 dB. A csatlakozások tekintetében mind a vezérlő-, mind az erősáramú áramkör alagút típusú csatlakozókkal rendelkezik, amelyek különböző keresztmetszetű merev és flexibilis kábelekkel használhatók: a vezérlőáramkörben 1,5-2,5 mm², az erősáramú áramkörben 6-25 mm² tartományban. Az eszköz kompatibilis az IACTc, IACTs, IACTp és IATEt kiegészítőkkel, tovább bővítve a felhasználási lehetőségeket.
Schneider Electric Acti9 iCT40A - A9C20643 - kontaktor, 60Hz, 3NO, 220 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék vagy komponens típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok: 3P
Névleges üzemi áram [Ie]: 40 A AC-7A, 15 A AC-7B
Érintkező összetétel: 3 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 60 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 60 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 60 Hz
Maximum teljesítmény: 2.1 W 400 V AC esetén
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Folyamatos
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartós teljesítményfelvétel: 6.5 VA
Bekapcsolási teljesítményfelvétel: 53 VA
Szerelési mód: Pattintós
Szerelési alap: 35 mm szimmetrikus DIN sín
Szélesség modulokban: 6 (9 mm-es osztásonként)
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 68.5 mm
Szín: Fehér
Mechanikai és elektromos élettartam
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 40 A 60 Hz AC-7A
Elektromos élettartam: 30000 ciklus IEC/EN 61095 15 A 60 Hz AC-7B
Elektromos élettartam: 30000 ciklus IEC/EN 61095 60 Hz AC-7C
Elektromos élettartam: 100000 ciklus EN/IEC 60947-4-1 60 Hz AC-1
Elektromos élettartam: 30000 ciklus EN/IEC 60947-4-1 60 Hz AC-3
Elektromos élettartam: 30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5a
Elektromos élettartam: 30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5b
Csatlakozások
Vezérlőáramkör: alagút típusú csatlakozók 2 kábel(ek) 1.5 mm² merev
Vezérlőáramkör: alagút típusú csatlakozók 1 kábel(ek) 1.5...2.5 mm² merev
Erősáramú áramkör: alagút típusú csatlakozók 1 kábel(ek) 6...16 mm² flexibilis
Erősáramú áramkör: alagút típusú csatlakozók 1 kábel(ek) 6...25 mm² merev
Vezérlőáramkör: alagút típusú csatlakozók 2 kábel(ek) 1.5...2.5 mm² flexibilis
Meghúzási nyomaték
Vezérlőáramkör: 0.8 N.m
Erősáramú áramkör: 3.5 N.m
Kompatibilitás
Termék kompatibilitás: IACTc, IACTs, IACTp, IATEt
Kompatibilitási kód: ICT
Célpiac
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettség: IP20 az IEC 60529 szerint
IP védettség: IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fok: 2
Trópusi környezet: 2 az EN 60947-4-1 szerint
Trópusi környezet: 2 az EN 61095 szerint
Trópusi környezet: 2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemeltetésnél: -5...60 °C
Környezeti hőmérséklet tárolásnál: -40...70 °C
