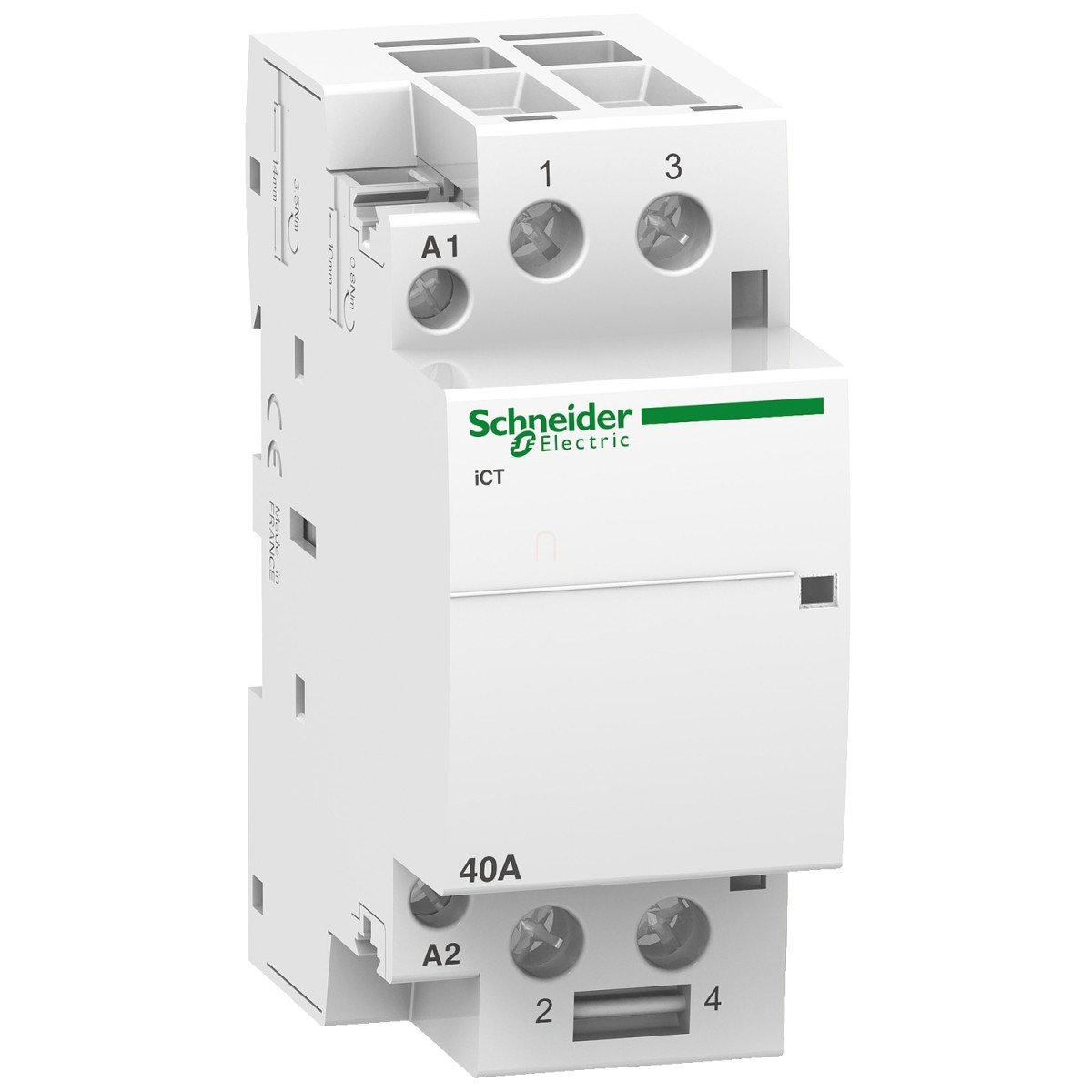

Az A9C20642 típusú Schneider Electric Acti9 iCT 40A kontaktor egy rendkívül megbízható és sokoldalú vezérlőeszköz, amely kiváló megoldást jelent motor, fűtés és világítás kapcsolására. Ez a 2 pólusú, 2 NO érintkezővel rendelkező AC kontaktor 220-240V 60Hz vezérlőfeszültséggel működik, ami tökéletessé teszi a távvezérlésű alkalmazásokhoz.
A Schneider Electric Acti9 termékcsalád részeként az iCT kontaktor maximális rugalmasságot és kiváló műszaki paramétereket kínál. A készülék névleges üzemi árama 40A AC-7A alkalmazásban, illetve 15A AC-7B alkalmazásban. Rendkívüli megbízhatóságát a 1.000.000 mechanikai és akár 100.000 villamos kapcsolási ciklus bizonyítja az IEC/EN 61095 szabvány szerint. A kontaktor 250V AC 60Hz névleges üzemi feszültségen működik, és maximálisan 1,6W teljesítményfelvétel mellett biztosítja a hatékony működést.
Az A9C20642 műszaki tulajdonságai között kiemelkedik a 4kV lökőfeszültség-állóság és a 500V AC szigetelési feszültség. A kontaktor működéséről vizuális visszajelzést ad a beépített állapotjelző. A teljesítményigénye rendkívül alacsony: tartó teljesítmény mindössze 4,6 VA, míg a bekapcsolási teljesítménye 34 VA. A kapcsolási gyakoriság akár napi 100 művelet lehet, ami intenzív használat mellett is hosszú élettartamot biztosít. A készülék csatlakoztatása egyszerű: a vezérlőáramkörben 1,5-2,5 mm² merev vagy rugalmas kábelekhez, míg a teljesítményáramkörben 6-25 mm² merev vagy 6-16 mm² rugalmas kábelekhez alkalmas alagút típusú csatlakozókkal rendelkezik. A megfelelő csatlakoztatást a vezérlőáramkörben 0,8 Nm, a teljesítményáramkörben pedig 3,5 Nm meghúzási nyomaték biztosítja.
Az A9C20642 kontaktor telepítése rendkívül egyszerű a 35 mm-es szabványos DIN sínre pattintható kialakításnak köszönhetően. A készülék mindössze 4 db 9 mm-es modult foglal el (36 mm széles), magassága 85 mm, mélysége pedig 68,5 mm, így kompakt méretének köszönhetően kis helyen is elhelyezhető. A fehér színű készülékház biztosítja a jó láthatóságot az elosztószekrényben. A kontaktor IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, moduláris tokozással pedig IP40 védettséget biztosít. Működési hőmérséklet-tartománya széles: -5°C-tól +60°C-ig használható, tárolási hőmérséklete pedig -40°C és +70°C között lehet. A készülék 2000 méteres tengerszint feletti magasságig használható, és 95%-os relatív páratartalomig (55°C-on) működőképes marad.
Az Acti9 iCT kontaktor kompatibilis a IACTc, IACTs, IACTp és IATEt kiegészítőkkel, így rugalmasan bővíthető és konfigurálható a különböző alkalmazási igényeknek megfelelően. A Schneider Electric A9C20642 típusú kontaktor ideális választás mind kiskereskedelmi, mind lakossági felhasználásra, ahol megbízható és hosszú élettartamú kapcsolóeszközre van szükség motor, fűtés vagy világítás vezérléséhez.
Schneider Electric Acti9 iCT40A - A9C20642 műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Rövid név: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 2P
Névleges áram: 40 A AC-7A, 15 A AC-7B
Érintkező összetétel: 2 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége: 220...240 V AC 60 Hz
Kiegészítő adatok
Hálózati frekvencia: 60 Hz
Névleges üzemi feszültség: 250 V AC 60 Hz
Maximum teljesítmény: 1.6 W 250 V AC-nél
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Tartós
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 4.6 VA
Bekapcsolási teljesítmény: 34 VA
Szerelési jellemzők
Szerelési mód: Rápattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 68.5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 40 A 60 Hz AC-7A
30000 ciklus IEC/EN 61095 15 A 60 Hz AC-7B
30000 ciklus IEC/EN 61095 60 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 60 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5b
Csatlakozások - terminálok
Vezérlőáramkör: alagút típusú csatlakozók 2 kábel(ek) 1.5 mm² merev
alagút típusú csatlakozók 1 kábel(ek) 1.5...2.5 mm² merev
alagút típusú csatlakozók 2 kábel(ek) 1.5...2.5 mm² rugalmas
Teljesítményáramkör: alagút típusú csatlakozók 1 kábel(ek) 6...16 mm² rugalmas
alagút típusú csatlakozók 1 kábel(ek) 6...25 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0.8 N.m
Teljesítményáramkör: 3.5 N.m
Környezet
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris tokozás) az IEC 60529 szerint
Szennyezési fok: 2
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet - működés: -5...60 °C
Környezeti hőmérséklet - tárolás: -40...70 °C
