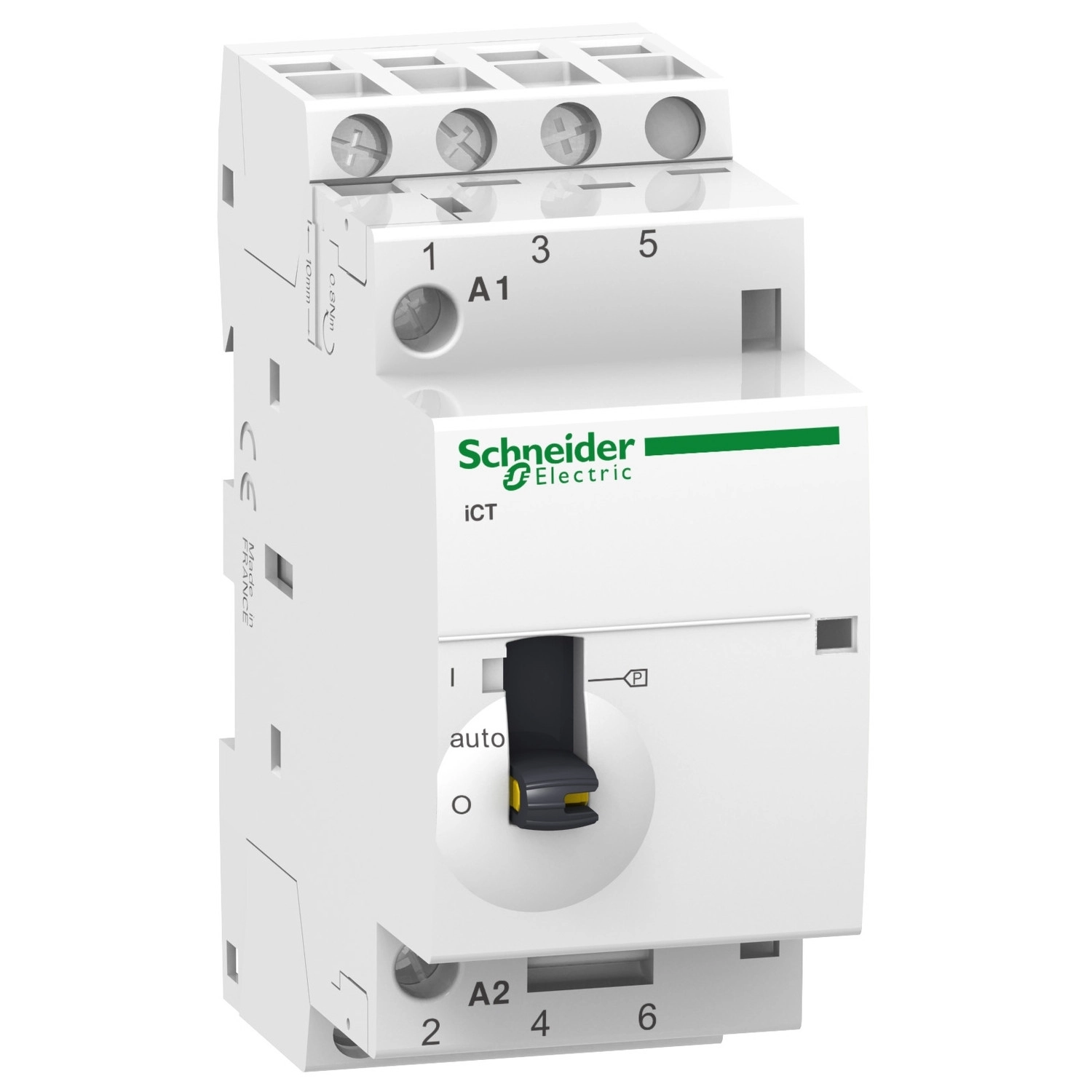

A Schneider Electric Acti9 iCT 25A 3NO 220...240V 50Hz MO kontaktor (A9C21833) a megbízható elektromos vezérlőeszközök élvonalbeli képviselője, amely ideális választás motor, fűtés és világítási rendszerek vezérléséhez egyaránt. Ez a háromfázisú, 3 záró érintkezővel (3NO) rendelkező kontaktor tökéletes megoldást nyújt mind lakossági, mind kisebb kereskedelmi alkalmazásokhoz, ahol fontos a precíz kapcsolás és a hosszú élettartam.
Az Acti9 termékcsalád részeként az iCT kontaktor 25A névleges üzemi árammal rendelkezik AC-7A alkalmazásokban, illetve 8,5A AC-7B alkalmazásokban. A vezérlőáramkör feszültsége 220-240V AC 50Hz, míg a névleges üzemi feszültség 400V AC 50Hz. A készülék különlegessége a távoli és kézi vezérlési lehetőség, amely maximális rugalmasságot biztosít a felhasználás során. A helyi állapotjelzés révén mindig pontosan látható a kontaktor működési állapota, a beépített állapotjelző segítségével.
Műszaki szempontból a készülék 1000000 mechanikai kapcsolási ciklust és - alkalmazástól függően - 30000-100000 elektromos kapcsolási ciklust garantál, ami kiemelkedő tartósságot jelent. A kapcsolási frekvencia akár napi 100 művelet lehet, így intenzív használatra is alkalmas. A névleges impulzus-állóképesség 4 kV, a szigetelési feszültség pedig 500V AC 50/60 Hz, biztosítva a megfelelő védelmet. A termék IP20 védettségi fokozattal rendelkezik, és -5...60 °C közötti környezeti hőmérsékleten üzemeltethető. Tárolási hőmérséklet-tartománya -40...70 °C között mozog, míg maximális üzemeltetési magassága 2000 m. A 95%-os relatív páratartalom (55 °C-on) és a 2-es szennyezettségi fok melletti működőképesség széles alkalmazási területet tesz lehetővé.
A telepítés rendkívül egyszerű a 35 mm-es szimmetrikus DIN sínre történő felpattintható rögzítésnek köszönhetően. A 36 mm széles, 81 mm magas és 60 mm mély, fehér színű készülék mindössze 4 DIN modult (9 mm-es osztás) foglal el az elosztótáblában. A csatlakozók alagút típusúak, amelyek lehetővé teszik 1...4 mm² rugalmas vagy 1,5...6 mm² merev kábel bekötését az erősáramú áramkörbe, valamint 1,5...2,5 mm² rugalmas vagy merev kábel csatlakoztatását a vezérlő áramkörbe. Mind a vezérlő, mind az erősáramú áramkör csavarjainak meghúzási nyomatéka 0,8 N.m. A maximális teljesítményfelvétel mindössze 1,6 W 400V AC esetén, míg a tartó teljesítményfelvétel 4,6 VA, a bekapcsolási teljesítmény pedig 34 VA. A készülék zajszintje rendkívül alacsony, mindössze 30 dB.
Schneider Electric Acti 9 iCT25A - A9C21833 - kézi vezérlésű kontaktor, 50Hz, 3NO, 220 - 240VAC műszaki adatok
Fő jellemzők
Terméktípus: Kontaktor
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Rövid terméknév: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 3P
Érintkező összetétel: 3 NO (záró)
Névleges üzemi áram: 25 A AC-7A, 8,5 A AC-7B
Hálózat típusa: AC
Vezérlés típusa: Táv- és kézi vezérlés
Vezérlő áramkör feszültsége: 220...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Maximális teljesítmény: 1,6 W 400 V AC-nél
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges impulzus-állóképesség: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 4,6 VA
Bekapcsolási teljesítmény: 34 VA
Mechanikai jellemzők
Rögzítési mód: Bepattintós
Rögzítési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 4
Magasság: 81 mm
Szélesség: 36 mm
Mélység: 60 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 25 A 50 Hz AC-7A
Elektromos élettartam: 30000 ciklus IEC/EN 61095 8,5 A 50 Hz AC-7B
Elektromos élettartam: 30000 ciklus IEC/EN 61095 50 Hz AC-7C
Elektromos élettartam: 100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
Csatlakozások
Vezérlő áramkör: Alagút típusú csatlakozók 2 kábel(ek) 1,5 mm² merev
Erősáramú áramkör: Alagút típusú csatlakozók 1 kábel(ek) 1...4 mm² rugalmas
Erősáramú áramkör: Alagút típusú csatlakozók 1 kábel(ek) 1,5...6 mm² merev
Meghúzási nyomaték: Vezérlő áramkör: 0,8 N.m, Erősáramú áramkör: 0,8 N.m
Környezeti feltételek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fok: 2
Tropikalizáció: 2 megfelelően az EN 60947-4-1, EN 61095, IEC 1095 szabványoknak
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet üzemelés során: -5...60 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
