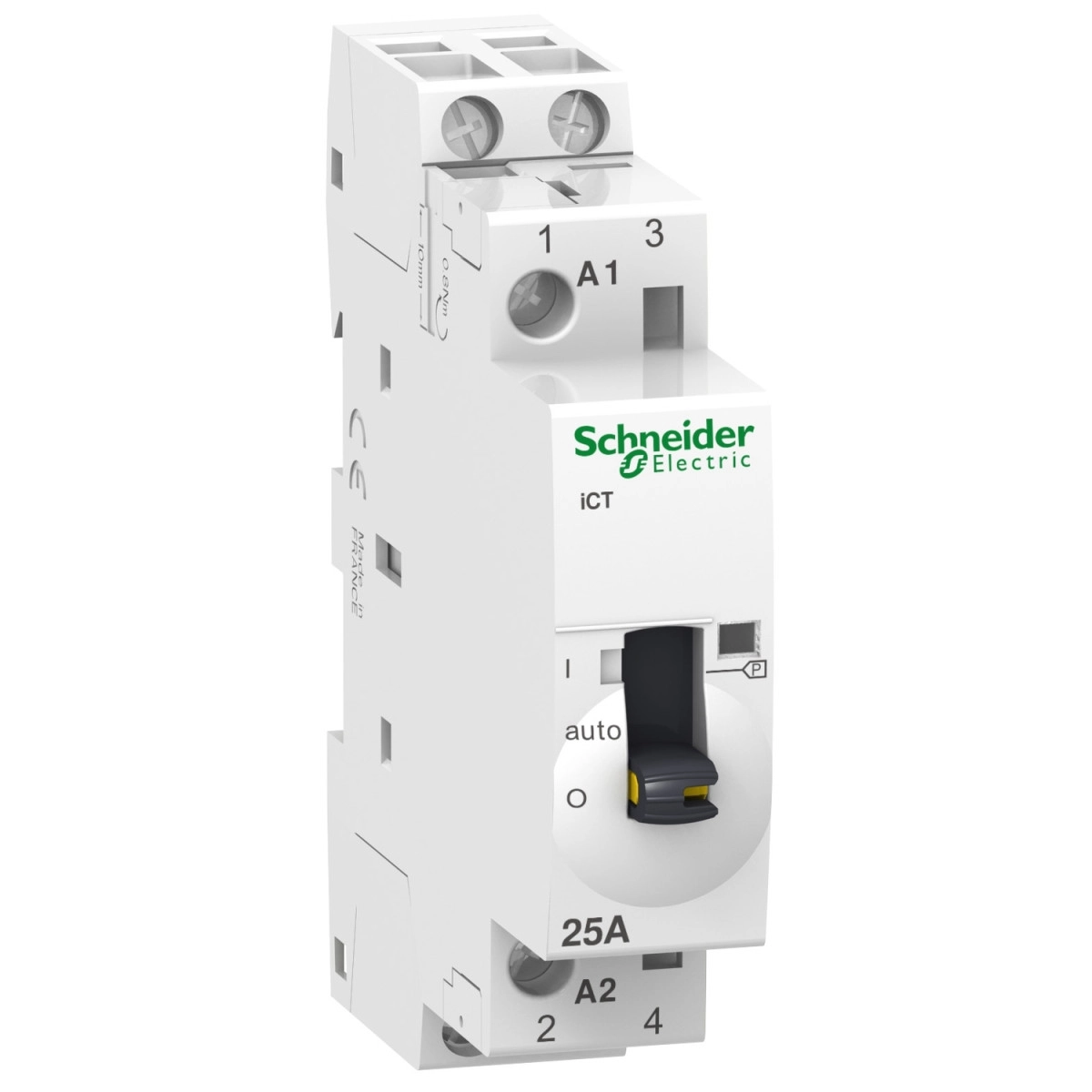

Az A9C21732 cikkszámú Schneider Electric Acti9 iCT 25A 2NO 230...240V 50Hz MO kontaktor egy sokoldalú elektromos kapcsolóeszköz, amely különböző vezérlési feladatokra használható. Ez a modern kontaktor a Schneider Electric Acti9 termékcsalád tagjaként megbízható és hosszú élettartamú megoldást kínál mind lakossági, mind kisebb kereskedelmi alkalmazásokban.
A készülék két darab NO (normally open) érintkezővel rendelkezik, amelyek lehetővé teszik a motor-, fűtés- és világítási áramkörök hatékony vezérlését. Műszakilag kimagasló paraméterekkel bír: 25 A névleges üzemi áramot képes kapcsolni AC-7A alkalmazásoknál, valamint 8,5 A-t AC-7B esetén. A kontaktor távolról és manuálisan is vezérelhető, ami rendkívüli rugalmasságot biztosít a felhasználás során. A vezérlőáramkör feszültsége 230...240 V AC 50 Hz, így tökéletesen illeszkedik a hazai elektromos hálózatokhoz.
A készülék kiváló mechanikai és elektromos tartóssággal rendelkezik: 1.000.000 mechanikai és típustól függően 30.000-100.000 elektromos kapcsolási ciklus elvégzésére képes. A névleges üzemi feszültség 250 V AC 50 Hz, míg a szigetelési feszültség 500 V AC. Az impulzus-állóképesség 4 kV, ami megfelelő védettséget biztosít a hálózati tranziensek ellen. A kapcsolási frekvencia akár napi 100 művelet lehet, ami messze meghaladja a legtöbb alkalmazás igényeit. A kontaktor továbbá helyi visszajelzéssel (működésjelzővel) is el van látva, így a kapcsolási állapot könnyen ellenőrizhető.
A termék kompakt méretekkel rendelkezik: 81 mm magas, 18 mm széles és 60 mm mély, mindössze 2 DIN modulnak felel meg, így minimális helyet foglal el a kapcsolószekrényben. Telepítése rendkívül egyszerű: 35 mm-es szimmetrikus DIN sínre pattintható. A készülékház fehér színű, ami a tiszta, professzionális megjelenést biztosítja. Az IP20-as védettségi fokozat védi a belső alkatrészeket a por és a véletlen érintés ellen, ugyanakkor lehetővé teszi a megfelelő szellőzést. A termék -5...60°C közötti üzemi hőmérsékleten használható, és akár 2000 méteres tengerszint feletti magasságban is megbízhatóan működik.
A Schneider Electric A9C21732 kontaktor kompatibilis számos más Acti9 termékkel, beleértve az IACTs, IACTc, IACTp és IATEt típusokat. Ez a kompatibilitás tovább bővíti a felhasználási lehetőségeket és megkönnyíti a rendszerintegrációt. A termék az IEC/EN 61095 szabványnak megfelelően készül, ami garantálja a minőséget és a biztonságot. A zajszintje mindössze 30 dB, így működése szinte észrevétlen marad.
Schneider Electric Acti 9 iCT25A - A9C21732 - kézi vezérlésű kontaktor, 50Hz, 2NO, 230 - 240VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok száma: 2P
Névleges üzemi áram: 25 A AC-7A, 8,5 A AC-7B
Pólusérintkező összetétel: 2 NO
Hálózat típusa: AC
Vezérlési mód: Távoli és kézi vezérlés
Vezérlőáramkör feszültsége: 230...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítmény: 1,2 W 250 V AC mellett
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 2,7 VA
Bekapcsolási teljesítmény: 9,2 VA
Rögzítési mód: Bepattintós
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 60 mm
Szín: Fehér
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam:
100000 ciklus IEC/EN 61095 25 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 8,5 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások - terminálok
Vezérlőáramkör: alagút típusú csatlakozó 2 kábel 1,5 mm² merev
Erősáramú áramkör: alagút típusú csatlakozó 1 kábel 1...4 mm² rugalmas
Erősáramú áramkör: alagút típusú csatlakozó 1 kábel 1,5...6 mm² merev
Vezérlőáramkör: alagút típusú csatlakozó 1 kábel 1,5...2,5 mm² merev
Vezérlőáramkör: alagút típusú csatlakozó 2 kábel 1,5...2,5 mm² rugalmas
Meghúzási nyomaték:
Vezérlőáramkör: 0,8 Nm
Erősáramú áramkör: 0,8 Nm
Termékkompatibilitás
IACTs
IACTc
IACTp
IATEt
Kompatibilitási kód: ICT
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fok: 2
Tropikalizáció: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemeltetéshez: -5...60°C
Környezeti hőmérséklet tároláshoz: -40...70°C
