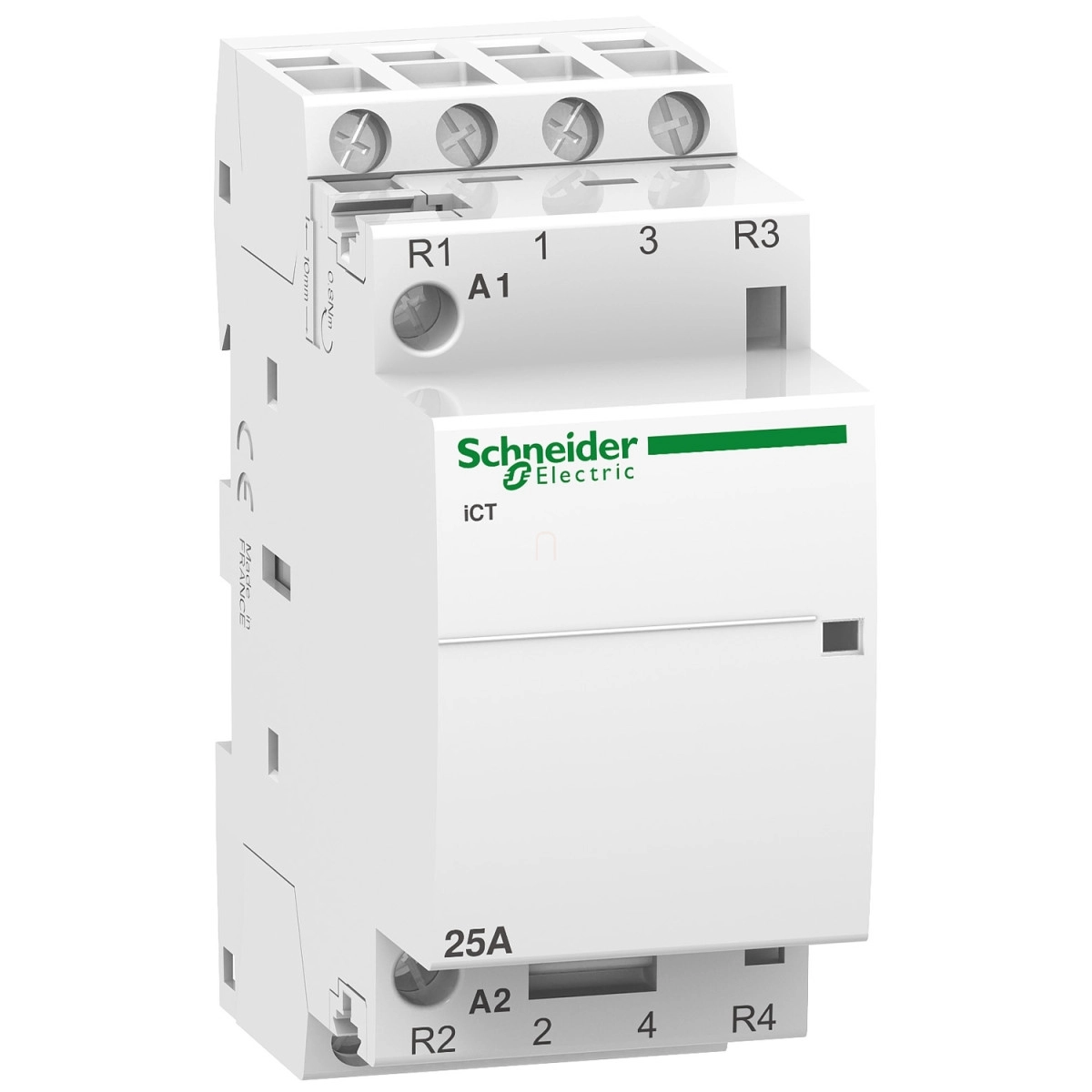

Az Acti9 iCT 25A kontaktor a Schneider Electric innovatív megoldása a modern villamos rendszerekhez, ideális választás mind lakossági, mind kisebb kereskedelmi alkalmazásokhoz. Az A9C20838 cikkszámú modell a megbízható Acti9 termékcsalád tagjaként kiváló teljesítményt és hosszú élettartamot biztosít a villamos rendszeredben.
Ez a 4 pólusú kontaktor (2NO+2NC érintkező elrendezéssel) motorok, fűtőberendezések és világítási rendszerek távvezérlésére lett kifejlesztve. Névleges üzemi árama 25A AC-7A alkalmazásoknál, illetve 8,5A AC-7B alkalmazásoknál, ami széles körű felhasználást tesz lehetővé. A vezérlőáramkör feszültsége 220-240V AC 50Hz, míg a névleges üzemi feszültség 400V AC 50Hz. A készülék kompakt méretének köszönhetően (81mm magasság, 36mm szélesség, 60mm mélység) mindössze 4 modult foglal el a szabványos 35 mm-es DIN-sínen.
A Schneider Electric Acti9 iCT kontaktor kiemelkedő műszaki paraméterekkel rendelkezik. A maximális teljesítményfelvétel mindössze 1,6W 400V AC esetén, míg a megtartási teljesítményfelvétel 4,6VA. A készülék rendelkezik helyi állapotjelzéssel (működésjelző), ami megkönnyíti a működés ellenőrzését. A mechanikai élettartam 1 000 000 kapcsolási ciklus, míg az elektromos élettartam akár 100 000 ciklus is lehet (IEC/EN 61095 szerint 25A 50Hz AC-7A alkalmazásoknál). A kapcsolási gyakoriság 100 kapcsolási művelet/nap lehet, ami a legtöbb alkalmazáshoz bőven elegendő.
A termék IP20-as védettséggel rendelkezik, és széles működési hőmérséklet-tartományban használható: -5°C és +60°C között. A tárolási hőmérséklet-tartomány -40°C-tól +70°C-ig terjed. A készülék 2000 méteres tengerszint feletti magasságig alkalmazható, és 95%-os relatív páratartalmat képes elviselni 55°C-on. A zajszintje mindössze 30 dB, így működése szinte észrevehetetlen. A csatlakoztatás tunnel típusú sorkapcsokkal történik, ahol a vezérlőáramkör és az erőátviteli áramkör különböző keresztmetszetű vezetékeket fogadhat (rugalmas és merev vezetékek esetén is). A meghúzási nyomaték mindkét esetben 0,8 Nm.
Schneider Electric Acti 9 iCT25A - A9C20838 - kontaktor 50Hz, 2NONC, 220 - 240VAC műszaki adatok
Főbb műszaki jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Eszköz típus: Kontaktor
Rövid név: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok száma: 4P
Névleges üzemi áram [Ie]: 25 A AC-7A, 8,5 A AC-7B
Érintkező összetétel: 2 NO + 2 NC
Hálózat típus: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Kiegészítő műszaki adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 1,6 W 400 V AC-nél
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Megtartási teljesítményfelvétel: 4,6 VA
Bekapcsolási teljesítmény: 34 VA
Mechanikai tulajdonságok
Szerelési mód: Rápattintható
Rögzítési alap: 35 mm szimmetrikus DIN sín
Modulszélesség: 4 (9 mm-es osztás)
Magasság: 81 mm
Szélesség: 36 mm
Mélység: 60 mm
Szín: Fehér
Tartósság és élettartam
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 25 A 50 Hz AC-7A
Elektromos élettartam: 30000 ciklus IEC/EN 61095 8,5 A 50 Hz AC-7B
Elektromos élettartam: 30000 ciklus IEC/EN 61095 50 Hz AC-7C
Csatlakozók és kivezetések
Vezérlőáramkör: tunnel típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
Erőátviteli áramkör: tunnel típusú sorkapcsok 1 kábel(ek) 1…4 mm² rugalmas
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m, Erőátviteli áramkör: 0,8 N.m
Környezeti feltételek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettség: IP20
Szennyezettségi fok: 2
Trópusi kivitel: 2 az EN 60947-4-1 szerint, 2 az EN 61095 szerint, 2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Működési tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet tartomány működés közben: -5…60 °C
Környezeti hőmérséklet tartomány tároláskor: -40…70 °C
