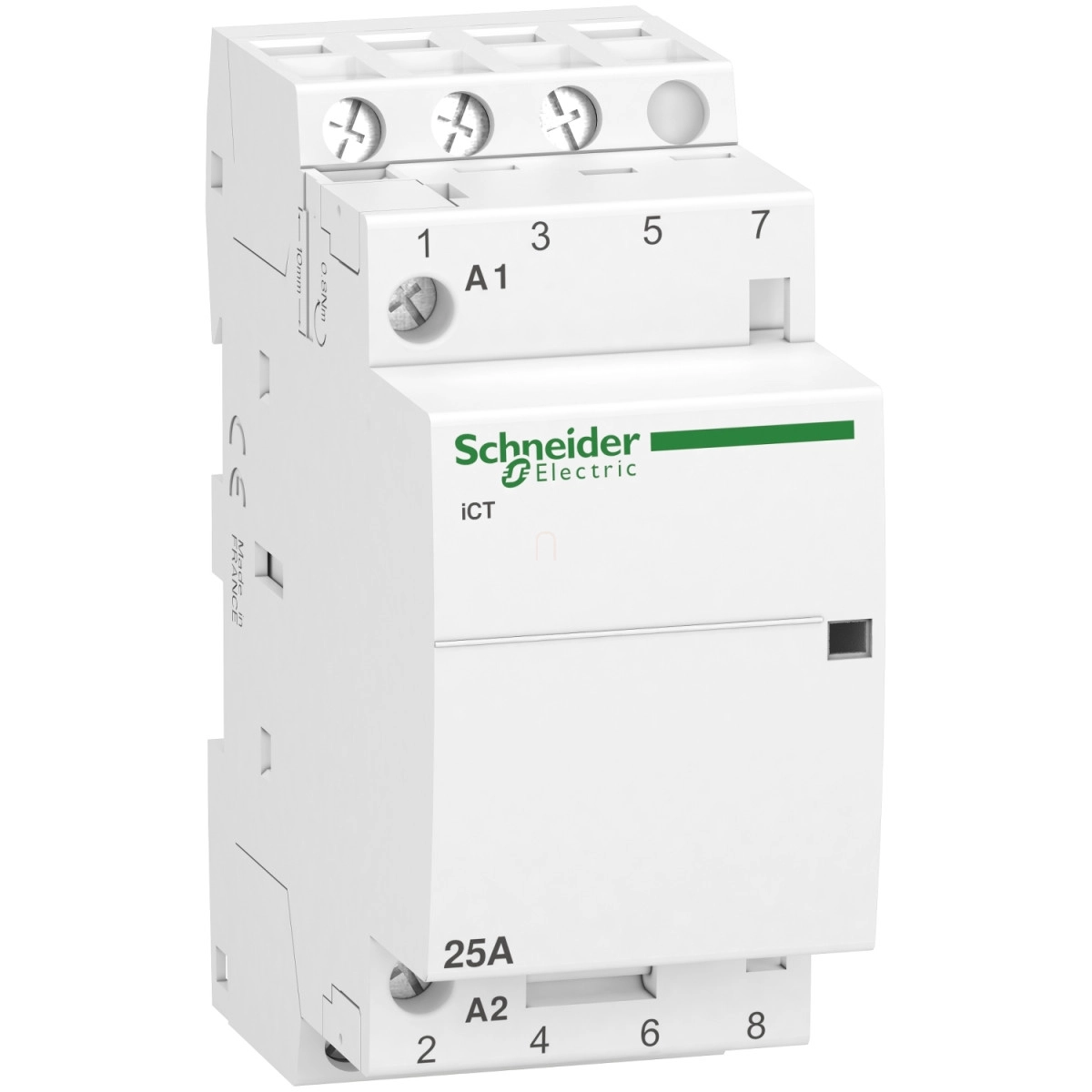

A Schneider Electric Acti9 iCT A9C20833 kontaktor egy kiemelkedő minőségű és megbízható elektromos berendezés, amely tökéletes választás különböző vezérlési alkalmazásokhoz a villamosság területén. Az A9C20833 modellszámú kontaktor a népszerű Acti9 termékcsalád része, amely a Schneider Electric egyik legsikeresebb moduláris rendszere.
Ez a 3 pólusú kontaktor 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és 25 A névleges üzemi árammal büszkélkedhet az AC-7A alkalmazási kategóriában, illetve 8,5 A áramerősséggel az AC-7B kategóriában. Ez a teljesítmény különösen alkalmassá teszi a motor, fűtés és világítás vezérlési feladatokra mind lakossági, mind kiskereskedelmi környezetben. A kontaktor távirányítással működtethető, 220-240 V AC 50 Hz vezérlő áramkörrel, ami rugalmas és kényelmes vezérlési lehetőségeket biztosít.
A Schneider Electric Acti9 iCT A9C20833 kontaktor számos figyelemreméltó műszaki paraméterrel rendelkezik. Névleges üzemi feszültsége 400 V AC 50 Hz, míg a szigetelési feszültsége eléri az 500 V AC 50/60 Hz értéket. A készülék rendkívül tartós, amit az 1 000 000 ciklusos mechanikai élettartam, valamint az alkalmazási kategóriánként eltérő, de jellemzően 30 000-100 000 ciklusos elektromos élettartam is bizonyít. A kontaktor rendelkezik helyi jelzéssel, amely mutatja az aktuális működési állapotot, így mindig láthatod, hogy az eszköz megfelelően működik-e. A tartó teljesítményfelvétele 4,6 VA, míg a bekapcsolási teljesítmény 34 VA, maximális teljesítménye pedig 1,6 W 400 V AC feszültségen.
A termék felszerelése rendkívül egyszerű a 35 mm-es szimmetrikus DIN sínre való pattintással. Kompakt méretének köszönhetően - 81 mm magasság, 36 mm szélesség, 60 mm mélység - könnyen elhelyezhető a kapcsolószekrényekben. A kontaktor 4 db 9 mm-es modult foglal el a DIN sínen. A csatlakoztatás alagútszerű csatlakozókkal történik, ahol a vezérlő áramkör és az erőátviteli áramkör különböző méretű kábeleket fogadhat: a vezérlő áramkör 1,5-2,5 mm², míg az erőátviteli áramkör 1,5-6 mm² merev, illetve 1-4 mm² rugalmas kábeleket. Mindkét áramkör csavarjainak meghúzási nyomatéka 0,8 N.m.
A Schneider Electric Acti9 iCT A9C20833 kontaktor kiváló védelmi jellemzőkkel rendelkezik. Az IP20-as védettség biztosítja az alapvető védelmet, míg moduláris burkolatban IP40 védettséget ér el az IEC 60529 szabvány szerint. A készülék 2-es szennyezettségi fokozattal és 2-es trópusállósági besorolással rendelkezik. A termék -5 és +60°C közötti környezeti hőmérsékleten működőképes, tárolási hőmérséklete pedig -40 és +70°C között lehet. 2000 méteres tengerszint feletti magasságig használható, és 95%-os relatív páratartalmat tolerál 55°C-on.
Schneider Electric Acti 9 iCT25A - A9C20833 - kontaktor, 50Hz, 3NO, 230 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típus: Kontaktor
Eszköz rövid neve: iCT
Eszköz alkalmazás: Motor-fűtés-világítás
Pólusok: 3P
Névleges üzemi áram [Ie]: 25 A AC-7A, 8,5 A AC-7B
Pólusérintkező összetétel: 3 NO
Hálózat típus: AC
Vezérlés típusa: Távirányítás
Vezérlő áramkör feszültség [Uc]: 220...240 V AC 50 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 1,6 W 400 V AC esetén
Szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 4,6 VA
Bekapcsolási teljesítmény: 34 VA
Felszerelési mód: Pattintós
Felszerelési tartó: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 4
Magasság: 81 mm
Szélesség: 36 mm
Mélység: 60 mm
Szín: Fehér
Mechanikai és elektromos tartósság
Mechanikai tartósság: 1000000 ciklus
Elektromos tartósság: 100000 ciklus IEC/EN 61095 25 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 8,5 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások - csatlakozók
Vezérlő áramkör: alagútszerű csatlakozók 2 kábel(ek) 1,5 mm² merev
Erőátviteli áramkör: alagútszerű csatlakozók 1 kábel(ek) 1…4 mm² rugalmas
Erőátviteli áramkör: alagútszerű csatlakozók 1 kábel(ek) 1,5…6 mm² merev
Vezérlő áramkör: alagútszerű csatlakozók 1 kábel(ek) 1,5…2,5 mm² merev
Vezérlő áramkör: alagútszerű csatlakozók 2 kábel(ek) 1,5…2,5 mm² rugalmas
Meghúzási nyomaték: Vezérlő áramkör: 0,8 N.m, Erőátviteli áramkör: 0,8 N.m
Kompatibilitás és alkalmazási terület
Termék kompatibilitás: IACTc, IACTp, IACTs, IATEt
Kompatibilitási kód: ICT
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fok: 2
Trópusállóság: 2 az EN 60947-4-1 szerint, 2 az EN 61095 szerint, 2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemeltetés közben: -5…60 °C
Környezeti hőmérséklet tárolás esetén: -40…70 °C
