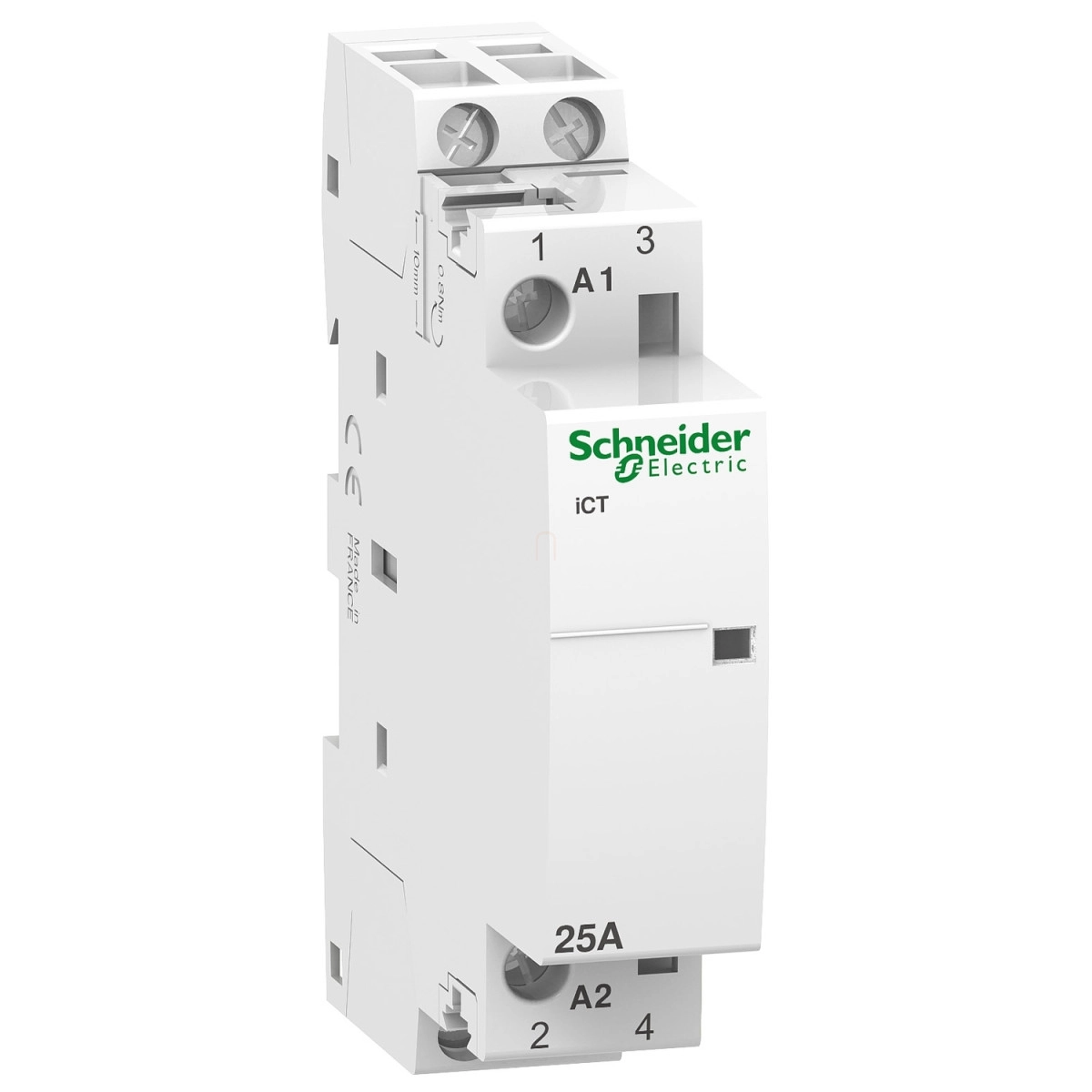

Az Acti9 iCT 25A 2NO 230...240V 50Hz kontaktor (A9C20732) a Schneider Electric prémium Acti9 termékcsaládjának része, amely professzionális megoldást kínál motor, fűtés és világítás vezérlésére. Ez a kompakt méretű, 2 pólusú kontaktor (2P) különösen alkalmas lakossági és kisebb kereskedelmi villamos rendszerekhez, ahol megbízható távvezérlésre van szükség.
A készülék két záró érintkezővel (2 NO) rendelkezik, amelyek 25 A névleges üzemi áramot (AC-7A alkalmazásban) vagy 8,5 A áramot (AC-7B alkalmazásban) képesek kapcsolni. A vezérlőkör 230-240 V AC feszültséggel, 50 Hz frekvencián működik, állandó vezérlőjellel. A kontaktor beépített működésjelzővel rendelkezik, ami egyértelműen mutatja az aktuális állapotát. Névleges üzemi feszültsége 250 V AC 50 Hz, szigetelési feszültsége 500 V AC, lökőfeszültség-állósága pedig kiemelkedő, 4 kV.
A Schneider Electric Acti9 iCT kontaktor kiemelkedő élettartammal büszkélkedhet: mechanikai tartóssága 1.000.000 kapcsolási ciklus, elektromos élettartama pedig alkalmazástól függően 30.000-100.000 ciklus. Napi kapcsolási gyakorisága akár 100 művelet lehet, ami rugalmas felhasználhatóságot biztosít. Az eszköz működési teljesítményfelvétele mindössze 1,2 W, tartó teljesítményfelvétele 2,7 VA, míg bekapcsolási teljesítménye 9,2 VA.
A készülék szerelése rendkívül egyszerű: 35 mm-es szimmetrikus DIN sínre pattintható, szélessége mindössze 18 mm (2×9 mm-es osztás), magassága 81 mm, mélysége pedig 68,5 mm. Fehér színe harmonikusan illeszkedik a többi Acti9 készülékhez. Csatlakoztatása alagút típusú sorkapcsokkal történik: a vezérlőkörben 1,5-2,5 mm² merev vagy hajlékony vezetékkel, az erőátviteli körben pedig 1-6 mm² keresztmetszetű vezetékekkel, 0,8 Nm meghúzási nyomatékkal. Az A9C20732 készülék kompatibilis számos más Schneider Electric termékkel, beleértve az IACTs, IACTp, IACT 24, IATEt és IACTc sorozatú eszközöket is. A termék IP20-as védettséggel rendelkezik, moduláris tokozásban pedig IP40-es védettség érhető el. Üzemi hőmérséklet-tartománya -5°C és +60°C között van, zajszintje pedig mindössze 30 dB, ami csendes működést biztosít.
Schneider Electric Acti9 iCT25A - A9C20732 - kontaktor, 50Hz, 2NO, 230 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Terméktípus: Kontaktor
Rövid név: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok száma: 2P
Névleges üzemi áram: 25 A AC-7A, 8.5 A AC-7B
Pólusérintkező összetétel: 2 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége: 230...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítmény: 1,2 W 250 V AC-nél
Névleges szigetelési feszültség: 500 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Állandó
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 2,7 VA
Bekapcsolási teljesítmény: 9,2 VA
Szerelési adatok
Szerelési mód: Rápatintható
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 68,5 mm
Szín: Fehér
Tartóssági jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 25 A 50 Hz AC-7A
Elektromos élettartam: 30000 ciklus IEC/EN 61095 8,5 A 50 Hz AC-7B
Elektromos élettartam: 30000 ciklus IEC/EN 61095 50 Hz AC-7C
Elektromos élettartam: 100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
Elektromos élettartam: 30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
Csatlakozási adatok
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel 1,5 mm² merev
Erőátviteli áramkör: alagút típusú sorkapcsok 1 kábel 1…4 mm² hajlékony
Erőátviteli áramkör: alagút típusú sorkapcsok 1 kábel 1,5…6 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0,8 Nm, Erőátviteli áramkör: 0,8 Nm
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettség: IP20 IEC 60529 szerint, IP40 (moduláris tokozásban) IEC 60529 szerint
Szennyezettségi fok: 2
Trópusállóság: 2 IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet üzemeltetéskor: -5…60°C
Környezeti hőmérséklet tároláskor: -40…70°C
