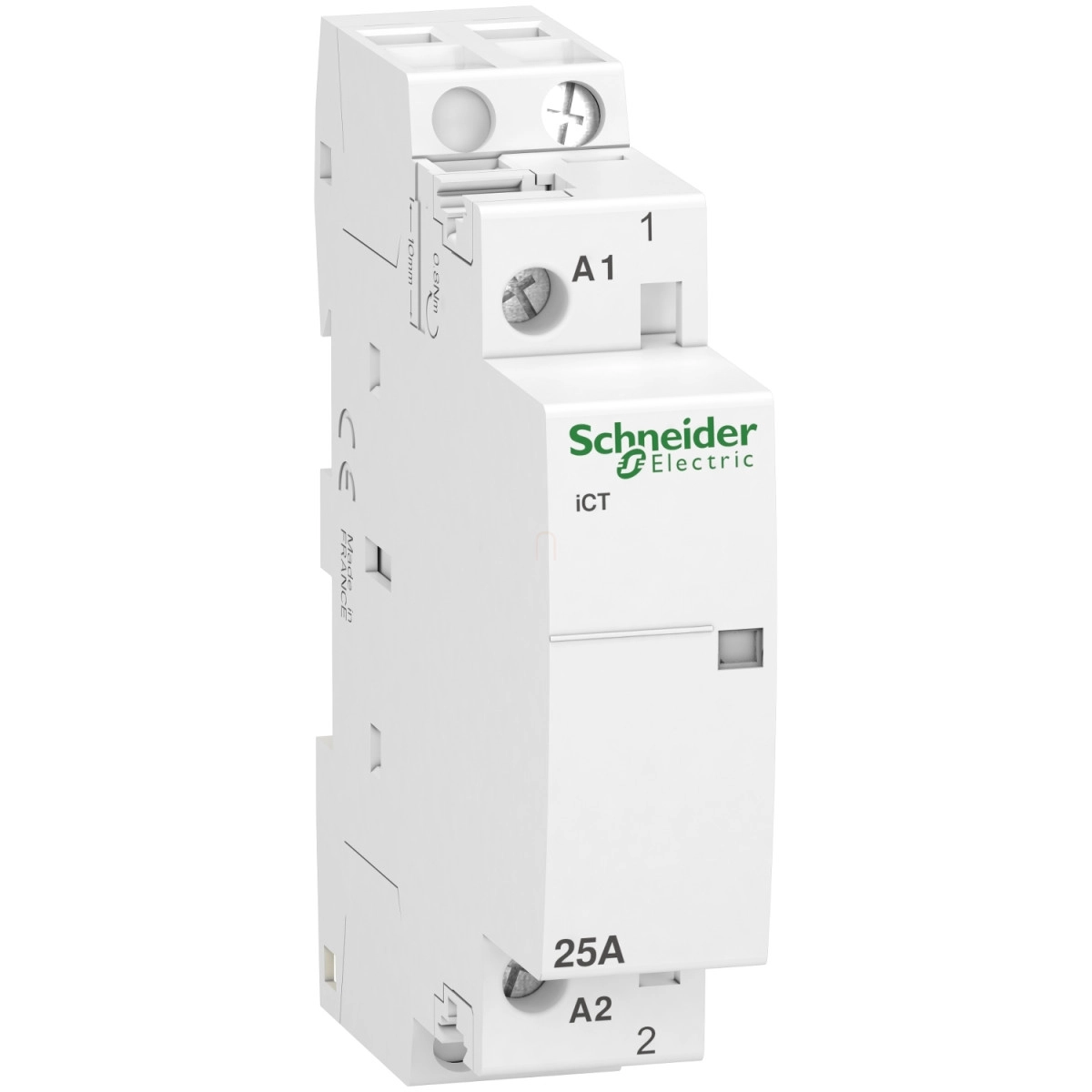

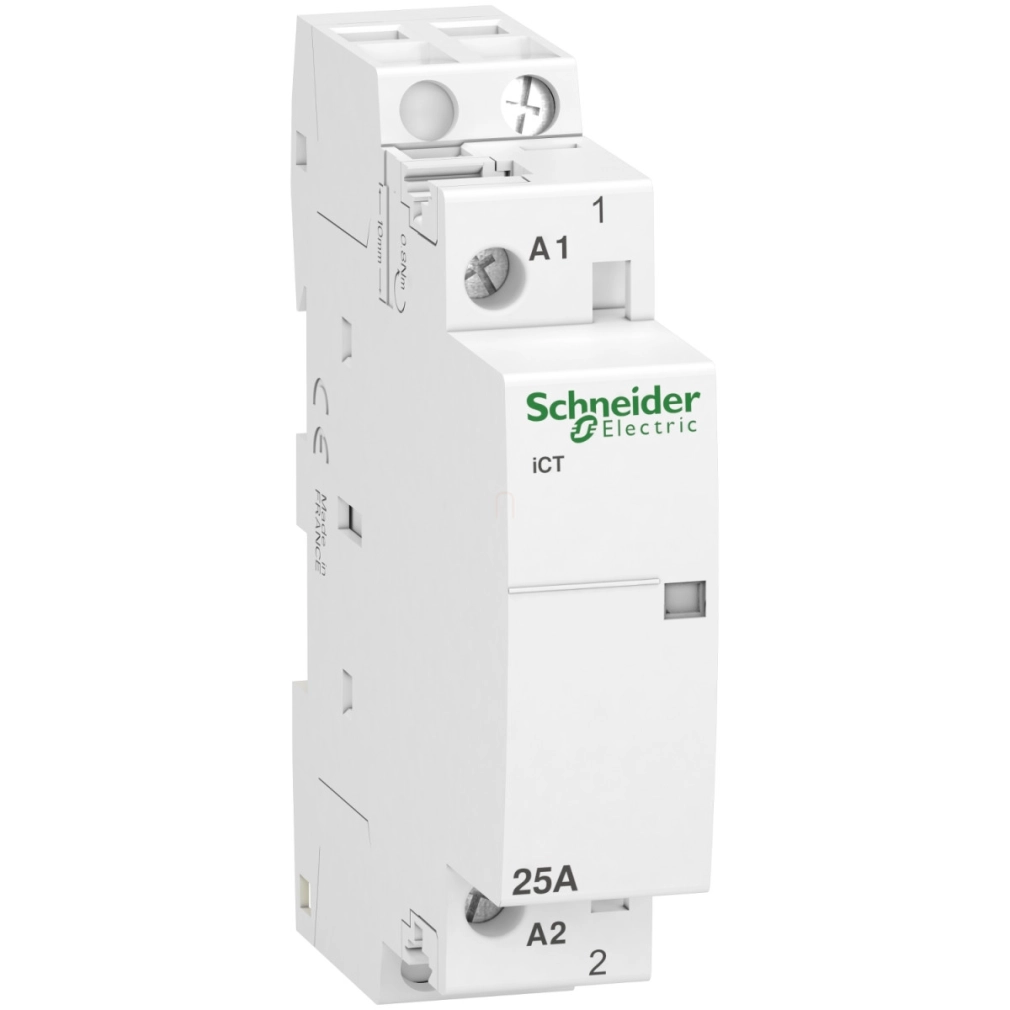

A Schneider Electric Acti 9 iCT sorozatához tartozó A9C20731 cikkszámú kontaktor egy rendkívül megbízható és sokoldalú vezérlőeszköz, amely kifejezetten motor-, fűtés- és világítási alkalmazásokhoz lett kifejlesztve. Ez az 1 pólusú, 1NO (záró) érintkezős kontaktor tökéletes választás kis- és közepes méretű kereskedelmi, valamint lakossági elektromos rendszerekhez, ahol távvezérlésre van szükség.
Az Acti 9 iCT kontaktor 25A névleges üzemi árammal rendelkezik AC-7A alkalmazásokban, illetve 8,5A-rel AC-7B alkalmazásokban. A vezérlő áramkör 230-240V AC 50Hz feszültségen működik, ami kompatibilissá teszi a legtöbb európai elektromos hálózattal. A készülék névleges üzemi feszültsége 250V AC 50Hz, míg szigetelési feszültsége eléri az 500V AC 50/60Hz értéket. A 4kV-os lökőfeszültség-állóság biztosítja a hosszú távú működést még feszültségingadozások esetén is. A kontaktor maximális teljesítményfelvétele mindössze 1,2W 250V AC mellett, ami energiahatékony működést garantál.
A Schneider Electric A9C20731 kontaktor kiemelkedő mechanikai tartóssággal büszkélkedhet, élettartama eléri az 1 000 000 kapcsolási ciklust. Elektromos élettartama alkalmazástól függően változó: AC-7A alkalmazásban 100 000 ciklus, AC-7B és AC-7C alkalmazásokban 30 000 ciklus, AC-1 alkalmazásban 100 000 ciklus, míg AC-3, AC-5a és AC-5b alkalmazásokban 30 000 ciklus. A napi maximális kapcsolási frekvencia 100 kapcsolási művelet, ami a legtöbb alkalmazás számára bőven elegendő. A készülék működési állapotát helyi állapotjelző mutatja, ami megkönnyíti a rendszer felügyeletét.
A kontaktor telepítése rendkívül egyszerű a 35 mm-es szimmetrikus DIN-sínre történő clip-on rögzítésnek köszönhetően. Mindössze 2 x 9 mm-es modulméretet foglal el a sínből, így helytakarékos megoldást kínál. A készülék kompakt méretekkel rendelkezik: 81 mm magas, 18 mm széles és 60 mm mély. Fehér színe jól illeszkedik a legtöbb kapcsolószekrényhez. A csatlakozások tekintetében a vezérlő áramkör és a tápáramkör is alagút típusú sorkapcsokkal van ellátva, amelyek rugalmas és merev kábelezést is lehetővé tesznek. A vezérlő áramkör akár 2 db 1,5 mm² merev vagy 1,5-2,5 mm² rugalmas kábelt fogadhat, míg a tápáramkörhöz 1 db 1-4 mm² rugalmas vagy 1,5-6 mm² merev kábel csatlakoztatható. A sorkapcsok meghúzási nyomatéka mind a vezérlő, mind a tápáramkörnél 0,8 Nm.
Schneider Electric Acti 9 iCT25A - A9C20731 - kontaktor, 50Hz, 1NO, 230 - 240VAC műszaki adatok
Általános műszaki paraméterek
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövidneve: iCT
Cikkszám: A9C20731
Elektromos jellemzők
Alkalmazás: Motor-fűtés-világítás
Pólusok száma: 1P
Névleges üzemi áram: 25 A AC-7A, 8.5 A AC-7B
Érintkező összetétel: 1 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlő áramköri feszültség: 230...240 V AC 50 Hz
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítményfelvétel: 1.2 W 250 V AC-nél
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 2.7 VA
Bekapcsolási teljesítményfelvétel: 9.2 VA
Mechanikai jellemzők
Rögzítési mód: Rápattintható
Szerelő felület: 35 mm-es szimmetrikus DIN sín
Méret 9 mm-es osztásban: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 60 mm
Szín: Fehér
Tartóssági jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 25 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 8.5 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Sorkapcsok: Vezérlő áramkör: alagút típusú sorkapocs 2 kábel(ek) 1.5 mm² merev
Tápáramkör: alagút típusú sorkapocs 1 kábel(ek) 1...4 mm² rugalmas
Tápáramkör: alagút típusú sorkapocs 1 kábel(ek) 1.5...6 mm² merev
Vezérlő áramkör: alagút típusú sorkapocs 1 kábel(ek) 1.5...2.5 mm² merev
Vezérlő áramkör: alagút típusú sorkapocs 2 kábel(ek) 1.5...2.5 mm² rugalmas
Meghúzási nyomaték: Vezérlő áramkör: 0.8 N.m
Tápáramkör: 0.8 N.m
Kompatibilitás és alkalmazási területek
Termék kompatibilitás: IACTc, IACTs, IATEt, IACTp
Kompatibilitási kód: ICT
Piaci szegmens: Kis kereskedelmi, Lakossági
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fok: 2
Trópusi klíma elleni védelem: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési magasság: 2000 m
Működési környezeti hőmérséklet: -5...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
