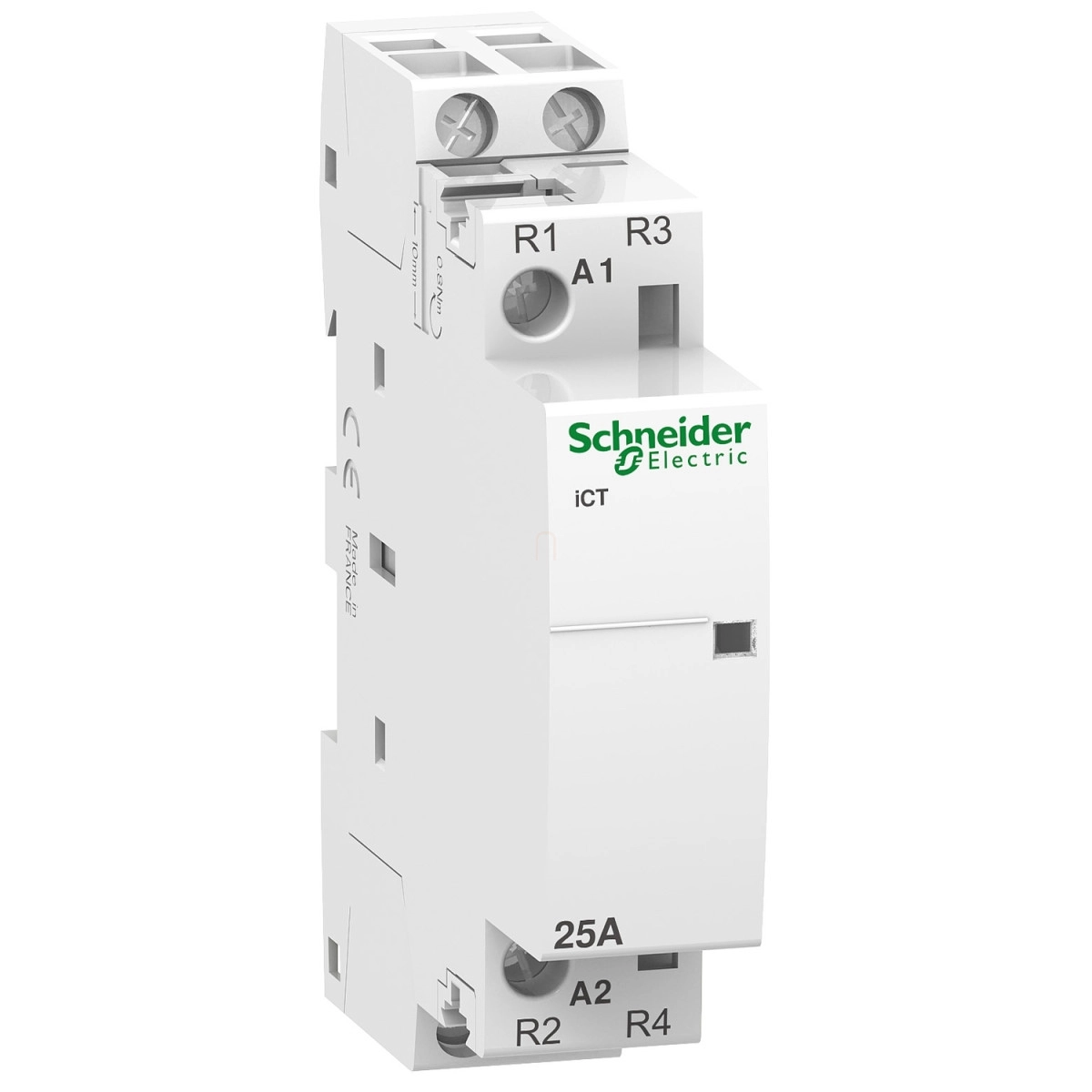

Az Acti9 iCT 25A 2NC 220...240V 60Hz kontaktor (A9C20636) a Schneider Electric Acti9 termékcsaládjának kiváló minőségű tagja, amely motor, fűtés és világítás vezérlésére egyaránt alkalmas. Ez a kompakt méretű, 2 pólusú kontaktor két zárókontaktussal (2NC) rendelkezik, és a professzionális villanyszerelők megbízható eszköze lehet különféle elektromos rendszerek kiépítésénél.
A Schneider Electric A9C20636 cikkszámú kontaktora 25 amper névleges üzemi árammal rendelkezik AC-7A alkalmazásban, illetve 8,5 amper AC-7B alkalmazásnál. A készülék távvezérlésre alkalmas, 220-240V AC 60Hz vezérlőáramkör feszültséggel működik. Névleges üzemi feszültsége 250V AC 60Hz, ami ideálissá teszi a legtöbb kereskedelmi és lakossági alkalmazásban. A kontaktor maximális teljesítménye mindössze 0,9W 250V AC-nél, így energiahatékony megoldást kínál. A termék 500V AC szigetelési feszültséggel és 4kV névleges lökőfeszültség-állósággal rendelkezik, ami kiemelkedő védelmet biztosít a túlfeszültség ellen.
A Schneider Electric Acti9 iCT kontaktor kivételes mechanikai és elektromos tartóssággal büszkélkedhet. A mechanikai élettartama 1.000.000 ciklus, elektromos élettartama pedig a különböző szabványok szerint elérheti a 100.000 ciklust (IEC/EN 61095 25A 60Hz AC-7A esetén), illetve 30.000 ciklust (IEC/EN 61095 8,5A 60Hz AC-7B esetén). A termék további előnyei közé tartozik az akció-visszajelző, amely látható státuszjelzést biztosít a működés során. A kontaktor tartó teljesítményfelvétele 2,7 VA, míg a bekapcsolási teljesítmény 9,2 VA. A kapcsolási gyakoriság napi 100 kapcsolási műveletet tesz lehetővé, ami a legtöbb alkalmazásban bőven elegendő.
A telepítés rendkívül egyszerű: a kontaktor pattintással rögzíthető 35 mm-es szimmetrikus DIN sínre, szélessége mindössze 18 mm (2 modul széles), magassága 81 mm, mélysége 68,5 mm. A fehér színű készülék zajszintje alacsony, mindössze 30 dB. IP védettsége IP20, moduláris burkolattal IP40 az IEC 60529 szerint. Az eszköz -5...60 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya -40...70 °C. A Schneider Electric Acti9 iCT kontaktor tökéletesen kompatibilis más Acti9 sorozatú termékekkel, beleértve az IATEt, IACTc, IACTp és IACTs típusokat. A termék elsősorban lakossági és kiskereskedelmi felhasználásra ajánlott, ahol megbízható, hosszú élettartamú kapcsolóeszközre van szükség motor, fűtés vagy világítás vezérléséhez.
Schneider Electric Acti9 iCT25A - A9C20636 - kontaktor, 60Hz, 2NC, 220 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Eszköz alkalmazása: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram [Ie]: 25 A AC-7A, 8,5 A AC-7B
Pólusok kontaktus összetétele: 2 NC
Hálózati típus: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 60 Hz
Kiegészítő műszaki információk
Hálózati frekvencia: 60 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 60 Hz
Maximális teljesítmény: 0,9 W 250 V AC feszültségnél
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel VA-ben: 2,7 VA
Bekapcsolási teljesítmény VA-ben: 9,2 VA
Mechanikai tulajdonságok
Szerelési mód: Pattintós rögzítés
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztásközök: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 68,5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 25 A 60 Hz AC-7A
30000 ciklus IEC/EN 61095 8.5 A 60 Hz AC-7B
30000 ciklus IEC/EN 61095 60 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 60 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5b
Csatlakozások - terminálok
Vezérlőáramkör: alagút típusú terminálok 2 kábel(ek) 1,5 mm² merev
Tápáramkör: alagút típusú terminálok 1 kábel(ek) 1...4 mm² rugalmas
Tápáramkör: alagút típusú terminálok 1 kábel(ek) 1,5...6 mm² merev
Vezérlőáramkör: alagút típusú terminálok 1 kábel(ek) 1,5...2,5 mm² merev
Vezérlőáramkör: alagút típusú terminálok 2 kábel(ek) 1,5...2,5 mm² rugalmas
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m, Tápáramkör: 0,8 N.m
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolattal) az IEC 60529 szerint
Szennyezettségi fokozat: 2
Trópusi kivitel: 2 az EN 60947-4-1 szerint, 2 az EN 61095 szerint, 2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Környezeti levegő hőmérséklete üzemelés közben: -5...60 °C
Környezeti levegő hőmérséklete tárolás során: -40...70 °C
