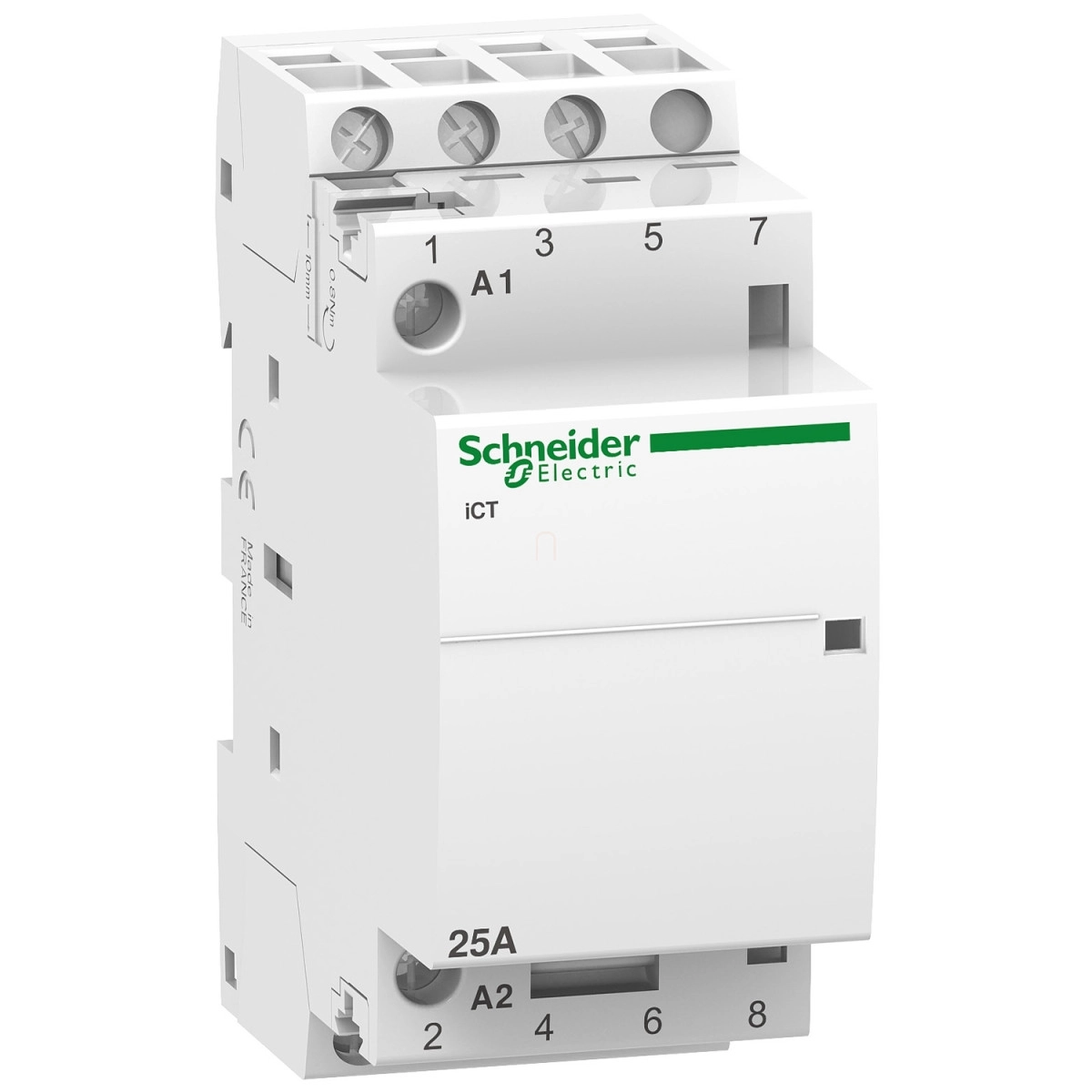

A Schneider Electric Acti9 iCT 25A kontaktor (A9C20633) egy kiváló minőségű, megbízható kapcsolóeszköz, amely ideális választás motor, fűtés és világítás vezérlési alkalmazásokhoz. Ez a 3 pólusú, 3NO kialakítású kontaktor 60 Hz-es hálózatra lett optimalizálva, és 220-240V AC vezérlőfeszültséggel működtethető.
A készülék az Acti9 termékcsaládba tartozik, amely a Schneider Electric egyik legismertebb és legmegbízhatóbb moduláris készüléksorozata. Az iCT rövidítés az "installation contactor" kifejezésből származik, utalva a termék fő funkciójára. A kontaktor elsődleges feladata, hogy távolról vezérelhető kapcsolóeszközként működjön, lehetővé téve különböző elektromos berendezések automatikus vagy programozott be- és kikapcsolását. A 25A névleges áram AC-7A (ellenállásos terhelés) alkalmazásban, valamint a 8,5A névleges áram AC-7B (induktív terhelés) alkalmazásban kiváló teljesítményt biztosít különböző területeken.
Műszaki szempontból a termék számos előnyös tulajdonsággal rendelkezik. A 400V AC 60 Hz névleges üzemi feszültség, a 500V AC szigetelési feszültség és a 4 kV impulzus állóképesség biztosítja a termék hosszú élettartamát és megbízható működését. A kontaktor fenntartott vezérlőjellel működik, és az akció indikátor segítségével helyben is jelzi az állapotát. A mechanikai tartósság kiemelkedő: 1.000.000 kapcsolási ciklus, míg az elektromos élettartam alkalmazástól függően 30.000-100.000 ciklus között változik a különböző terhelési kategóriákban. A készülék kapcsolási frekvenciája akár 100 kapcsolás/nap lehet, ami rugalmas felhasználást tesz lehetővé.
A telepítés és csatlakoztatás tekintetében is felhasználóbarát megoldásokat kínál: 35 mm-es szimmetrikus DIN sínre pattintható, szélessége mindössze 36 mm (4 modul, azaz 9 mm-es osztásokkal számolva), magassága 81 mm, mélysége pedig 68,5 mm. A kompakt méreteknek köszönhetően kis helyen is elhelyezhető, fehér színe pedig jól illeszkedik a legtöbb kapcsolószekrénybe. A termék teljesítményfelvétele is alacsony: működés közben mindössze 1,6W 400V AC esetén, a meghúzási teljesítmény 34 VA, tartási teljesítmény pedig 4,6 VA.
A Schneider Electric Acti9 iCT 25A kontaktor kompatibilis a gyártó más termékeivel is (IATEt, IACTs, IACTc, IACTp), így könnyen integrálható meglévő rendszerekbe. A termék IP20-as védettséget biztosít, moduláris burkolatban pedig IP40-et, megfelelve az IEC 60529 szabványnak. A készülék -5°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. A relatív páratartalom akár 95% lehet 55°C-on, a szennyezettségi fok pedig 2-es. A termék megfelel az IEC/EN 61095 szabványnak, valamint számos EN/IEC 60947-4-1 előírásnak különböző alkalmazási kategóriákban. Az eszköz zajszintje mindössze 30 dB, ami csendes működést biztosít.
Schneider Electric Acti9 iCT25A - A9C20633 - kontaktor, 60Hz, 3NO, 220 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Készülék rövid neve: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 3P
Névleges áramerősség: 25 A AC-7A, 8,5 A AC-7B
Pólusérintkező összetétel: 3 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége: 220...240 V AC 60 Hz
Kiegészítő adatok
Hálózati frekvencia: 60 Hz
Névleges üzemi feszültség: 400 V AC 60 Hz
Maximális teljesítmény: 1,6 W 400 V AC esetén
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges impulzus állóképesség: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel VA-ben: 4,6 VA
Bekapcsolási teljesítmény VA-ben: 34 VA
Felszerelés és méretek
Rögzítési mód: Felkattintható
Rögzítési alap: 35 mm-es szimmetrikus DIN sín
Modul szélesség: 4 (9 mm-es osztásban)
Magasság: 81 mm
Szélesség: 36 mm
Mélység: 68,5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam:
100000 ciklus IEC/EN 61095 25 A 60 Hz AC-7A
30000 ciklus IEC/EN 61095 8,5 A 60 Hz AC-7B
30000 ciklus IEC/EN 61095 60 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 60 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5b
Csatlakozások - sorkapcsok
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
Erőáramkör: alagút típusú sorkapcsok 1 kábel(ek) 1…4 mm² rugalmas
Erőáramkör: alagút típusú sorkapcsok 1 kábel(ek) 1,5…6 mm² merev
Vezérlőáramkör: alagút típusú sorkapcsok 1 kábel(ek) 1,5…2,5 mm² merev
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5…2,5 mm² rugalmas
Meghúzási nyomaték:
Vezérlőáramkör: 0,8 N.m
Erőáramkör: 0,8 N.m
Termék kompatibilitás
IATEt, IACTs, IACTc, IACTp
Kompatibilitási kód: ICT
Piaci szegmens: Kis kereskedelmi, Lakossági
Környezeti paraméterek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat:
IP20 megfelel az IEC 60529 szabványnak
IP40 (moduláris burkolat) megfelel az IEC 60529 szabványnak
Szennyezési fokozat: 2
Trópusi kivitel:
2 megfelel az EN 60947-4-1 szabványnak
2 megfelel az EN 61095 szabványnak
2 megfelel az IEC 1095 szabványnak
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -5…60 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
