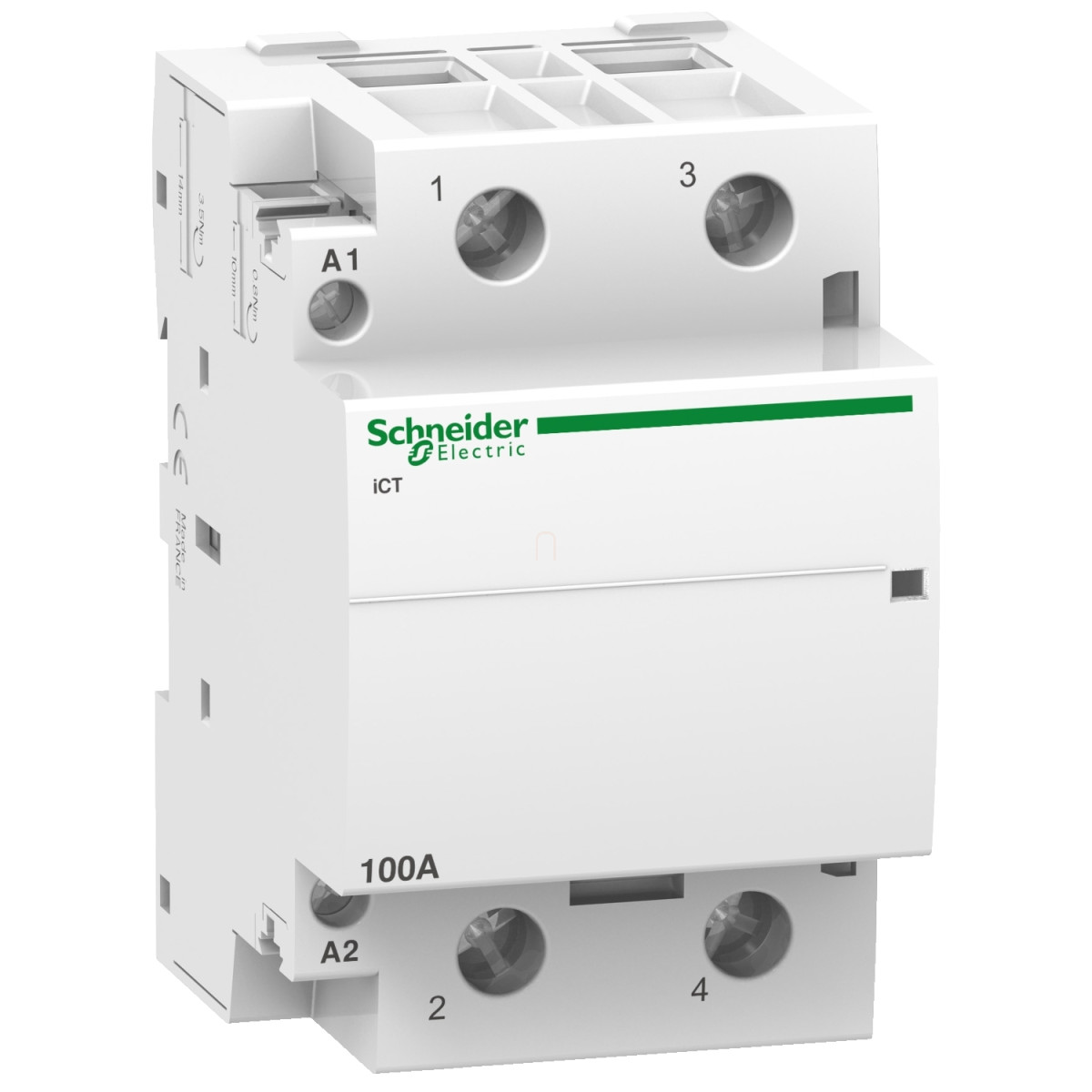

Az Acti9 iCT 100A 2NO 220-240V 50Hz kontaktor a Schneider Electric kínálatának kiemelkedő eleme, amely kifejezetten alacsony induktív terhelések, elsősorban fűtési rendszerek vezérlésére lett tervezve. A termék A9C20882 cikkszámmal rendelkezik, és a népszerű Acti9 termékcsalád részeként megbízható megoldást kínál a modern villamos hálózatok építéséhez.
A kontaktor 2 darab záró érintkezővel (2NO) rendelkezik, amelyek 100 amperes névleges üzemi áramerősségre (AC-7A alkalmazási kategóriában) vannak méretezve. A vezérlőáramkör feszültsége 220-240V AC 50Hz, amely tökéletesen illeszkedik a hazai hálózati feszültséghez. A készülék üzemi feszültsége 250V AC 50Hz, szigetelési feszültsége pedig 500V AC. A kontaktor rendelkezik működésjelzővel, ami lehetővé teszi a készülék állapotának könnyű ellenőrzését. A bekapcsolási teljesítményfelvétel 53VA, míg tartó teljesítményfelvétele mindössze 6,5VA, ami energiatakarékos működést biztosít. A maximális teljesítmény AC-7A alkalmazási kategóriában 2,1W 250V AC 50Hz mellett.
Az Acti9 iCT kontaktor kompatibilis a Schneider Electric IACTs, IACTp, IATEt és IACTc termékekkel, ami rugalmas rendszerintegrációt tesz lehetővé. A készülék 35 mm-es szimmetrikus DIN-sínre pattintható, így könnyen telepíthető új vagy meglévő elosztószekrénybe. A napi kapcsolási gyakoriság akár 100 művelet is lehet, ami intenzív használat esetén is hosszú élettartamot garantál. Az elektromos élettartam 30000 ciklus az EN 61095, UTE C 61-481 és IEC 61095 szabványok szerint. A kontaktor méretei: 85 mm magasság, 54 mm szélesség és 60 mm mélység, ami 6 darab 9 mm-es osztásnak felel meg a DIN-sínen.
A csatlakozások tekintetében a kontaktor rendkívül rugalmas: a vezérlőáramkörök alagútkapcsokkal rendelkeznek, amelyek 2 darab 1,5 mm² merev kábelt, 1 darab 1,5-2,5 mm² merev kábelt vagy 2 darab 1,5-2,5 mm² rugalmas kábelt képesek befogadni. A teljesítményáramkör alagútkapcsai 1 darab 6-35 mm² tömör vagy rugalmas kábel fogadására alkalmasak. A meghúzási nyomaték a teljesítményáramkörnél 3,5 Nm, a vezérlőáramkörnél pedig 0,8 Nm az A1/A2 kapcsoknál. Az IP védettsége IP20 az IEC 60529 szerint, moduláris burkolattal pedig IP40 védettsége biztosított. A készülék zajszintje mindössze 30 dB, ami csendes működést garantál. A kontaktor működési hőmérséklet-tartománya -5°C és +60°C között van, relatív páratartalom 95% 55°C-on, üzemeltetési magassága pedig 2000 méterig garantált.
Schneider Electric Acti 9 iCT100A - A9C20882 - kontaktor, 50Hz, 2NO, 220 - 240VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Rövid terméknév: iCT
Alkalmazási terület: Fűtés-alacsony induktív terhelés
Pólusok: 2P
Névleges üzemi áram: 100 A AC-7A
Érintkező összetétel: 2 NO (záróérintkező)
Elektromos jellemzők
Hálózati típus: AC
Felhasználási kategória: AC-1 (EN 60947-4-1 szerint), AC-7A (EN 61095, IEC 61095, UTE C 61-481 szerint)
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége: 220...240 V AC 50 Hz
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítmény: AC-7A: 2,1 W 250 V AC 50 Hz esetén
Névleges szigetelési feszültség: 500 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 6,5 VA
Bekapcsolási teljesítmény: 53 VA
Mechanikai jellemzők
Rögzítési mód: Bepattintható
Rögzítőfelület: 35 mm-es szimmetrikus DIN-sín
9 mm-es osztások: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Élettartam és csatlakozások
Elektromos élettartam: 30000 ciklus EN 61095 250 V 16 A AC 50 Hz AC-7A, 30000 ciklus UTE C 61-481 250 V 6 A AC 50 Hz AC-7A, 30000 ciklus IEC 61095 250 V AC 50 Hz AC-7A
Csatlakozások - kapcsok: Vezérlőáramkör: alagútkapcsok 2 kábel(ek) 1,5 mm² merev, Vezérlőáramkör: alagútkapcsok 1 kábel(ek) 1,5...2,5 mm² merev, Vezérlőáramkör: alagútkapcsok 2 kábel(ek) 1,5...2,5 mm² rugalmas, Teljesítményáramkör: alagútkapcsok 1 kábel(ek) 6...35 mm² tömör vagy rugalmas
Meghúzási nyomaték: Teljesítményáramkör: 3,5 N.m, Vezérlőáramkör: 0,8 N.m A1 / A2
Kompatibilitás és alkalmazás
Termékkombinálhatóság: IACTs, IACTp, IATEt, IACTc
Kompatibilitási kód: ICT
Piaci szegmens: Kiskereskedelem, Lakossági
Környezeti jellemzők
Szabványok: UTE C 61-481, IEC 61095, EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fokozat: 2
Trópusállóság: 2 az EN 60947-4-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet működés közben: -5...60 °C
Környezeti hőmérséklet tárolás során: -40...70 °C
