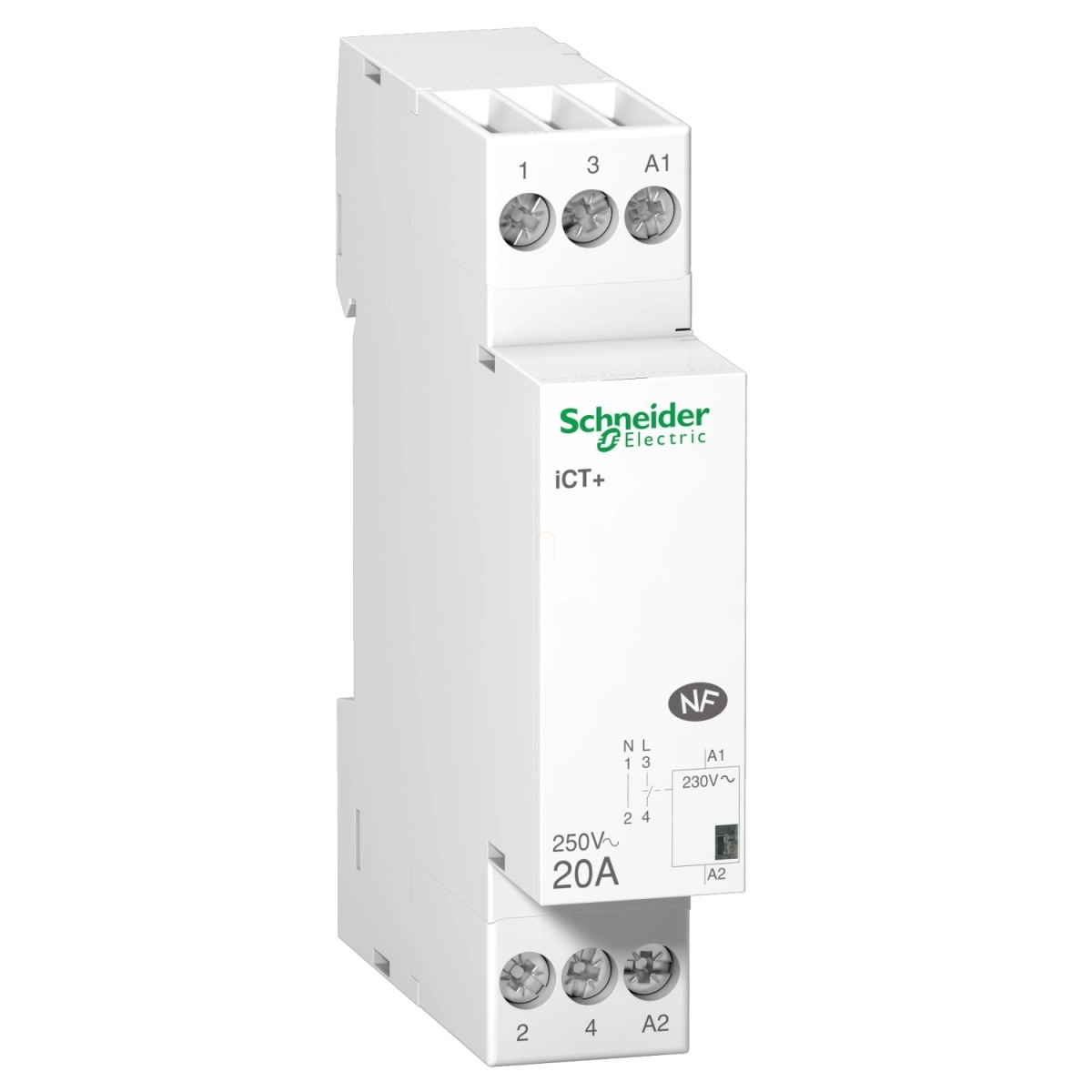

Az Schneider Electric Acti9 iCT+ sorozatú A9C15030 típusú kontaktor egy kompakt, DIN-sínre szerelhető, távvezérelhető, 1 pólusú kapcsolóeszköz, amely ideális lakóépületek és kisebb kereskedelmi létesítmények vezérlési feladataihoz. Ez a 20A-es kontaktor tökéletes választás, ha megbízható távvezérelt kapcsolást szeretnél megvalósítani világítási és fűtési rendszerekhez.
A Schneider Electric Acti9 iCT+ kontaktor (A9C15030) 230V AC, 50Hz vezérlőfeszültséggel működik, és kiváló teljesítményt nyújt AC-7A és AC-7B alkalmazásokban. A készülék 1 NO (záró) érintkezővel rendelkezik, amely 250V AC feszültség mellett akár 3,6 kW teljesítményig terhelhető. Az eszköz fenntartott vezérlési jelekkel működik, és percenként akár 6 kapcsolási műveletet is képes végrehajtani, így gyors ütemű vezérlési feladatokra is alkalmas. A beépített színes állapotjelző segít az aktuális működési állapot azonnali felismerésében, ami megkönnyíti a rendszer diagnosztizálását.
A technikai kivitelezést tekintve az A9C15030 kontaktor rendkívül tartós: mechanikai és elektromos élettartama egyaránt 5 millió kapcsolási ciklus. Az eszköz 300V szigetelési feszültséggel rendelkezik, és a fenntartási teljesítményfelvétele mindössze 1,1 VA, míg a bekapcsolási teljesítményigénye 11 VA. A készülék csatlakozókapcsai alagút típusúak, amelyek rugalmas és merev vezetékek széles skálájával kompatibilisek: 1,5 mm², 2,5 mm² és 4 mm² keresztmetszetű vezetékek egyaránt használhatók. A bekötéshez szükséges vezetékcsupaszolási hossz 10 mm, a kapcsok meghúzási nyomatéka pedig 1 N.m.
A kontaktor szabványos 35 mm-es DIN-sínre szerelhető, méreteit tekintve 81 mm magas, 18 mm széles (2 modul széles) és 60 mm mély. Az eszköz fehér színű, és mindössze 70 gramm tömegű, ami könnyű kezelhetőséget biztosít. Az Acti9 iCT+ védettségi szintje IP20, modulos tokozással szerelve pedig IP40, így megfelelő védelmet nyújt por és érintés ellen. A kontaktor -5°C és +55°C közötti környezeti hőmérsékleten működtethető, és akár 2000 méteres tengerszint feletti magasságig használható. Az eszköz megfelel az EN 60669-2-1 szabványnak, NF minősítéssel rendelkezik, és különösen csendes működésű, mindössze 10 dB zajszinttel.
Schneider Electric Acti 9 iCT+ - A9C15030 - 20A standard kontraktor, 1P+N, Uc 230VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT+
Terméktípus: Kontaktor
Rövid név: iCT+
Alkalmazás: Vezérlő áramkör
Elektromos jellemzők
Pólusok: 1P
Névleges áramerősség: 20 A AC-7A, 20 A AC-7B
Érintkező összetétel: 1 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége: 230 V AC 50 Hz
Hálózati frekvencia: 50 Hz
Névleges működési feszültség: 250 V AC 50 Hz
Maximális teljesítmény: 3,6 kW 250 V AC-nél
Névleges szigetelési feszültség: 300 V
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 6 kapcsolási művelet/perc
Helyi jelzés: Színes indikátor
Tartó teljesítményfelvétel: 1,1 VA
Bekapcsolási teljesítmény: 11 VA
Mechanikai jellemzők
Szerelési mód: Bepattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
Modulszélesség: 2 (9 mm-es osztás)
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 60 mm
Szín: Fehér
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 5000000 ciklus
Csatlakozások
Csatlakozási típus: Alagút típusú kapocs, 2 vezeték 1,5 mm² merev, 2 vezeték 1,5 mm² rugalmas érvéghüvellyel, 2 vezeték 2,5 mm² merev, 2 vezeték 2,5 mm² rugalmas, 1 vezeték 4 mm² merev, 1 vezeték 4 mm² rugalmas
Meghúzási nyomaték: 1 N.m
Vezeték csupaszolási hossza: 10 mm
Környezeti jellemzők
Szabványok: EN 60669-2-1
Termék tanúsítványok: NF
Zajszint: 10 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Üzemi környezeti hőmérséklet: -5...55 °C
Tárolási környezeti hőmérséklet: -40...60 °C
