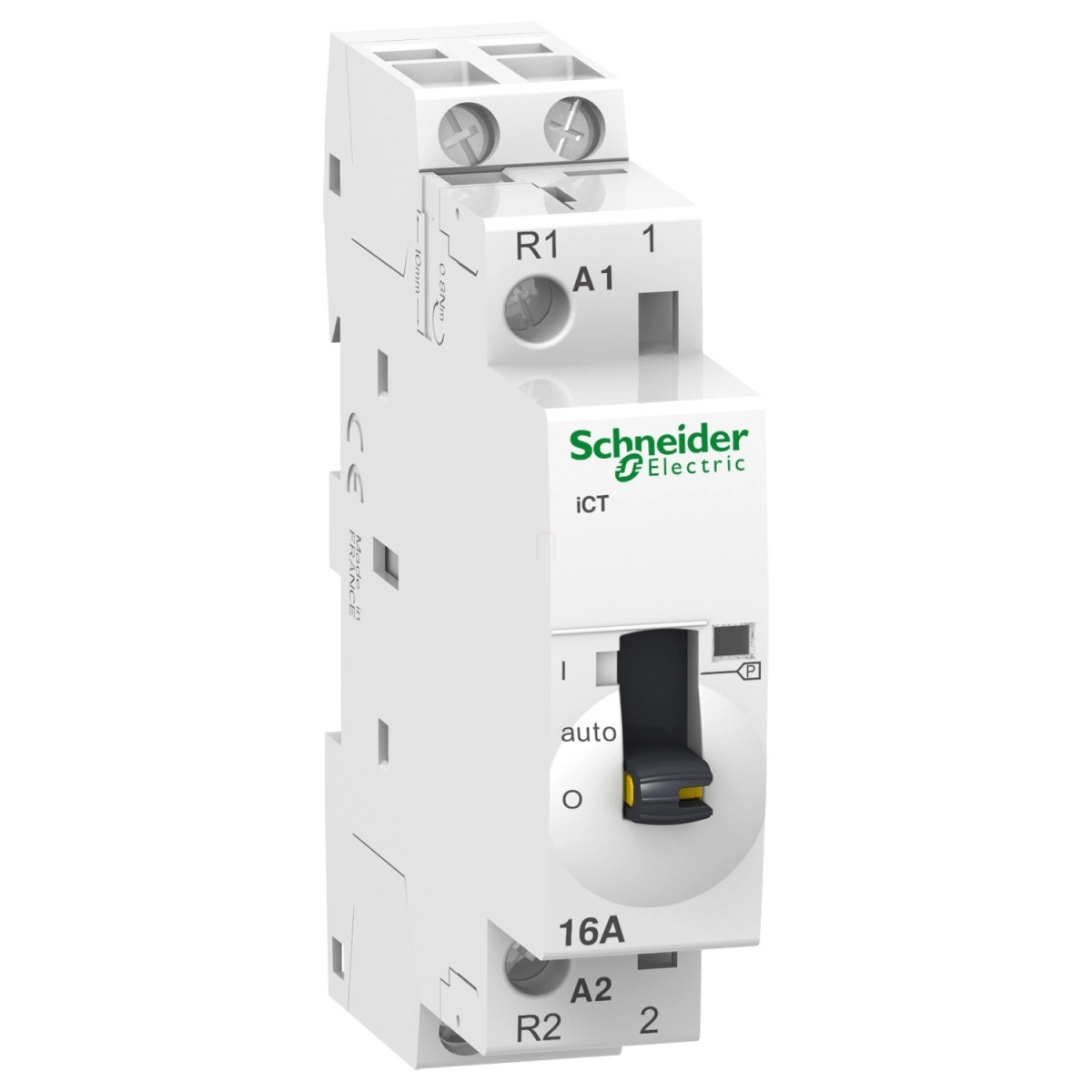

A Schneider Electric Acti9 iCT sorozatú A9C23715 kontaktor ideális választás motor, fűtés és világítás vezérlési alkalmazásokhoz, ahol megbízható, kompakt és hatékony eszközre van szükség. Ez a 230-240V 50Hz-es vezérlőfeszültséggel működő kontaktor távoli és kézi vezérlési lehetőséggel egyaránt rendelkezik, így rugalmasan illeszkedik a különböző vezérlési igényekhez.
A kétpólusú eszköz egy záró (NO) és egy nyitó (NC) érintkezővel rendelkezik, ami 16A áramerősséget képes kapcsolni AC-7A alkalmazásokban, valamint 6A-t AC-7B alkalmazásokban. Ez a sokoldalúság lehetővé teszi különböző terhelések hatékony vezérlését. Az iCT kontaktor működési állapotát vizuális állapotjelző mutatja, így egy pillantással ellenőrizhető az eszköz működése. A megtartási teljesítményfelvétel mindössze 2,7 VA, míg a bekapcsolási teljesítmény 9,2 VA, ami energiahatékony működést biztosít hosszú távú használat mellett is.
A Schneider Electric Acti9 iCT kontaktor műszaki paraméterei között kiemelendő a kiváló mechanikai és villamos élettartam. Az egység lenyűgöző, 1.000.000 ciklus mechanikai élettartammal rendelkezik, míg a villamos élettartam különböző alkalmazásokban is kiemelkedő: AC-7A kategóriában 100.000 ciklus, AC-7B kategóriában 30.000 ciklus, AC-1 kategóriában szintén 100.000 ciklus, valamint AC-3, AC-5a és AC-5b kategóriákban egyaránt 30.000 ciklus. A maximális teljesítményfelvétel mindössze 1,2W 250V AC mellett. A termék 4kV lökőfeszültség-állósággal, valamint 500V AC szigetelési feszültséggel rendelkezik, ami növeli a biztonságot és a megbízhatóságot.
A kompakt méretek (magasság 81 mm, szélesség 18 mm, mélység 60 mm) és a szabványos 35 mm-es DIN-sínre történő felszerelhetőség megkönnyíti a telepítést bármilyen vezérlőszekrényben. Az eszköz 9 mm egységnyi helyet foglal el a DIN-sínen. A csatlakozásokhoz alagútszerű sorkapcsok állnak rendelkezésre, a vezérlő és erősáramú áramkörök számára különböző kábelkeresztmetszetekkel: a vezérlőáramkörhöz 1,5-2,5 mm², az erősáramú áramkörökhöz 1,5-6 mm² merev vagy 1-4 mm² rugalmas kábelek csatlakoztathatók. A szorítónyomaték mind a vezérlő, mind az erősáramú áramkörök esetében 0,8 Nm. Az eszköz kapcsolási frekvenciája napi 100 kapcsolási művelet, ami legtöbb alkalmazáshoz bőven elegendő. A termék IP20 érintésvédelmi fokozattal rendelkezik, és -5...60 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -40...70 °C. A készülék fehér színű, ami elősegíti a jó láthatóságot a kapcsolószekrényben.
Schneider Electric Acti9 iCT16A - A9C23715 - kézi vezérlésű kont. 50Hz, 1NO 1NC, 230 - 240VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék vagy komponens típus: Kontaktor
Eszköz rövid neve: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram [Ie]: 16 A AC-7A, 6 A AC-7B
Pólusérintkező összetétel: 1 NO + 1 NC
Hálózati típus: AC
Vezérlési típus: Távoli és kézi vezérlés
Vezérlőáramkör feszültsége [Uc]: 230...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 50 Hz
Maximális teljesítmény: 1,2 W 250 V AC-nél
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típus: Fenntartott
Kapcsolási frekvencia: 100 kapcsolás/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel VA-ban: 2,7 VA
Bekapcsolási teljesítmény VA-ban: 9,2 VA
Szerelési mód: Bepattintható
Szerelési alap: 35 mm szimmetrikus DIN-sín
9 mm egységnyi hely: 2
Méret (ma x sz x mé): 81 mm x 18 mm x 60 mm
Szín: Fehér
Mechanikai és elektromos tulajdonságok
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam:
100000 ciklus IEC/EN 61095 16 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 6 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások - kapcsok
Vezérlőáramkör: alagútszerű sorkapocs 2 kábel(ek) 1,5 mm² merev
Erősáramú áramkör: alagútszerű sorkapocs 1 kábel(ek) 1…4 mm² rugalmas
Erősáramú áramkör: alagútszerű sorkapocs 1 kábel(ek) 1,5…6 mm² merev
Vezérlőáramkör: alagútszerű sorkapocs 1 kábel(ek) 1,5…2,5 mm² merev
Vezérlőáramkör: alagútszerű sorkapocs 2 kábel(ek) 1,5…2,5 mm² rugalmas
Meghúzási nyomaték:
Vezérlőáramkör: 0,8 Nm
Erősáramú áramkör: 0,8 Nm
Termék kompatibilitás
Kompatibilis termékek: IACTs
Kompatibilitási kód: ICT
Piaci szegmens
Kis kereskedelmi
Lakossági
Környezeti feltételek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védelmi fokozat: IP20
Szennyezési fokozat: 2
Trópusállóság:
2 megfelelően az EN 60947-4-1
2 megfelelően az EN 61095
2 megfelelően az IEC 1095
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti levegő hőmérséklet üzemelés közben: -5…60 °C
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
