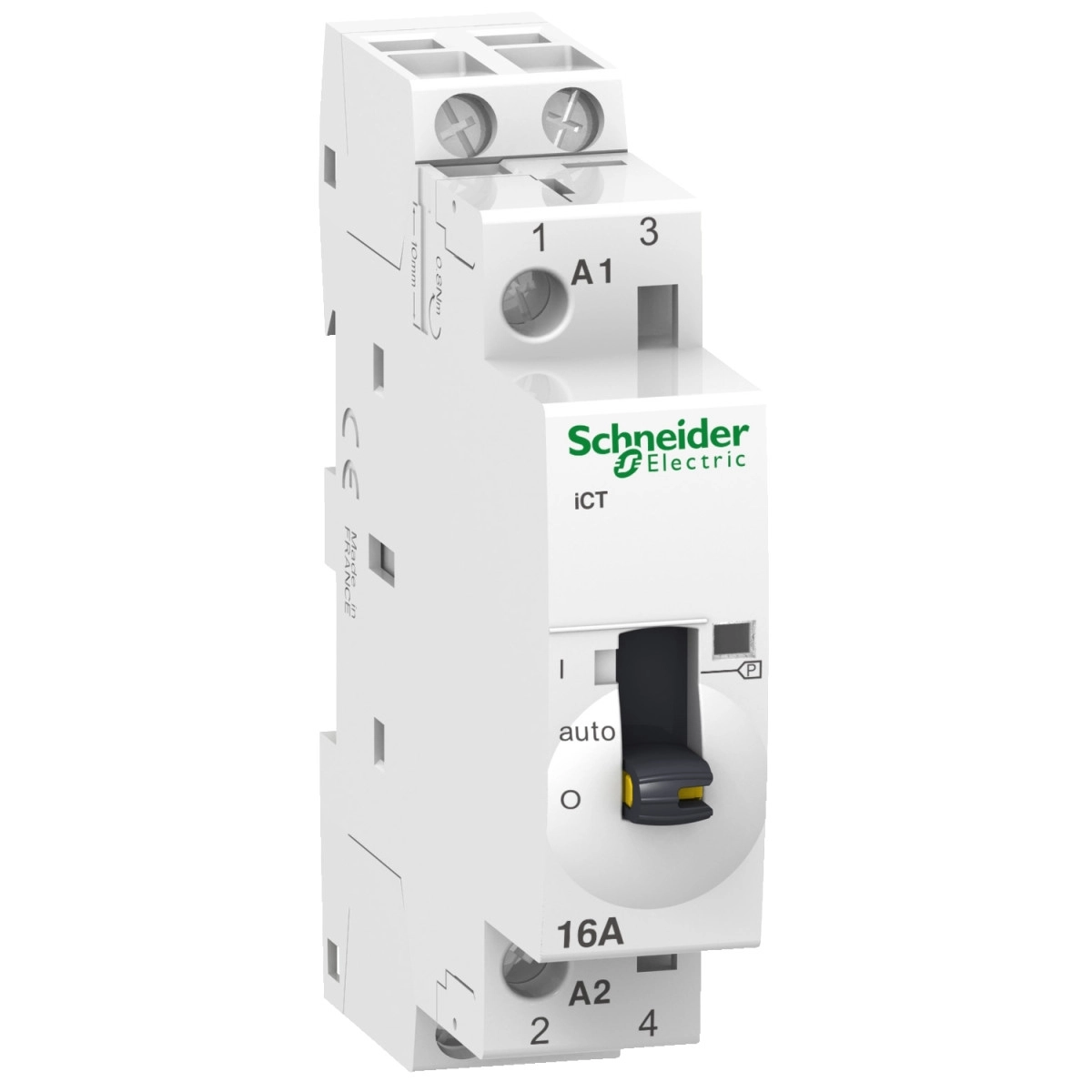

A Schneider Electric Acti9 iCT termékcsalád A9C23712 cikkszámú, kompakt 2 pólusú kontaktora ideális megoldást kínál motor, fűtés és világítás vezérlésére különböző alkalmazási területeken. Ez a 16A-es, fehér színű, DIN sínre pattintható készülék tökéletesen illeszkedik mind lakóépületek, mind kisebb kereskedelmi létesítmények villamos rendszereibe.
A Schneider Electric Acti9 iCT16A kontaktor két darab alaphelyzetben nyitott (2NO) érintkezőt tartalmaz, amelyek 16A AC-7A és 6A AC-7B üzemmódban működtethetők. A készülék távolról és manuálisan is vezérelhető, vezérlőáramköri feszültsége 230...240V AC 50Hz. A magas minőségű kontaktor üzemi feszültsége 250V AC 50Hz, szigetelési feszültsége pedig eléri az 500V AC 50/60Hz-et. Lökőfeszültség-állósága 4kV, ami kiemelkedő védelmet biztosít túlfeszültség ellen.
A termék műszaki paraméterei között említésre méltó a kiváló mechanikai élettartam (1 000 000 kapcsolási ciklus) és az elektromos élettartam, amely alkalmazástól függően 30 000 - 100 000 ciklus között mozog a különböző szabványok szerint. Teljesítményfelvétele rendkívül alacsony, mindössze 1,2W 250V AC mellett, a tartási teljesítményfelvétel 2,7VA, míg a bekapcsolási teljesítményfelvétel 9,2VA. A kapcsolási frekvencia akár napi 100 művelet is lehet, és a készülék működése vizuálisan is nyomon követhető az állapotjelzőnek köszönhetően. A kontaktor zaj szintje mindössze 30 dB, ami csendes működést biztosít.
A Schneider Electric Acti9 iCT16A kompakt méretekkel rendelkezik: 81 mm magas, 18 mm széles és 60 mm mély, ami lehetővé teszi az elosztószekrényben való helytakarékos elhelyezést. A 35 mm-es szimmetrikus DIN sínre történő gyors és egyszerű felszerelése mindössze 2 egység (9 mm-es osztás) helyet foglal. A csatlakozóterminálok tunnel típusúak, amelyek mind a tápáramkör, mind a vezérlőáramkör esetében rugalmas bekötési lehetőségeket biztosítanak. A megfelelő rögzítéshez 0,8 Nm nyomatékkal kell meghúzni a csavarokat. A készülék IP20-as védettségi fokozattal rendelkezik, és -5...60 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklete pedig -40...70 °C között van. Működési magassága tengerszint felett legfeljebb 2000 m lehet, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55 °C-on.
Schneider Electric Acti 9 iCT16A - A9C23712 - kézi vezérlésű kontaktor, 50Hz, 2NO, 230 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Rövid terméknév: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram: 16 A AC-7A, 6 A AC-7B
Érintkező összetétele: 2 NO
Hálózat típusa: AC
Vezérlés típusa: Távoli és kézi vezérlés
Vezérlőáramköri feszültség: 230...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítmény: 1,2 W 250 V AC-nél
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartási teljesítményfelvétel: 2,7 VA
Bekapcsolási teljesítmény: 9,2 VA
Szerelési mód: Bepattintós
Szerelési felület: 35 mm-es szimmetrikus DIN sín
9 mm-es osztások: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 60 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 16 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 6 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások - terminálok
Vezérlőáramkör: alagút típusú terminálok 2 kábel(ek) 1,5 mm² merev
Vezérlőáramkör: alagút típusú terminálok 1 kábel(ek) 1,5...2,5 mm² merev
Vezérlőáramkör: alagút típusú terminálok 2 kábel(ek) 1,5...2,5 mm² hajlékony
Tápáramkör: alagút típusú terminálok 1 kábel(ek) 1...4 mm² hajlékony
Tápáramkör: alagút típusú terminálok 1 kábel(ek) 1,5...6 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m
Tápáramkör: 0,8 N.m
Kompatibilitás
Termékkompatibilitás: IACTs
Kompatibilitási kód: ICT
Környezeti feltételek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2
Trópusállóság: 2 megfelel az EN 60947-4-1 szerint
2 megfelel az EN 61095 szerint
2 megfelel az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Üzemi környezeti hőmérséklet: -5...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
