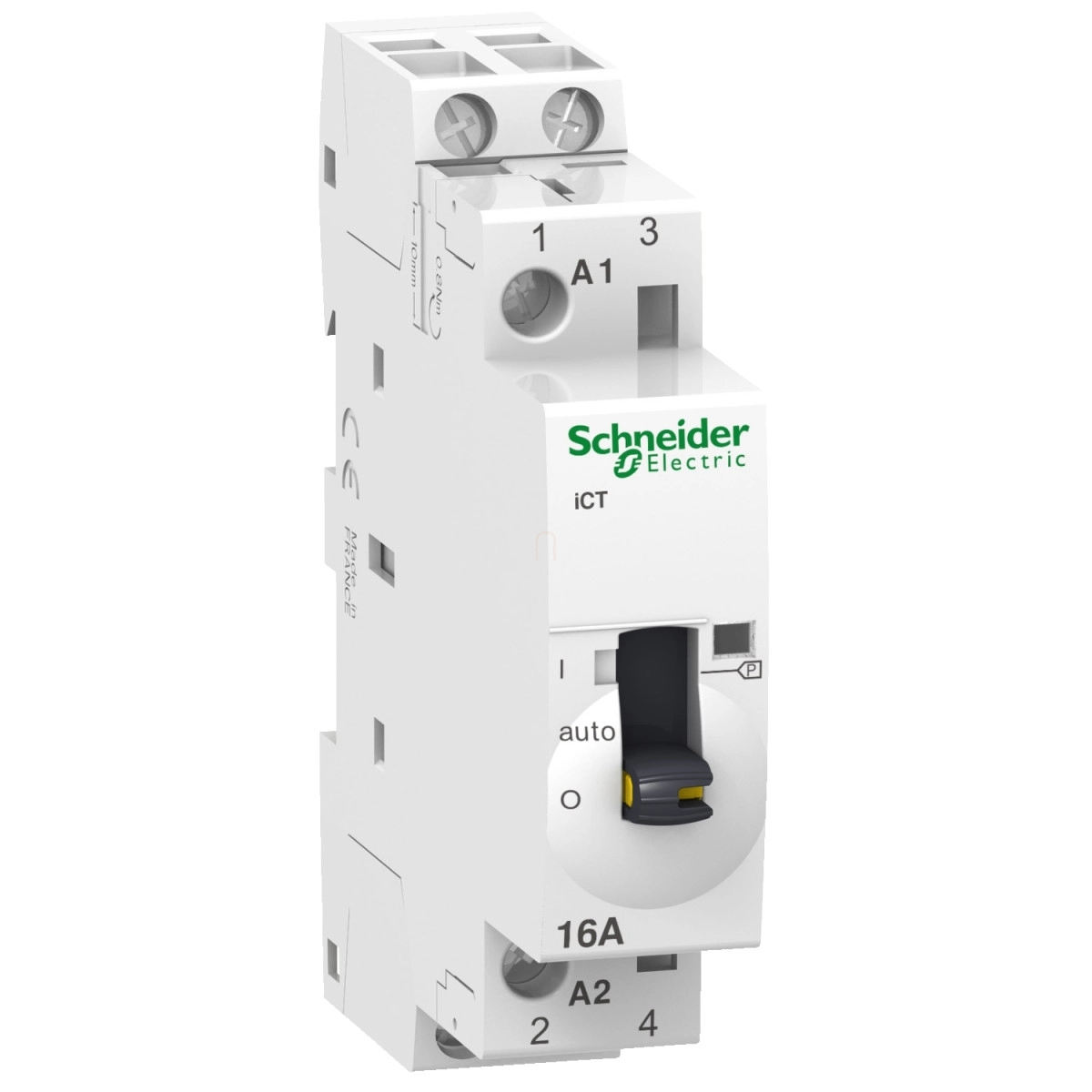

A Schneider Electric Acti9 iCT16A (A9C23512) kontaktor egy rendkívül megbízható és sokoldalú kapcsolóeszköz, amely tökéletes megoldást kínál motor-, fűtés- és világítási alkalmazásokhoz. Ez a 2 pólusú, 2NO (két nyitó érintkező) konfigurációval rendelkező kontaktor különösen alkalmas kisebb méretű, de igényes ipari és lakossági vezérlési feladatokhoz, ahol a táv- és kézi vezérlés kombinációja szükséges.
A kontaktor 220V AC 50 Hz vezérlőfeszültséggel működik, és 16A terhelést képes kapcsolni AC-7A alkalmazásokban, illetve 6A-t AC-7B esetén. A készülék névleges üzemi feszültsége 250V AC 50 Hz, szigetelési feszültsége pedig 500V AC 50/60 Hz. A termék rendkívül strapabíró, amit jól mutat az 1 millió ciklusos mechanikai élettartam, valamint a különböző alkalmazási kategóriákban elért kiemelkedő elektromos élettartam. AC-7A kategóriában például 100.000 kapcsolási ciklus, míg AC-1 besorolásban szintén 100.000 kapcsolási ciklus érhető el, ami hosszú távú, megbízható működést biztosít.
A Schneider Electric Acti9 iCT16A kontaktor könnyen telepíthető DIN-sínre, clip-on rögzítési móddal. Mindössze 18 mm széles, 81 mm magas és 68,5 mm mély kompakt méretével ideális választás olyan helyszínekre, ahol korlátozott a rendelkezésre álló hely. A készülék működési hőmérséklet-tartománya -5°C és +60°C között van, így széles körben alkalmazható különböző környezeti feltételek mellett. A kontaktor működését vizuális visszajelző is segíti, amely egyértelműen mutatja az aktuális állapotot. A 100 kapcsolási művelet/nap kapcsolási frekvencia megfelel a legtöbb alkalmazás követelményeinek.
A csatlakozási lehetőségek terén is rugalmas a termék: a teljesítmény áramkör alagút típusú csatlakozókkal van ellátva, amelyek 1-4 mm² rugalmas kábelt vagy 1,5-6 mm² merev vezetéket fogadnak, míg a vezérlő áramkör csatlakozói 1,5-2,5 mm² közötti keresztmetszetű kábelekhez alkalmasak. A kapcsoló megfelelő védelmi szinttel rendelkezik: IP20 az IEC 60529 szabvány szerint, illetve IP40 a moduláris burkolatnak köszönhetően. A termék teljes mértékben megfelel az IEC/EN 61095 szabvány követelményeinek, és 2-es szennyezettségi fokozatra van méretezve. A maximális üzemi tengerszint feletti magasság 2000 m, ami a legtöbb telepítési helyszín esetében megfelelő. A kontaktor energiafogyasztása is kedvező: tartási teljesítményfelvétele mindössze 2,7 VA, a bekapcsolási teljesítménye pedig 9,2 VA.
Schneider Electric Acti 9 iCT16A - A9C23512 műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Eszköz típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram [Ie]: 16 A AC-7A, 6 A AC-7B
Pólusok érintkező összetétele: 2 NO
Hálózat típusa: AC
Vezérlés típusa: Táv- és kézi vezérlés
Vezérlő áramkör feszültsége [Uc]: 220 V AC 50 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 50 Hz
Maximális teljesítmény: 1,2 W 250 V AC-nél
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges impulzus állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartási teljesítményfelvétel: 2,7 VA
Bekapcsolási teljesítmény: 9,2 VA
Szerelési mód: Rápattintható
Rögzítőelem: 35 mm szimmetrikus DIN sín
9 mm osztások: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 68,5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 16 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 6 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Csatlakozók: Vezérlő áramkör: alagút típusú csatlakozók 2 kábel(ek) 1,5 mm² merev
Teljesítmény áramkör: alagút típusú csatlakozók 1 kábel(ek) 1…4 mm² rugalmas
Teljesítmény áramkör: alagút típusú csatlakozók 1 kábel(ek) 1,5…6 mm² merev
Vezérlő áramkör: alagút típusú csatlakozók 1 kábel(ek) 1,5…2,5 mm² merev
Vezérlő áramkör: alagút típusú csatlakozók 2 kábel(ek) 1,5…2,5 mm² rugalmas
Meghúzási nyomaték: Vezérlő áramkör: 0,8 N.m
Teljesítmény áramkör: 0,8 N.m
Kompatibilitás
Termék kompatibilitás: IACTs
Kompatibilitási kód: ICT
Piaci szegmens: Kis kereskedelmi, Lakossági
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fokozat: 2
Trópusi kivitel: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti üzemi hőmérséklet: -5…60°C
Tárolási környezeti hőmérséklet: -40…70°C
