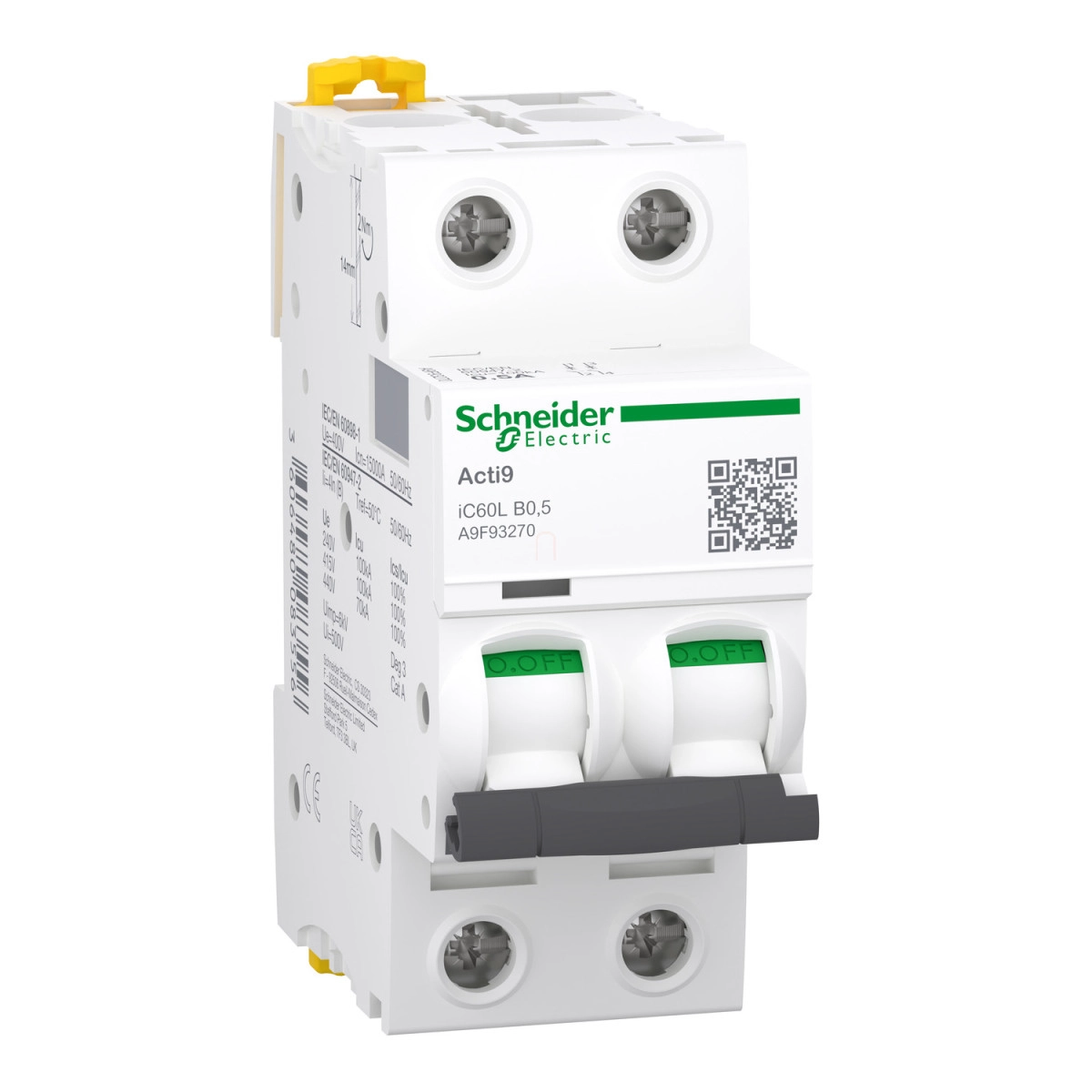

Az Acti9 iC60L kismegszakító a Schneider Electric kiváló minőségű védelmi eszköze, amely elsősorban olyan villamos elosztóhálózatokban alkalmazható, ahol magas zárlati teljesítményre van szükség. Az A9F93270 típusú, 2 pólusú, B karakterisztikájú kismegszakító 0,5 A névleges áramerősséggel biztosítja a megfelelő védelmet mind DC, mind AC hálózatokban, különösen érzékeny elektronikus berendezések számára.
A termék kiemelkedő műszaki jellemzői közé tartozik a rendkívüli zárlati megszakítóképesség: 100 kA Icu értékkel rendelkezik 12-133 V AC, valamint 220-240 V és 380-415 V AC tartományban az IEC/EN 60947-2 szabvány szerint, továbbá 70 kA a 440 V AC tartományban. Egyenáramú alkalmazásokhoz 20 kA zárlati megszakítóképességet biztosít 125 V DC feszültségig. A kismegszakító az IEC/EN 60898-1 szabvány szerint 15000 A Icn értékkel rendelkezik 400 V AC hálózaton. Ezek az értékek garantálják a megbízható működést még extrém zárlati körülmények között is.
A termék számos technikai előnnyel rendelkezik: termikus-mágneses kioldóegységgel van felszerelve, B görbe karakterisztikával, ami 4-szeres névleges áram ±20% mágneses kioldási határt jelent. A szakaszolásra való alkalmasság lehetővé teszi a kismegszakító biztonsági leválasztóként történő használatát, megfelelve az IEC/EN 60947-2 és 60898-1 szabványoknak. A 3-as korlátozási osztályba tartozik az IEC/EN 60898-1 szerint, ami kiváló energiakorlátozási képességet jelent. Az iC60L 500 V AC névleges szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal rendelkezik, így jó védettséget biztosít a hálózati zavarokkal szemben. A működtető kar (toggle) kapcsolóval kezelhető, és vizuális kontaktuspozíció-kijelzéssel rendelkezik a biztonságos üzemeltetés érdekében. A kismegszakító helyi jelzéssel (trip indicator) is el van látva, amely egyértelműen mutatja a kioldás tényét.
A Schneider Electric Acti9 iC60L kismegszakító DIN-sínre szerelhető, fix rögzítéssel. Kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal mind felül, mind alul. Méretei kompaktak: 85 mm magasság, 36 mm szélesség és 78,5 mm mélység. A csatlakozás egyetlen sorkapcson történhet felül vagy alul, amely 1-25 mm² merev vagy 1-16 mm² rugalmas vezetéket fogad. A vezeték csupaszolási hossza 14 mm, a csatlakozások meghúzási nyomatéka 2 Nm. A készülék mechanikai élettartama 20000 ciklus, elektromos élettartama 10000 ciklus, ami hosszú távú, megbízható működést biztosít.
A termék környezeti jellemzői figyelemre méltóak: IP20 védettséggel rendelkezik az IEC 60529 szerint, 3-as szennyezettségi fokozatú környezetben használható, IV-es túlfeszültség kategóriába tartozik, és 2-es tropikalizálási fokozatnak felel meg az IEC 60068-1 szerint. Széles hőmérsékleti tartományban működik: -35°C és +70°C között üzemeltethető, tárolási hőmérséklettartománya -40°C és +85°C közötti. Relatív páratartalom 95% 55°C-on, üzemeltetési magasság 0-2000 m. Ezek a paraméterek biztosítják, hogy a kismegszakító a legkülönbözőbb környezeti feltételek mellett is megbízhatóan működjön.
Schneider Electric Acti9 iC60L - A9F93270 - kismegszakító, 2P, B, 0.5A, monokonnekt műszaki adatok
Általános műszaki adatok
Alkalmazási terület: Elosztás
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Termék típusa: Kismegszakító
Rövid terméknév: iC60L
Pólusok: 2P
Védett pólusok száma: 2
Névleges áram: 0,5 A
Hálózat típusa: DC, AC
Kioldóegység technológia: Termikus-mágneses
Karakterisztika: B
Megszakítóképesség
Zárlati megszakítóképesség:
100 kA Icu 12...133 V AC 50/60 Hz (EN/IEC 60947-2)
100 kA Icu 220...240 V AC 50/60 Hz (EN/IEC 60947-2)
100 kA Icu 380...415 V AC 50/60 Hz (EN/IEC 60947-2)
70 kA Icu 440 V AC 50/60 Hz (EN/IEC 60947-2)
20 kA Icu <= 125 V DC (EN/IEC 60947-2)
15000 A Icn 400 V AC 50/60 Hz (EN/IEC 60898-1)
Felhasználási kategória: A kategória (EN/IEC 60947-2)
Szakaszolásra való alkalmasság: Igen (EN/IEC 60947-2 és EN/IEC 60898-1)
Szabványok: EN/IEC 60947-2, EN/IEC 60898-1
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 4 x In +/- 20 %
Üzemi zárlati megszakítóképesség:
100 kA 100 % (EN/IEC 60947-2) - 12...133 V AC 50/60 Hz
100 kA 100 % (EN/IEC 60947-2) - 220...240 V AC 50/60 Hz
100 kA 100 % (EN/IEC 60947-2) - 380...415 V AC 50/60 Hz
70 kA 100 % (EN/IEC 60947-2) - 440 V AC 50/60 Hz
20 kA 100 % (EN/IEC 60947-2) - <= 125 V DC
Korlátozási osztály: 3 (EN/IEC 60898-1)
Névleges szigetelési feszültség: 500 V AC 50/60 Hz (EN/IEC 60947-2)
Névleges lökőfeszültség-állóság: 6 kV (EN/IEC 60947-2)
Kontaktus pozíció kijelzés: Igen
Vezérlési mód: Toggle (kapcsolókar)
Szerelési és méret adatok
Helyi jelzés: Kioldásjelző
Szerelési mód: Fix
Szerelési alap: DIN-sín
Fésűs gyűjtősín kompatibilitás: Fent vagy lent: IGEN
9 mm-es lépésközök: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78,5 mm
Szín: Fehér
Elektromos csatlakozások
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások:
Egyetlen sorkapocs (fent vagy lent) 1...25 mm² merev
Egyetlen sorkapocs (fent vagy lent) 1...16 mm² rugalmas
Vezeték csupaszolási hossz: 14 mm felső vagy alsó bekötéshez
Meghúzási nyomaték: 2 N.m fent vagy lent
Hibaáram-védelem: Külön blokk
Környezeti feltételek
IP védettségi fokozat: IP20 (IEC 60529)
Szennyezettségi fokozat: 3 (EN/IEC 60947-2)
Túlfeszültség kategória: IV
Tropikalizálás: 2 (IEC 60068-1)
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési magasság: 0...2000 m
Környezeti hőmérséklet üzemeltetéskor: -35…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
