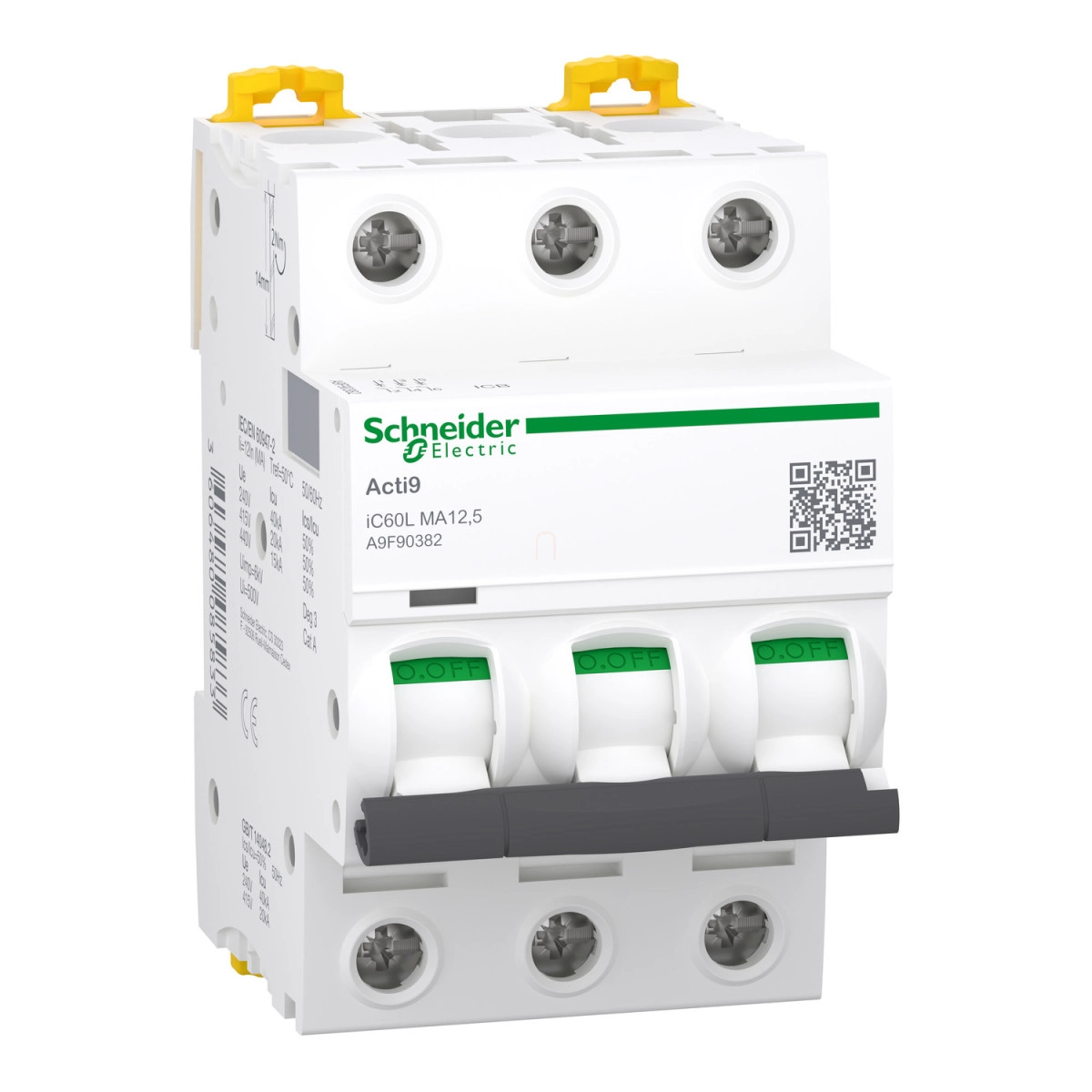

Schneider Electric Acti9 iC60L - A9F90382 - pillanatkioldású kismegszakító, 3P, MA, 12.5A, monokonnekt
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A készülék nagy teljesítménye különösen értékes jellemző, mivel 15 kA megszakítóképességgel rendelkezik 440 V AC feszültségen, 20 kA-rel 380...415 V AC tartományban, és kiemelkedő 40 kA megszakítóképességgel 220...240 V AC feszültségszinten, 50/60 Hz frekvencián. Az Acti9 iC60L kismegszakító A felhasználási kategóriába tartozik az EN/IEC 60947-2 szabvány szerint, és teljeskörűen megfelel a szigetelésre vonatkozó követelményeknek is. A készülék mágneses kioldási határértéke a névleges áram 12-szerese ±20% tűréssel, ami optimális motorvédelmet biztosít túlterhelés vagy rövidzárlat esetén.
A telepítést megkönnyíti a DIN sínre való rögzíthetőség, a top és bottom csatlakoztatási lehetőség, valamint a 9 mm pitch, ami 6 egységnyi helyet jelent az elosztótáblában. A fehér színű készülékház 85 mm magas, 54 mm széles és 78,5 mm mély. A kismegszakító rendelkezik trip (kioldás) állapotjelzővel, és toggle típusú kapcsolóval működtethető. Csatlakoztathatósága rugalmas: egyetlen terminálra (felül vagy alul) 1-25 mm² merev vagy 1-16 mm² hajlékony vezeték csatlakoztatható, 14 mm csupaszolási hosszal, 2 Nm meghúzási nyomaték mellett. A készülék IP20-as védettséggel rendelkezik, és széles működési hőmérséklettartománnyal (-35...70°C) büszkélkedhet, ami lehetővé teszi használatát szélsőséges környezeti feltételek között is.
A Schneider Electric Acti9 iC60L A9F90382 kismegszakító figyelemreméltó élettartammal is rendelkezik: mechanikai tartóssága 20000 ciklus, elektromos tartóssága 10000 ciklus, ami hosszútávú, megbízható működést biztosít. A névleges szigetelési feszültség (Ui) 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV. A készülék kompatibilis fésűssínekkel és elosztóblokkokkal felső vagy alsó csatlakozással. Földzárlat elleni védelme külön blokkal valósítható meg. Az eszköz a túlfeszültség IV-es kategóriába tartozik, és 3-as szennyezettségi fokozatnak felel meg az EN/IEC 60947-2 szabvány szerint, valamint 2-es trópusi környezeti besorolással rendelkezik az IEC 60068-1 alapján. Üzemi tengerszint feletti magassága 0-2000 méter, relatív páratartalom-állósága 95% 55°C-on.
Schneider Electric Acti9 iC60L - A9F90382 műszaki adatok
Fő tulajdonságok
Eszköz alkalmazása: Motor
Termékcsalád: Acti9
Termék neve: Acti9 iC60
Termék vagy komponens típusa: Kismegszakító
Eszköz rövid neve: iC60L
Pólusok leírása: 3P
Védett pólusok száma: 3
Névleges áram [In]: 12,5 A
Hálózat típusa: AC
Kioldási egység technológiája: Mágneses
Görbe kód: MA
Megszakítóképesség
15 kA Icu 440 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
20 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
40 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Felhasználási kategória
A kategória az EN 60947-2 szerint
A kategória az IEC 60947-2 szerint
Szigetelésre való alkalmasság
Igen, megfelel az EN 60947-2 szerint
Igen, megfelel az IEC 60947-2 szerint
Szabványok
EN 60947-2
IEC 60947-2
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határérték: 12 x In +/- 20%
Névleges üzemi megszakítóképesség [Ics]:
10 kA 50% az EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
7,5 kA 50% az EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
20 kA 50% az EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
Korlátozási osztály: 3 az EN/IEC 60898-1 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-2 szerint
Kapcsolóállás-jelző: Igen
Vezérlés típusa: Kapcsoló
Helyi jelzés
Kioldásjelző
Szerelési mód
Rögzített
Szerelési alap
DIN sín
Fésűssín és elosztóblokk kompatibilitás
Felső vagy alsó: IGEN
9 mm-es osztás: 6
Méretek
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78,5 mm
Csatlakoztathatóság
Csatlakozások - sorkapcsok: Egyetlen sorkapocs (felül vagy alul) 1...25 mm² merev, Egyetlen sorkapocs (felül vagy alul) 1...16 mm² hajlékony
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Egyéb tulajdonságok
Földzárlatvédelem: Külön blokk
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezettségi fokozat: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 0...2000 m
Működési környezeti hőmérséklet: -35...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Mechanikai és elektromos élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
