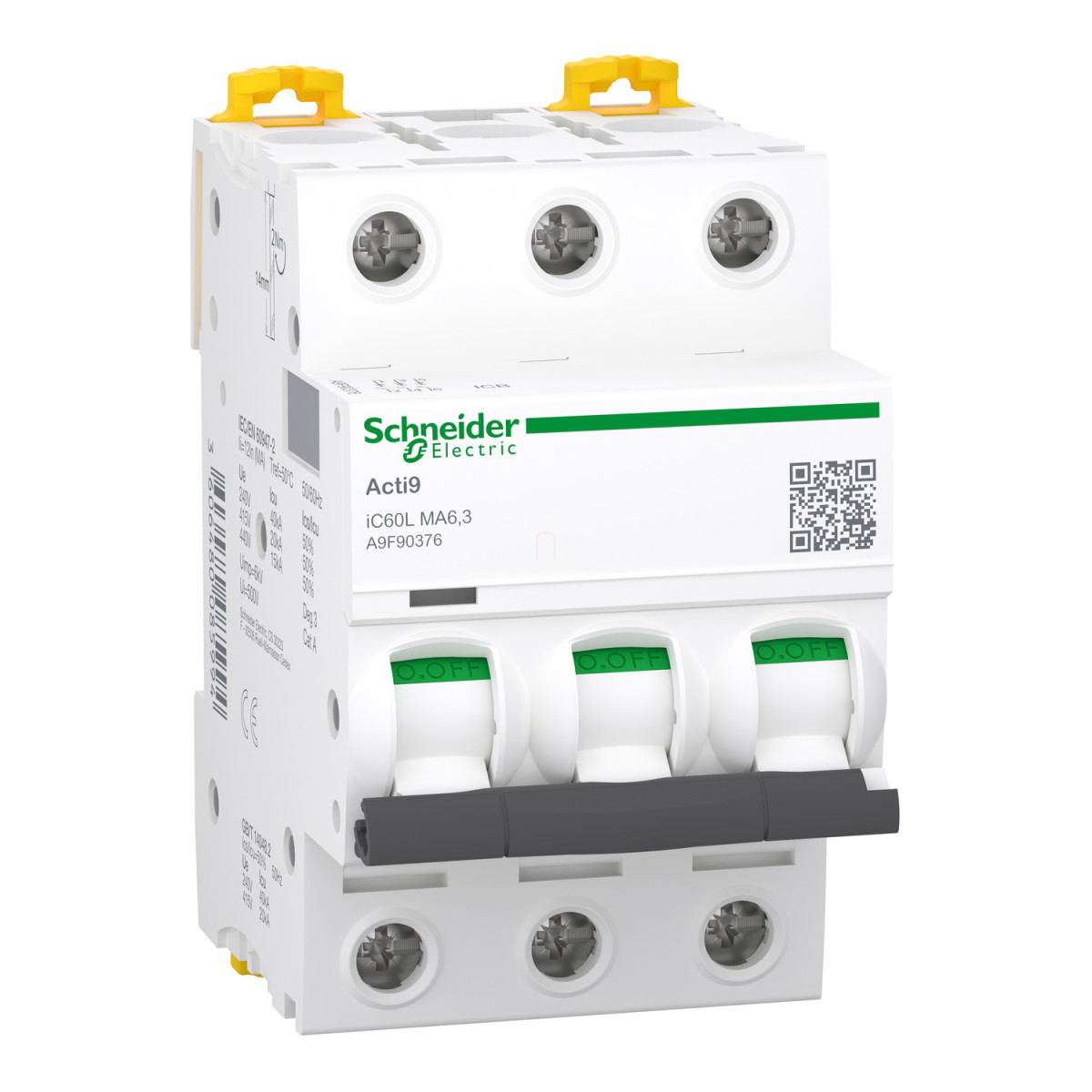

A Schneider Electric Acti9 iC60L (A9F90376) egy speciálisan motor alkalmazásokhoz tervezett, 3-pólusú pillanatkioldású kismegszakító (MCB), amely kiváló védelmet biztosít villamos hálózatokban. A termék 6,3 amperes névleges áramerősséggel, MA típusú kioldási karakterisztikával és 20kA megszakítóképességgel rendelkezik az IEC/EN 60947-2 szabvány szerint.
Az Acti9 iC60L kismegszakító kiemelkedő teljesítményt nyújt különböző feszültségszinteken. Megszakítóképessége 15 kA 440 V AC hálózaton, 20 kA 380-415 V AC tartományban, és 40 kA 220-240 V AC feszültségen - mindez 50/60 Hz-es váltakozó áramú rendszerekben. A készülék mágneses kioldási határa a névleges áram 12-szerese ±20% tűréssel, ami különösen alkalmassá teszi motorvédelmi alkalmazásokhoz. Az eszköz tökéletesen megfelel az IEC 60947-2 és EN 60947-2 szabványoknak, valamint "A" felhasználási kategóriába tartozik mindkét szabvány szerint.
A termék kialakítása professzionális felhasználásra készült. Megbízható leválasztó funkcióval rendelkezik az IEC és EN 60947-2 szabványoknak megfelelően, ami biztonságos karbantartást tesz lehetővé. A névleges szigetelési feszültség (Ui) 500 V AC 50/60 Hz, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV mindkét szabvány szerint. A készülék rendelkezik érintkezőállás-jelzővel és működtetése billenőkarral történik, ami kényelmes használatot biztosít.
A Schneider Electric Acti9 iC60L kismegszakító telepítése rendkívül egyszerű, DIN sínre rögzíthető, és kompatibilis a fésűs gyűjtősínekkel mind felső, mind alsó csatlakozással. A készülék 6 darab 9 mm-es osztást foglal el a DIN sínen, méretei 85 mm (magasság) × 54 mm (szélesség) × 78,5 mm (mélység). A fehér színű készülék kiemelkedő mechanikai és elektromos élettartammal büszkélkedhet: 20 000 mechanikai és 10 000 elektromos kapcsolási ciklus. A csatlakoztatás merev vezetékekkel 1-25 mm² keresztmetszetig, hajlékony vezetékekkel pedig 1-16 mm² tartományban lehetséges. A vezetékcsupaszítási hossz 14 mm, a csatlakozások meghúzási nyomatéka 2 Nm.
A termék kiváló környezeti tulajdonságokkal rendelkezik: IP20-as védettség, 3-as szennyezettségi fok, IV-es túlfeszültség kategória, valamint széles üzemi hőmérséklet-tartomány (-35°C és +70°C között). 2000 méteres tengerszint feletti magasságig alkalmazható, és ellenáll akár 95%-os relatív páratartalomnak 55°C-on. Tárolási hőmérséklete -40°C és +85°C között lehet. Az A9F90376 cikkszámú iC60L kismegszakító ideális választás olyan ipari és kereskedelmi alkalmazásokhoz, ahol megbízható motorvédelemre van szükség.
Schneider Electric Acti9 iC60L - A9F90376 - pillanatkioldású kismegszakító, 3P, MA, 6.3A, monokonnekt műszaki adatok
Termék alapadatok
Alkalmazás: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Termék vagy komponens típusa: Kismegszakító
Eszköz rövid neve: iC60L
Pólusok leírása: 3P
Védett pólusok száma: 3
Névleges áram: 6,3 A
Hálózat típusa: AC
Kioldó egység technológiája: Mágneses
Kioldási görbe kód: MA
Elektromos jellemzők
Megszakítóképesség:
15 kA Icu 440 V AC 50/60 Hz-en az EN/IEC 60947-2 szerint
20 kA Icu 380...415 V AC 50/60 Hz-en az EN/IEC 60947-2 szerint
40 kA Icu 220...240 V AC 50/60 Hz-en az EN/IEC 60947-2 szerint
Felhasználási kategória:
A kategória az EN 60947-2 szerint
A kategória az IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Szabványok: IEC 60947-2, EN 60947-2
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 12 × In +/- 20 %
Névleges üzemi megszakítóképesség [Ics]:
10 kA 50 % az EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
7,5 kA 50 % az EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
20 kA 50 % az EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
Korlátozási osztály: 3 az EN/IEC 60898-1 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-2 szerint
Fizikai jellemzők
Érintkezőállás-jelző: Igen
Vezérlés típusa: Billenőkar
Helyi jelzés: Kioldásjelző
Rögzítési mód: Fix
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások: 6
Méretek (mag × szél × mély): 85 mm × 54 mm × 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozás
Csatlakozók - kapcsok:
Egyes kapocs (felül vagy alul) 1…25 mm² merev
Egyes kapocs (felül vagy alul) 1…16 mm² rugalmas
Vezetékcsupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 Nm felül vagy alul
Földzárlat elleni védelem: Külön blokk
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezettségi fok: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 0...2000 m
Környezeti hőmérséklet üzem közben: -35…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
