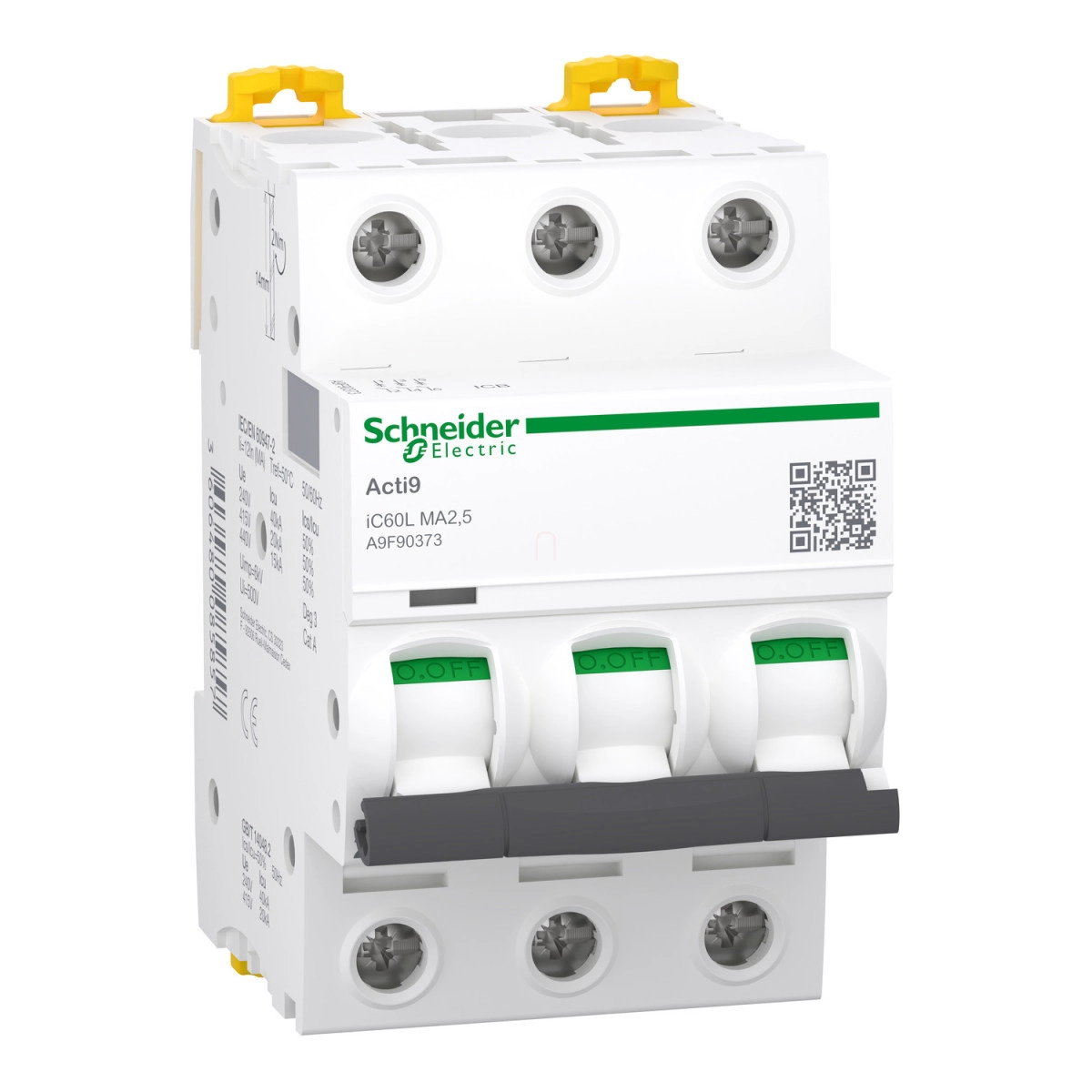

A Schneider Electric Acti9 iC60L (A9F90373) kismegszakító professzionális villamos kapcsolóberendezés, amely kifejezetten motorvédelmi alkalmazásokra lett kifejlesztve. Ez a 3 pólusú, 2,5 amperes, MA jelleggörbével rendelkező készülék optimális védelmet nyújt motorok számára, mivel kimondottan a motorindítási áramlökések kezelésére tervezték.
Az Acti9 termékcsalád részeként az iC60L kiemelkedő műszaki paraméterekkel rendelkezik. A készülék 20 kA megszakítóképességgel bír 380-415V AC hálózaton (az IEC/EN 60947-2 szabványnak megfelelően), míg alacsonyabb feszültségszinten (220-240V) akár 40 kA megszakítóképességet is elér. Magasabb feszültségen (440V) is robusztus, 15 kA megszakítóképességgel rendelkezik. Mágneses kioldási határértéke a névleges áram 12-szerese ±20% tűréssel, ami ideálissá teszi motorvédelmi alkalmazásokhoz. Ez a kioldási karakterisztika lehetővé teszi a motorindítási áram elfogadását, miközben hatékony védelmet nyújt rövidzárlat esetén.
A készülék technikai paraméterei imponálóak: 500V AC névleges szigetelési feszültség, 6 kV lökőfeszültség-állóság, IV-es túlfeszültség kategória, és 3-as szennyezettségi fokozat jellemzi. A kapcsoló pozíciójelzővel rendelkezik a gyors állapotfelismerés érdekében, valamint trip (kioldás) indikátorral, amely jelzi, ha a kismegszakító hibaállapot miatt oldott ki. Az iC60L szélsőséges környezeti feltételek között is megbízhatóan működik: -35...+70°C üzemi hőmérséklet-tartományban használható, akár 2000 méteres tengerszint feletti magasságig, valamint 95% relatív páratartalom mellett 55°C-on. A készülék mechanikai élettartama 20 000 kapcsolási ciklus, míg elektromos élettartama 10 000 ciklus.
A Schneider Electric A9F90373 kismegszakító telepítése és használata rendkívül praktikus: szabványos DIN-sínre szerelhető, felső vagy alsó bekötésű, 9 mm-es osztástávolsággal, 6 modul szélességben. A csatlakozások egyes terminálokkal történnek, amelyek 1-25 mm² merev vagy 1-16 mm² rugalmas vezetékek fogadására alkalmasak. A vezetékek csupaszítási hossza 14 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 2 Nm. A készülék méretei kompaktak: 85 mm magasság, 54 mm szélesség és 78,5 mm mélység.
Schneider Electric Acti9 iC60L - A9F90373 - pillanatkioldású kismegszakító, 3P, MA, 2.5A, monokonnekt műszaki adatok
Általános információk
Alkalmazás: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Készülék típus: Kismegszakító (MCB)
Rövid név: iC60L
Műszaki paraméterek
Pólusok: 3P
Védett pólusok száma: 3
Névleges áram: 2.5 A
Hálózat típus: AC
Kioldó egység technológia: Mágneses
Kioldási jelleggörbe: MA
Megszakítóképesség:
15 kA Icu 440 V AC 50/60 Hz (EN/IEC 60947-2)
20 kA Icu 380...415 V AC 50/60 Hz (EN/IEC 60947-2)
40 kA Icu 220...240 V AC 50/60 Hz (EN/IEC 60947-2)
Felhasználási kategória: A kategória (EN/IEC 60947-2)
Leválasztásra alkalmas: Igen (EN/IEC 60947-2)
Szabványok: EN 60947-2, IEC 60947-2
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 12 x In +/- 20 %
Névleges üzemi megszakítóképesség:
10 kA 50% (EN/IEC 60947-2) - 380...415 V AC
7.5 kA 50% (EN/IEC 60947-2) - 440 V AC
20 kA 50% (EN/IEC 60947-2) - 220...240 V AC
Korlátozási osztály: 3 (EN/IEC 60898-1)
Névleges szigetelési feszültség: 500 V AC 50/60 Hz (EN/IEC 60947-2)
Névleges lökőfeszültség-állóság: 6 kV (EN/IEC 60947-2)
Kapcsoló állapot jelző: Igen
Vezérlési típus: Billenőkapcsolós
Helyi jelzés: Trip (kioldás) jelző
Szerelési információk
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: IGEN
9 mm-es osztás: 6
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78.5 mm
Szín: Fehér
Tartóssági jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozás típus:
Egyes terminál (felső vagy alsó) 1...25 mm² merev
Egyes terminál (felső vagy alsó) 1...16 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 2 N.m
Földzárlat-védelem: Külön blokk
Környezeti jellemzők
IP védettség: IP20 (IEC/EN 60529)
Szennyezettségi fok: 3 (EN/IEC 60947-2)
Túlfeszültségi kategória: IV
Trópusállóság: 2 (IEC 60068-1)
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 0...2000 m
Üzemi környezeti hőmérséklet: -35...70°C
Tárolási környezeti hőmérséklet: -40...85°C
