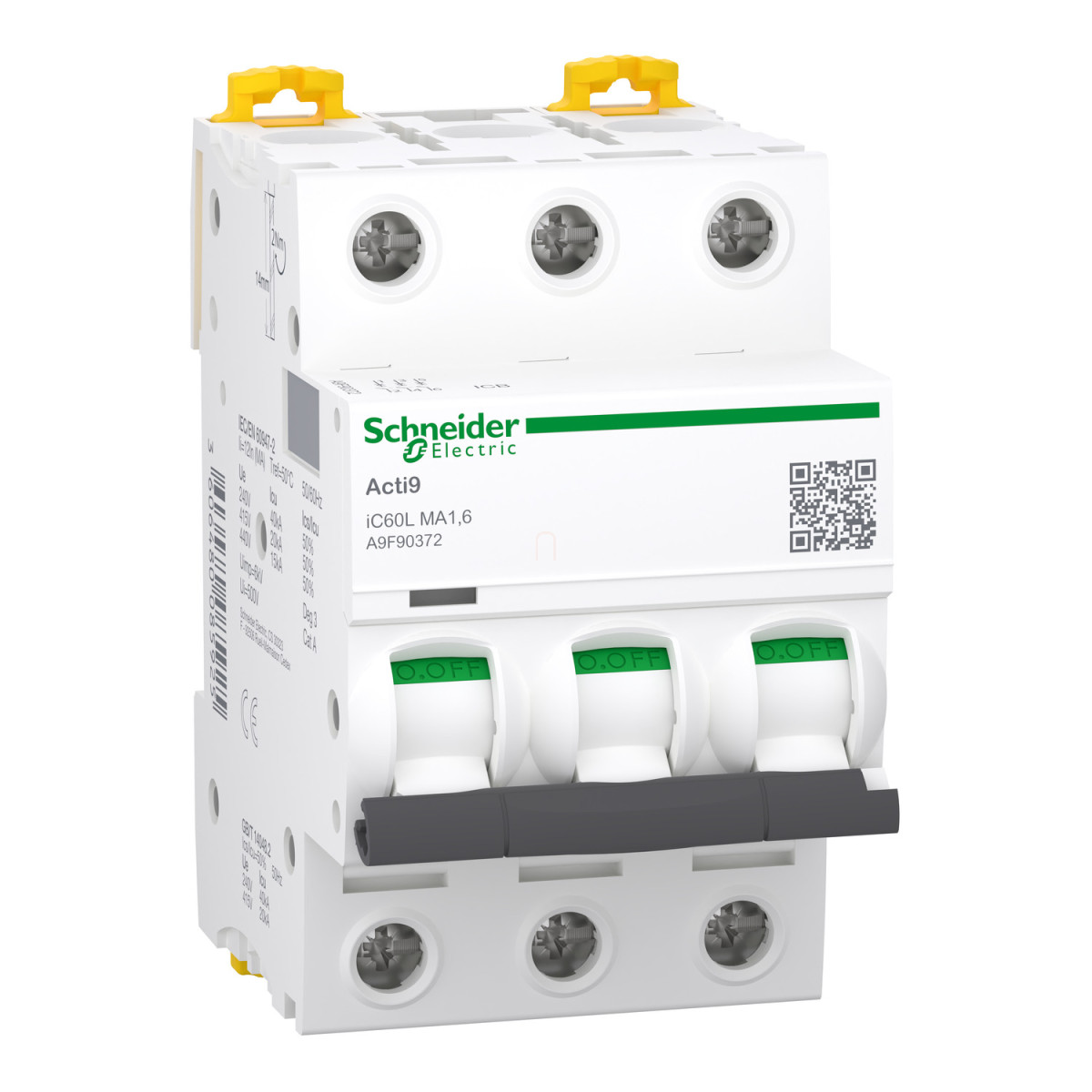

A Schneider Electric Acti9 iC60L (A9F90372) egy professzionális minőségű, három pólusú kismegszakító (MCB), amely kifejezetten motorvédelmi alkalmazásokra lett tervezve. Ez a kompakt készülék 1,6 amperes névleges árammal és MA görbe szerinti karakterisztikával rendelkezik, ami különösen alkalmassá teszi olyan alkalmazásokban, ahol gyors mágneses kioldásra van szükség, például motorindítási áramok kezelésekor.
Az Acti9 iC60L kismegszakító kiemelkedő megszakítóképességgel büszkélkedhet: 20 kA-es megszakítóképesség 380-415V AC hálózaton, 15 kA 440V AC feszültségen, valamint 40 kA 220-240V AC esetén, mindezt 50/60 Hz frekvencián, az IEC/EN 60947-2 szabványnak megfelelően. A készülék mágneses kioldási határa a névleges áram 12-szerese, ±20% tűréssel. Ez a tulajdonság biztosítja, hogy a motorindítási áramokat ne kapcsolja le, viszont a rövidzárlati áramokat azonnal megszakítsa, megvédve ezzel a rendszert a károsodástól. A termék az A felhasználási kategóriába tartozik az EN/IEC 60947-2 szerint, és szigetelési célokra is alkalmazható ugyanezen szabványoknak megfelelően.
A Schneider Electric Acti9 iC60L kismegszakító modern, fehér színű, DIN-sínre szerelhető kivitelben készült, méretei kompaktnak mondhatók: 85 mm magasság, 54 mm szélesség és 78,5 mm mélység. A készülék rendelkezik kioldásjelzővel, ami segíti a gyors állapotfelmérést. Kapcsolási módja toggle (billentyűs) kivitelű, ami egyszerű és megbízható kezelést biztosít. A kismegszakító szigetelési feszültsége 500V AC (50/60 Hz), lökőfeszültség-állósága pedig 6 kV az EN/IEC 60947-2 szerint. Csatlakozókapcsai egyszerűen hozzáférhetők, mind felül, mind alul 1-25 mm² merev, illetve 1-16 mm² rugalmas vezetékek fogadására alkalmasak, 14 mm-es csupaszolási hosszal és 2 Nm meghúzási nyomatékkal.
A termék rendkívül tartós, mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama 10000 ciklus. IP20-as védettséggel rendelkezik az IEC/EN 60529 szerint. Széles működési hőmérséklettartománya (-35...+70°C) és 95%-os relatív páratartalom-tűrése (55°C-on) biztosítja, hogy a legkülönbözőbb környezeti feltételek mellett is megbízhatóan működjön. Telepítési magassága 0-2000 méter között lehet. A termék kompatibilis a fésűssín és elosztóblokk rendszerekkel, felül vagy alul csatlakoztatva, 6 darab 9 mm-es osztással.
Schneider Electric Acti9 iC60L - A9F90372 - pillanatkioldású kismegszakító, 3P, MA, 1.6A, monokonnekt műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Készülék rövid neve: iC60L
Termék vagy komponens típus: Kismegszakító (MCB)
Alkalmazás: Motor
Elektromos jellemzők
Pólusok száma: 3P
Védett pólusok száma: 3
Névleges áram: 1,6 A
Hálózat típusa: AC
Kioldó egység technológia: Mágneses
Görbe kód: MA
Mágneses kioldási határ: 12 x In +/- 20%
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség
Megszakítóképesség: 15 kA Icu 440 V AC 50/60 Hz mellett
Megszakítóképesség: 20 kA Icu 380...415 V AC 50/60 Hz mellett
Megszakítóképesség: 40 kA Icu 220...240 V AC 50/60 Hz mellett
Névleges üzemi megszakítóképesség: 10 kA 50% 380...415 V AC 50/60 Hz mellett
Névleges üzemi megszakítóképesség: 7,5 kA 50% 440 V AC 50/60 Hz mellett
Névleges üzemi megszakítóképesség: 20 kA 50% 220...240 V AC 50/60 Hz mellett
Korlátozási osztály: 3
Mechanikai jellemzők
Helyi jelzés: Kioldásjelző
Szerelési mód: Rögzített
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozók: Egyetlen kapocs (felül vagy alul) 1...25 mm² merev
Csatlakozók: Egyetlen kapocs (felül vagy alul) 1...16 mm² flexibilis
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram-védelem: Különálló blokk
Környezeti feltételek
IP védettségi fokozat: IP20
Szennyezési fok: 3
Túlfeszültség-kategória: IV
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti működési hőmérséklet: -35...70°C
Környezeti tárolási hőmérséklet: -40...85°C
Szabványok és megfelelőségek
Szabványok: IEC 60947-2, EN 60947-2
Felhasználási kategória: Kategória A
Szigetelésre való alkalmasság: Igen
