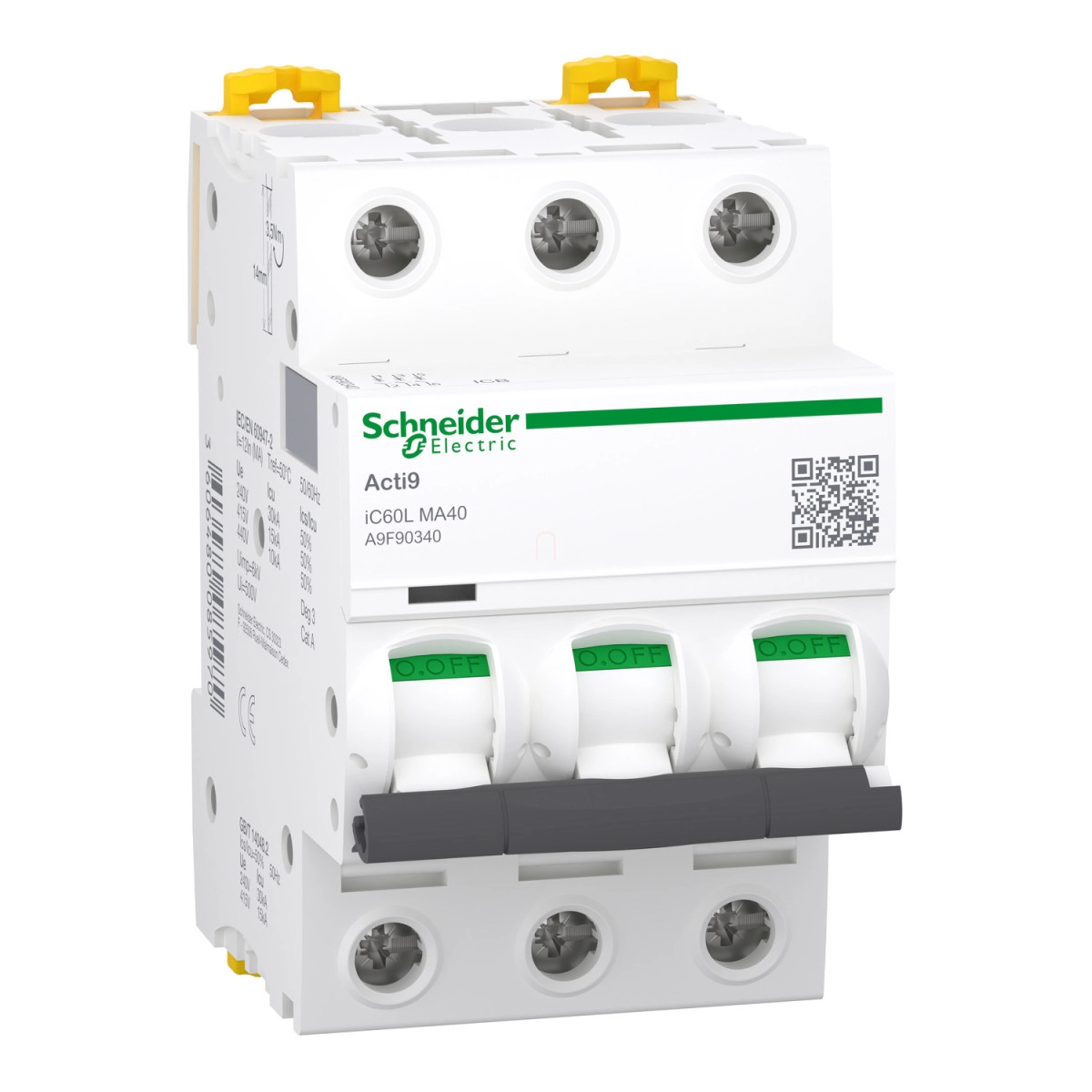

A Schneider Electric Acti9 iC60L egy professzionális miniatűr megszakító, amely elsősorban motorvédelmi alkalmazásokra lett kifejlesztve. Ez a 3 pólusú, 40 A névleges áramerősségű készülék kifejezetten ipari környezetben történő használatra készült, ahol a megbízhatóság és a magas működési teljesítmény alapvető követelmény.
Az A9F90340 cikkszámú megszakító MA karakterisztikával rendelkezik, ami speciálisan motorvédelmi alkalmazásokhoz optimalizált mágneses kioldást biztosít. Mágneses kioldási határértéke 12 x In +/- 20%, ami különösen alkalmassá teszi indítási áramlökésekkel járó alkalmazásokhoz. A készülék kimagasló megszakítóképességgel rendelkezik: 15 kA 380-415 V AC hálózaton, 30 kA 220-240 V AC hálózaton, valamint 10 kA 440 V AC hálózaton. Ez a megszakítóképesség megfelel az IEC/EN 60947-2 szabványnak, így a termék teljesíti a legmagasabb ipari biztonsági követelményeket.
A Schneider Electric Acti9 iC60L kiemelkedő műszaki jellemzői közé tartozik a 6 kV impulzusfeszültség-állóság, az 500 V szigetelési feszültség, valamint a 3-as korlátozási osztályba sorolás az IEC 60898-1 szabvány szerint. A készülék alkalmas leválasztásra, amit az EN/IEC 60947-2 szabvány szerint tanúsítottak. A mechanikai élettartama 20000 ciklus, míg elektromos élettartama 10000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A helyi jelzés segítségével a kioldott állapot azonnal látható, a kezelőkar pedig egyszerű kapcsolást tesz lehetővé.
A termék telepítése egyszerű, szabványos DIN-sínre szerelhető, és kompatibilis a fésűs sínek és elosztóblokkok alkalmazásával mind felső, mind alsó bekötés esetén. A csatlakozások egységes kialakításúak, 1-35 mm² tömör vagy 1-25 mm² hajlékony vezeték fogadására alkalmasak, 14 mm-es csupaszítási hosszal és 3,5 Nm meghúzási nyomatékkal. A készülék IP20-as védettséggel rendelkezik, és széles környezeti hőmérséklet-tartományban használható (-35...70 °C üzemeltetési, -40...85 °C tárolási). Szélsőséges körülmények között is megbízható működést kínál, amit a 2-es szintű trópusi klímavizsgálat és a 95%-os relatív páratartalom melletti tesztelés is bizonyít.
Schneider Electric Acti9 iC60L 3P, 40A, MA görbe, 15kA megszakító műszaki adatok
Főbb jellemzők
Készülék alkalmazás: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Termék vagy alkatrész típusa: Miniatűr megszakító
Eszköz rövid neve: iC60L
Pólusok leírása: 3P
Védett pólusok száma: 3
Névleges áram: 40 A
Hálózat típusa: AC
Kioldóegység technológia: Mágneses
Görbe kód: MA
Megszakítóképesség
10 kA Icu 440 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Felhasználási kategória
A kategória az EN 60947-2 szerint
A kategória az IEC 60947-2 szerint
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határérték: 12 x In +/- 20 %
Névleges üzemi megszakítóképesség:
15 kA 50 % az EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
7,5 kA 50 % az EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
5 kA 50 % az EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
Korlátozási osztály: 3 az EN/IEC 60898-1 szerint
Névleges szigetelési feszültség: 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az EN/IEC 60947-2 szerint
Kapcsolási helyzet kijelzése: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: Kioldásjelző
Műszaki adatok
Rögzítési mód: Fix
Rögzítési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felső vagy alsó: IGEN
9 mm osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Kapcsok: Egyetlen csatlakozó (felső vagy alsó) 1...35 mm² merev
Egyetlen csatlakozó (felső vagy alsó) 1...25 mm² hajlékony
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezettségi fok: 3 az EN/IEC 60947-2 szerint
Túlfeszültség kategória: IV
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési tengerszint feletti magasság: 0...2000 m
Környezeti levegő hőmérséklet üzemeltetésnél: -35...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
