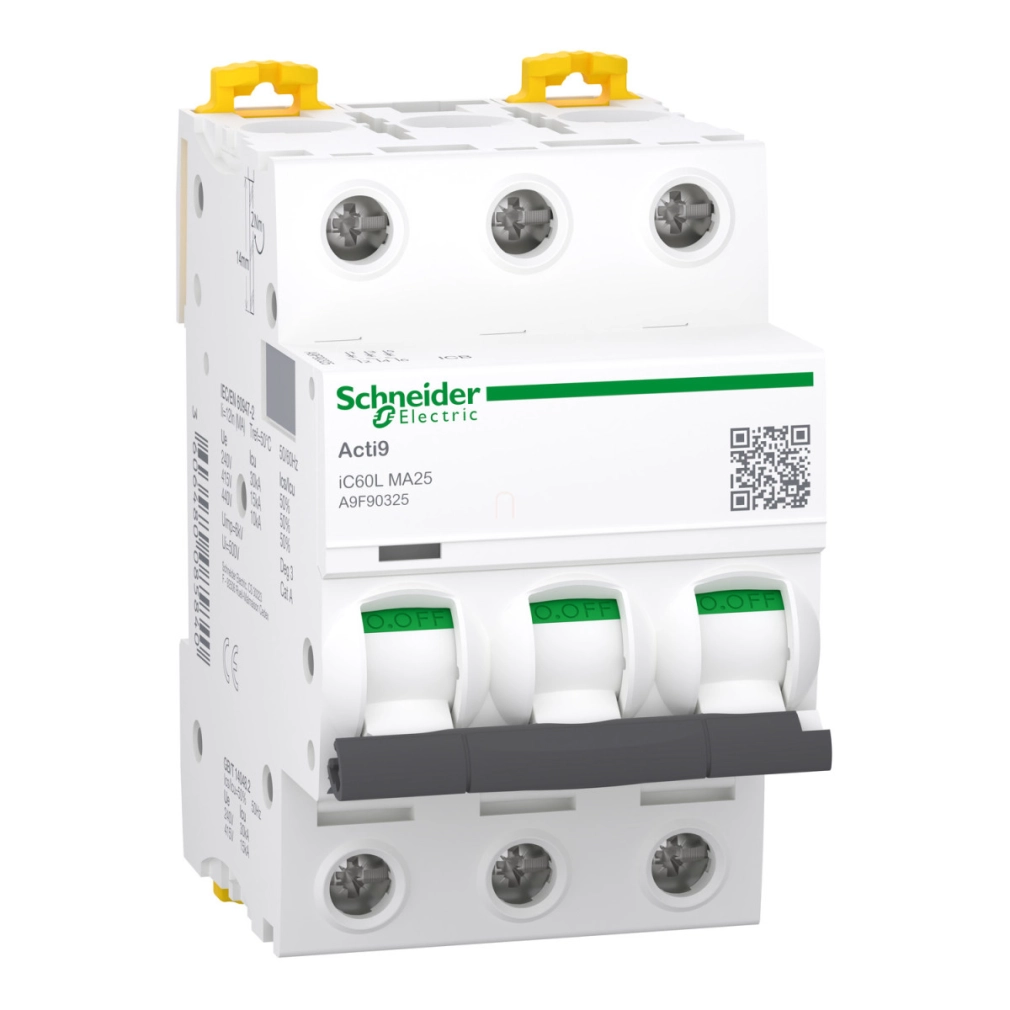

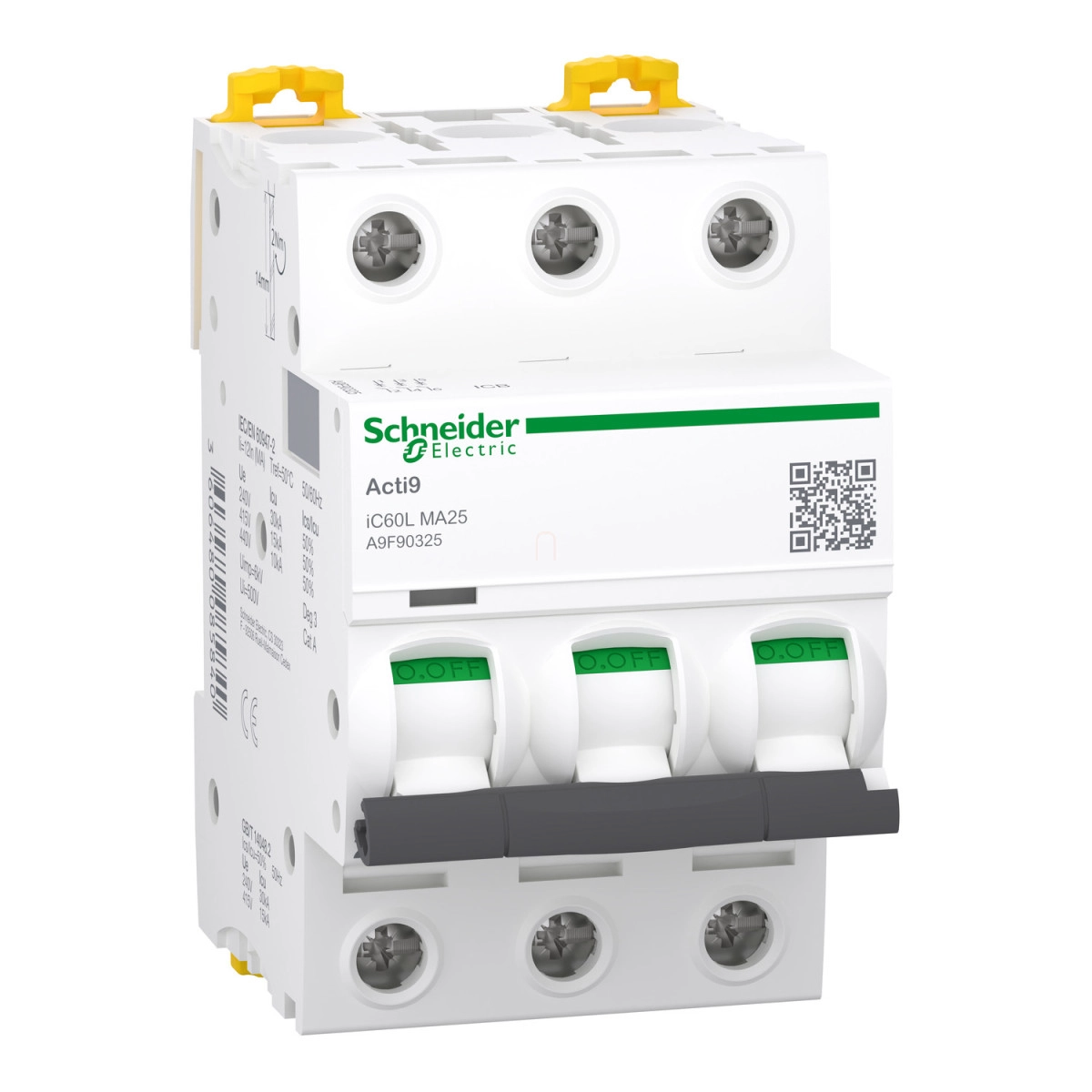

A Schneider Electric Acti9 iC60L kismegszakító (MCB) egy magasszintű védelmi eszköz, amelyet kifejezetten motorvédelmi alkalmazásokra terveztek. Az A9F90325 cikkszámú, 3 pólusú pillanatkioldású kismegszakító 25 amper névleges áramerősséggel rendelkezik, és kiváló megoldást jelent motorok indítási áramának kezelésére, illetve túláram elleni védelmére.
Az Acti9 termékcsalád iC60L sorozatának ez a tagja MA karakterisztikájú, ami azt jelenti, hogy kizárólag mágneses kioldással működik, termikus kioldás nélkül. A mágneses kioldás a névleges áram 12-szeresénél következik be, ±20% tűréshatárral. Ez az érték ideálissá teszi olyan alkalmazásokban, ahol a normál üzemi áram és az indítási áram között nagy a különbség, például motoroknál, ahol az indítási áram akár a névleges áram többszöröse is lehet.
A megszakító kimagasló, 15 kA megszakítóképességgel rendelkezik 380-415V AC hálózati feszültségen (50/60 Hz), amely megfelel az EN/IEC 60947-2 szabványnak. Más feszültségszinteken is kiváló értékeket mutat: 220-240V AC-nál 30 kA, míg 440V AC-nál 10 kA a megszakítóképessége. Az Ics (üzemi megszakítóképesség) értéke az Icu 50%-a, ami biztosítja, hogy a megszakító rövidzárlati megszakítás után is működőképes marad. A termék megfelel az A felhasználási kategóriának az EN/IEC 60947-2 szerint, és leválasztásra is alkalmas, amit ugyanezen szabványok igazolnak.
A Schneider Electric A9F90325 típusú kismegszakító kompakt méretekkel rendelkezik: 85 mm magas, 54 mm széles és 78,5 mm mély. DIN sínre szerelhető, és mind a felső, mind az alsó bekötési pontok alkalmasak fésűs sínek és elosztóblokkok fogadására. A készülék egy- és többeres, merev és rugalmas vezetékek fogadására egyaránt alkalmas: 1-25 mm² merev és 1-16 mm² rugalmas vezetékekhez. A vezetékek csatlakoztatásához 14 mm csupaszolási hossz szükséges, a csatlakozások meghúzási nyomatéka 2 Nm.
A beépített trip-jelző segítségével azonnal látható, ha a megszakító kioldott, ami megkönnyíti a hibadetektálást. A megszakító toggle típusú kapcsolóval működtethető, és kategória 3-as korlátozott áteresztőképességgel rendelkezik az EN/IEC 60898-1 szabvány szerint. A mechanikai élettartam 20 000 ciklus, az elektromos élettartam pedig 10 000 ciklus, ami hosszú távú, megbízható működést garantál. A termék IP20-as védettséggel rendelkezik, és széles hőmérséklettartományban üzemeltethető: -35°C és +70°C között, miközben akár 2000 méteres tengerszint feletti magasságig alkalmazható. A Schneider Electric Acti9 iC60L kismegszakító a 3-as szennyezettségi foknak és IV. túlfeszültség kategóriának is megfelel, így a legigényesebb ipari környezetekben is biztonságosan használható.
Schneider Electric Acti9 iC60L műszaki adatok
Általános jellemzők
Eszköz típusa: Kismegszakító (MCB)
Termékcsalád: Acti9
Termék név: Acti9 iC60
Rövid megnevezés: iC60L
Alkalmazási terület: Motor
Cikkszám: A9F90325
Elektromos jellemzők
Pólusok száma: 3P
Védett pólusok száma: 3
Névleges áram [In]: 25 A
Hálózat típusa: AC
Kioldó egység technológia: Mágneses
Karakterisztika kód: MA
Mágneses kioldási határérték: 12 x In +/- 20 %
Megszakítóképesség:
- 10 kA Icu 440 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
- 15 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
- 30 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
- 15 kA 50 % az EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
- 7,5 kA 50 % az EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
- 5 kA 50 % az EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
Korlátozási osztály: 3 az EN/IEC 60898-1 szerint
Felhasználási kategória: A kategória az EN/IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Mechanikai jellemzők
Kapcsolási állapot jelző: Igen
Kioldásjelző: Trip indicator
Vezérlési mód: Toggle (billenőkapcsoló)
Rögzítési mód: Fix
Szerelési alap: DIN sín
Fésűsín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozások - terminálok:
- Egy terminál (felül vagy alul) 1…25 mm² merev
- Egy terminál (felül vagy alul) 1…16 mm² rugalmas
Vezetékcsupaszolási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 2 N.m felül vagy alul
Földzárlat-védelem: Külön blokk
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezettségi fok: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti hőmérséklet üzemelés közben: -35…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
