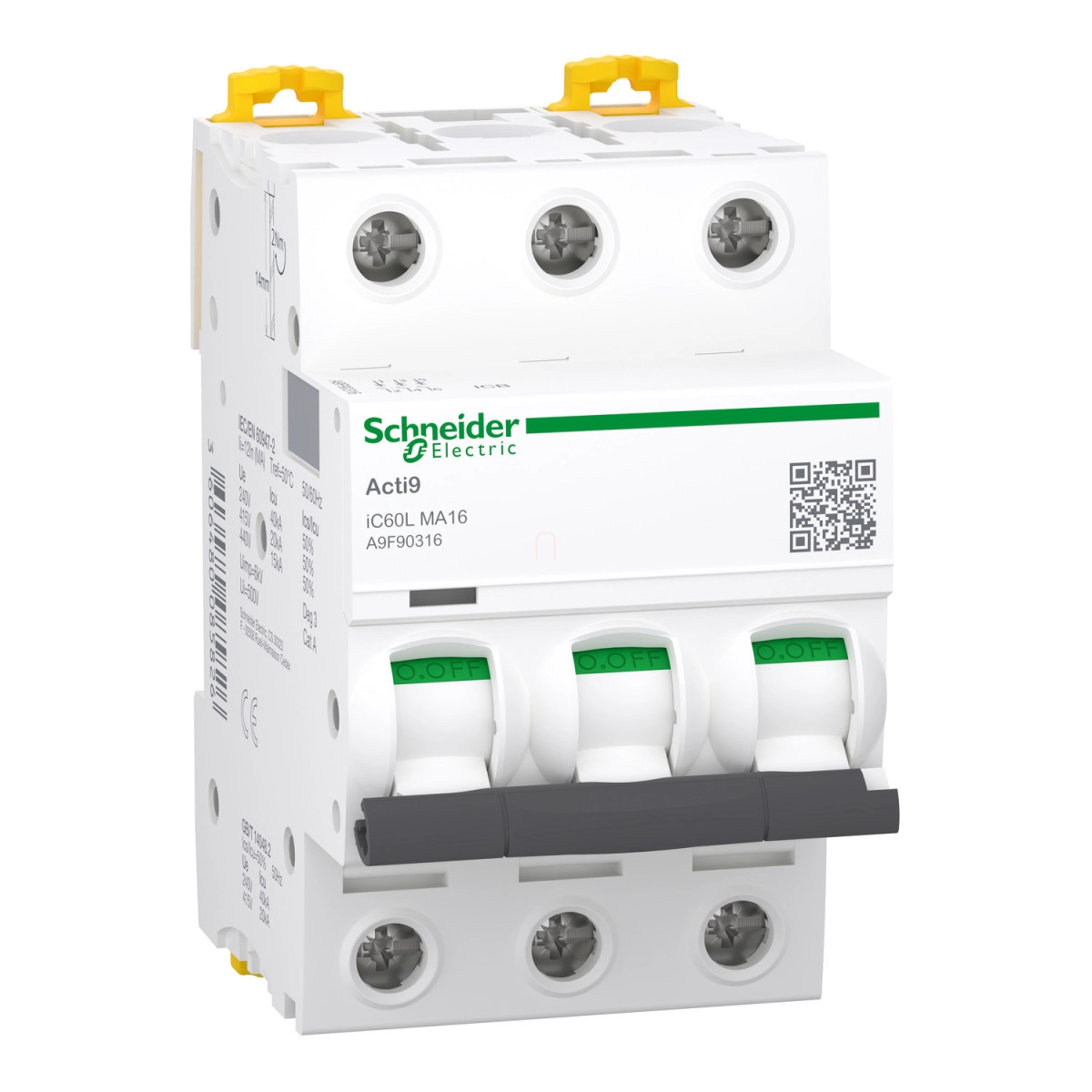

A Schneider Electric Acti9 iC60L (A9F90316) kismegszakító egy kiváló minőségű, 3 pólusú, MA karakterisztikájú védelmi eszköz, amelyet kifejezetten motorvédelmi alkalmazásokra terveztek. Ez a 16A névleges áramerősségű pillanatkioldású kismegszakító megfelel az IEC/EN 60947-2 szabványoknak, és kiemelkedő 20kA-es zárlati megszakítóképességgel rendelkezik.
Az Acti9 iC60L kismegszakító 3 védett pólussal rendelkezik, és AC típusú hálózatokban használható. A készülék mágneses kioldási technológiával működik, amely különösen hatékony a motorindítási áramlökések kezelésében. A mágneses kioldási határ 12 x In +/- 20%, ami optimális védelmet biztosít a váratlan túláramokkal szemben. A terméket úgy tervezték, hogy megfeleljen a legigényesebb ipari környezeteknek is, ahol fontos a megbízható motorvédelem.
A megszakító kiemelkedő műszaki paraméterekkel rendelkezik: 15 kA Icu 440 V AC-nél, 20 kA Icu 380-415 V AC-nél, és 40 kA Icu 220-240 V AC-nél, mind 50/60 Hz frekvencián. Az EN/IEC 60947-2 szerinti A kategóriába tartozik, és alkalmas leválasztásra. Az iC60L 500 V AC névleges szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal rendelkezik. A készülék zárlati korlátozási osztálya 3, az EN 60898-1 és IEC 60898-1 szabványoknak megfelelően.
A Schneider Electric A9F90316 kismegszakító telepítése rendkívül egyszerű, köszönhetően a fix rögzítési módnak és a DIN sínre szerelhetőségnek. Kompatibilis a fésűs sínekkel és elosztóblokkokkal, felül vagy alul csatlakoztatható. A készülék kapcsolási helyzetjelzővel és kioldásjelzővel is rendelkezik, ami megkönnyíti a vizsgálatot és a hibaelhárítást. A kismegszakító billenőkapcsolóval vezérelhető.
Fizikai tulajdonságai között szerepel a 85 mm magasság, 54 mm szélesség és 78,5 mm mélység. A készülék fehér színű, és hosszú élettartammal rendelkezik: mechanikai tartóssága 20000 ciklus, elektromos tartóssága pedig 10000 ciklus. A csatlakozási lehetőségek rugalmasak: felül vagy alul egyetlen sorkapocshoz csatlakoztatható 1-25 mm² merev vagy 1-16 mm² rugalmas vezetékkel, 14 mm-es vezetékcsupaszítási hosszal. A csatlakozók meghúzási nyomatéka 2 Nm.
Az A9F90316 kismegszakító IP20 védettséggel rendelkezik, így megfelelő védelmet nyújt érintés ellen. A szennyezettségi fok 3, a túlfeszültségi kategória IV, a trópusi korrózióállóság pedig 2 az IEC 60068-1 szerint. A készülék széles hőmérsékleti tartományban használható: üzemi környezeti hőmérséklete -35°C és +70°C között, tárolási hőmérséklete pedig -40°C és +85°C között van. Relatív páratartalom-tűrése 95% 55°C-on, és 0-2000 m tengerszint feletti magasságig használható.
Schneider Electric Acti9 iC60L - A9F90316 műszaki adatok
Általános jellemzők
Alkalmazás: Motor
Termékcsalád: Acti9
Termék neve: Acti9 iC60
Termék típusa: Kismegszakító
Készülék rövid neve: iC60L
Pólusok leírása: 3P
Védett pólusok száma: 3
Névleges áram: 16 A
Hálózat típusa: AC
Kioldási jellemzők
Kioldóegység technológiája: Mágneses
Görbe kód: MA
Mágneses kioldási határ: 12 x In +/- 20%
Megszakítóképesség
Megszakítóképesség:
15 kA Icu 440 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
20 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
40 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
10 kA 50% az EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
7,5 kA 50% az EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
20 kA 50% az EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
Elektromos jellemzők
Korlátozási osztály: 3 az EN/IEC 60898-1 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória az EN/IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Telepítés és működtetés
Helyi jelzés: Kioldásjelző
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűsín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztás: 6
Kapcsolat pozíció jelző: Igen
Vezérlési típus: Billenőkapcsoló
Csatlakozások
Csatlakozások - sorkapcsok:
Egyetlen sorkapocs (felül vagy alul) 1...25 mm² merev
Egyetlen sorkapocs (felül vagy alul) 1...16 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 10000 ciklus
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezettségi fok: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Trópusi korrózióállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti üzemi hőmérséklet: -35...70°C
Környezeti tárolási hőmérséklet: -40...85°C
Szabványok
Szabványok: IEC 60947-2, EN 60947-2
