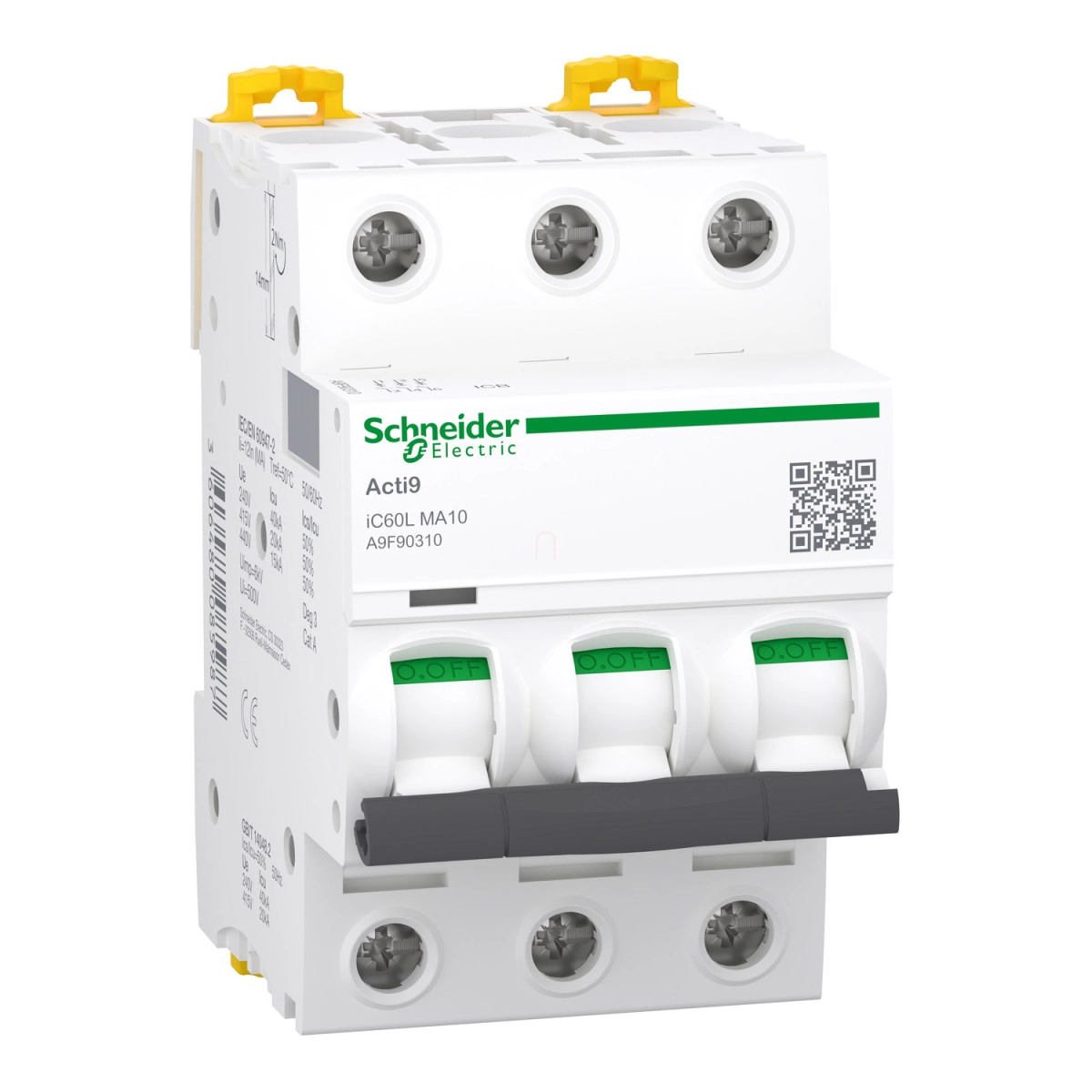

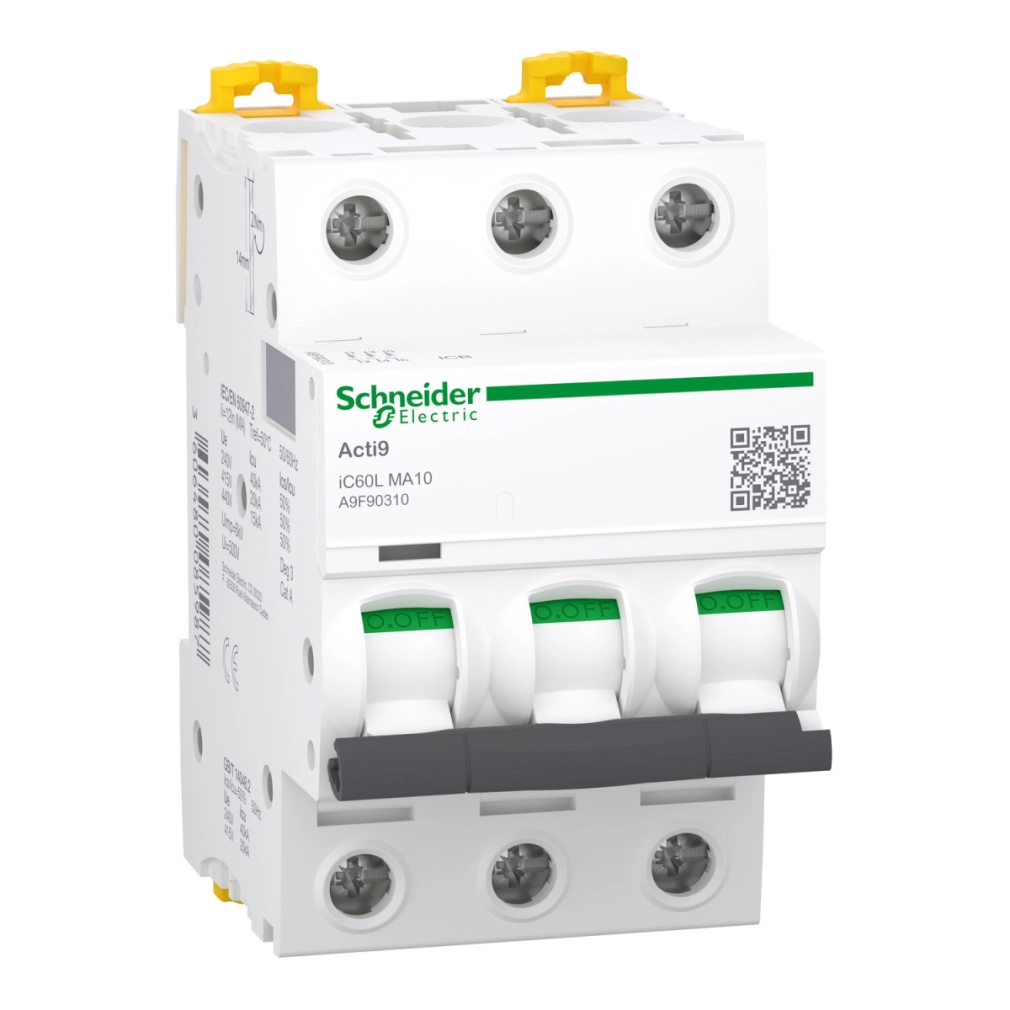

A Schneider Electric Acti9 iC60L A9F90310 kismegszakító egy kiváló minőségű motorvédelmi eszköz, amely tökéletes megoldást kínál a motorvezérlésekhez és speciális alkalmazásokhoz. Ez a 3 pólusú, 10A-es, MA karakterisztikájú kismegszakító kiemelkedő teljesítményt nyújt a legigényesebb ipari környezetben is. Az A9F90310 cikkszámú készülék a Schneider Electric népszerű Acti9 termékcsaládjának része, amely megbízhatóságáról és minőségéről ismert a szakemberek körében.
A kismegszakító kiemelkedő szakítóképességgel rendelkezik: 15 kA Icu 440V AC 50/60 Hz-en, 20 kA Icu 380-415V AC 50/60 Hz-en, valamint 40 kA Icu 220-240V AC 50/60 Hz-en az EN/IEC 60947-2 szabvány szerint. Ez a bontóképesség biztosítja, hogy az eszköz a legextrémebb rövidzárlati feltételek között is megbízhatóan működjön. A mágneskapcsolós kioldási technológia 12 x In +/- 20% mágneses kioldási határértékkel rendelkezik, ami ideálissá teszi motorok indítási áramlökéseinek kezelésére, miközben védelmet nyújt a rövidzárlatok ellen.
Az iC60L kismegszakító többféle beszerelési lehetőséget kínál, fix rögzítési móddal, DIN-sínre szerelhető kivitelben. Kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal, felső vagy alsó csatlakozással. A készülék méretei optimalizáltak: 85 mm magasság, 54 mm szélesség és 78,5 mm mélység, így könnyen beépíthető különböző elosztóberendezésekbe. A fehér színű készülékház professzionális megjelenést biztosít. A termék IP20-as védettséggel rendelkezik az IEC/EN 60529 szabvány szerint, és megfelel a 3-as szennyezettségi fokozatnak. A lokális jelzésrendszer kioldásjelzővel segíti az üzemeltetést.
A Schneider Electric Acti9 iC60L A9F90310 kismegszakító rendkívül tartós és megbízható: 20000 mechanikai és 10000 elektromos kapcsolási ciklust garantál. A készülék csatlakozása egyfázisú, és mind felső, mind alsó bekötést lehetővé tesz. A merev vezeték esetén 1-25 mm², hajlékony vezeték esetén 1-16 mm² keresztmetszetű kábel csatlakoztatható. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 2 Nm a biztonságos csatlakozás érdekében. Az eszköz széles hőmérséklettartományban üzemeltethető: -35°C és +70°C között működőképes, tárolási hőmérséklete pedig -40°C és +85°C között lehet. A relatív páratartalom 95% lehet 55°C-on, és akár 2000 méteres tengerszint feletti magasságig használható. Az Acti9 iC60L kismegszakító minden tekintetben megfelel a szigorú IEC 60947-2 és EN 60947-2 szabványoknak, ami garantálja a magas minőséget és a megbízható működést.
Schneider Electric Acti9 iC60L - A9F90310 műszaki adatok
Fő tulajdonságok
Eszköz alkalmazás: Motor
Termékcsalád: Acti9
Termék neve: Acti9 iC60
Termék típusa: Kismegszakító (MCB)
Rövidített név: iC60L
Pólusok leírása: 3P
Védett pólusok száma: 3
Névleges áram: 10 A
Hálózat típusa: AC
Kioldó egység technológiája: Mágneses
Kioldási görbe kódja: MA
Szakítóképesség
15 kA Icu 440V AC 50/60 Hz (EN/IEC 60947-2)
20 kA Icu 380...415V AC 50/60 Hz (EN/IEC 60947-2)
40 kA Icu 220...240V AC 50/60 Hz (EN/IEC 60947-2)
Műszaki jellemzők
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határérték: 12 x In +/- 20 %
Névleges üzemi szakítóképesség:
10 kA 50% (EN/IEC 60947-2) - 380...415V AC 50/60 Hz
7.5 kA 50% (EN/IEC 60947-2) - 440V AC 50/60 Hz
20 kA 50% (EN/IEC 60947-2) - 220...240V AC 50/60 Hz
Korlátozási osztály: 3 (EN/IEC 60898-1)
Névleges szigetelési feszültség: 500V AC 50/60 Hz (EN/IEC 60947-2)
Névleges lökőfeszültség-állóság: 6 kV (EN/IEC 60947-2)
Kontaktus pozíció jelző: Igen
Vezérlés típusa: Kapcsolókar
Fizikai tulajdonságok
Lokális jelzés: Kioldásjelző
Szerelési mód: Fix
Szerelési felület: DIN sín
Fésűs gyűjtősín kompatibilitás: Felső vagy alsó: IGEN
9 mm osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78.5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozó típus: Egyszerű csatlakozó (felső vagy alsó) 1...25 mm² merev, 1...16 mm² hajlékony
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felső vagy alsó
Földzárlat-védelem: Külön blokk
Környezeti feltételek
IP védettségi fokozat: IP20 (IEC/EN 60529)
Szennyezettségi fokozat: 3 (EN/IEC 60947-2)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-1)
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 0...2000 m
Üzemi környezeti hőmérséklet: -35...70°C
Tárolási környezeti hőmérséklet: -40...85°C
