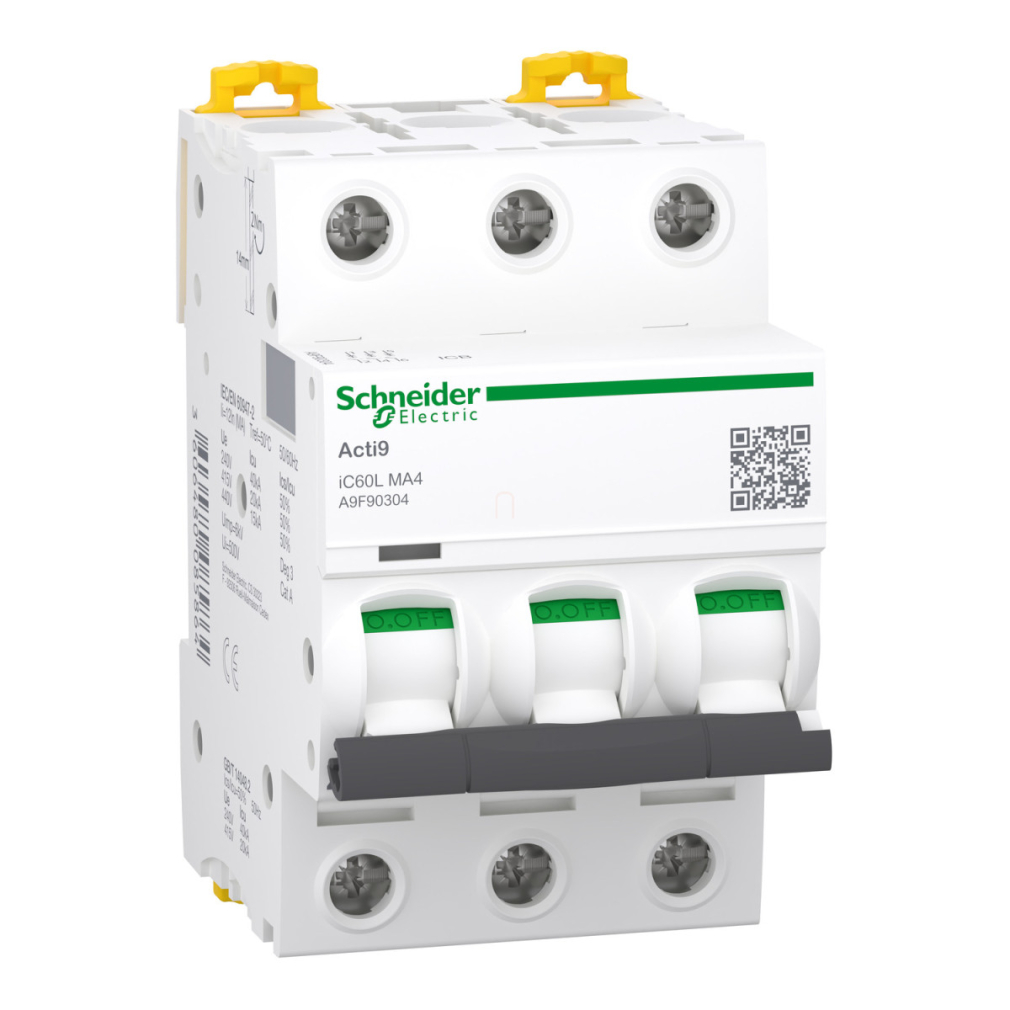

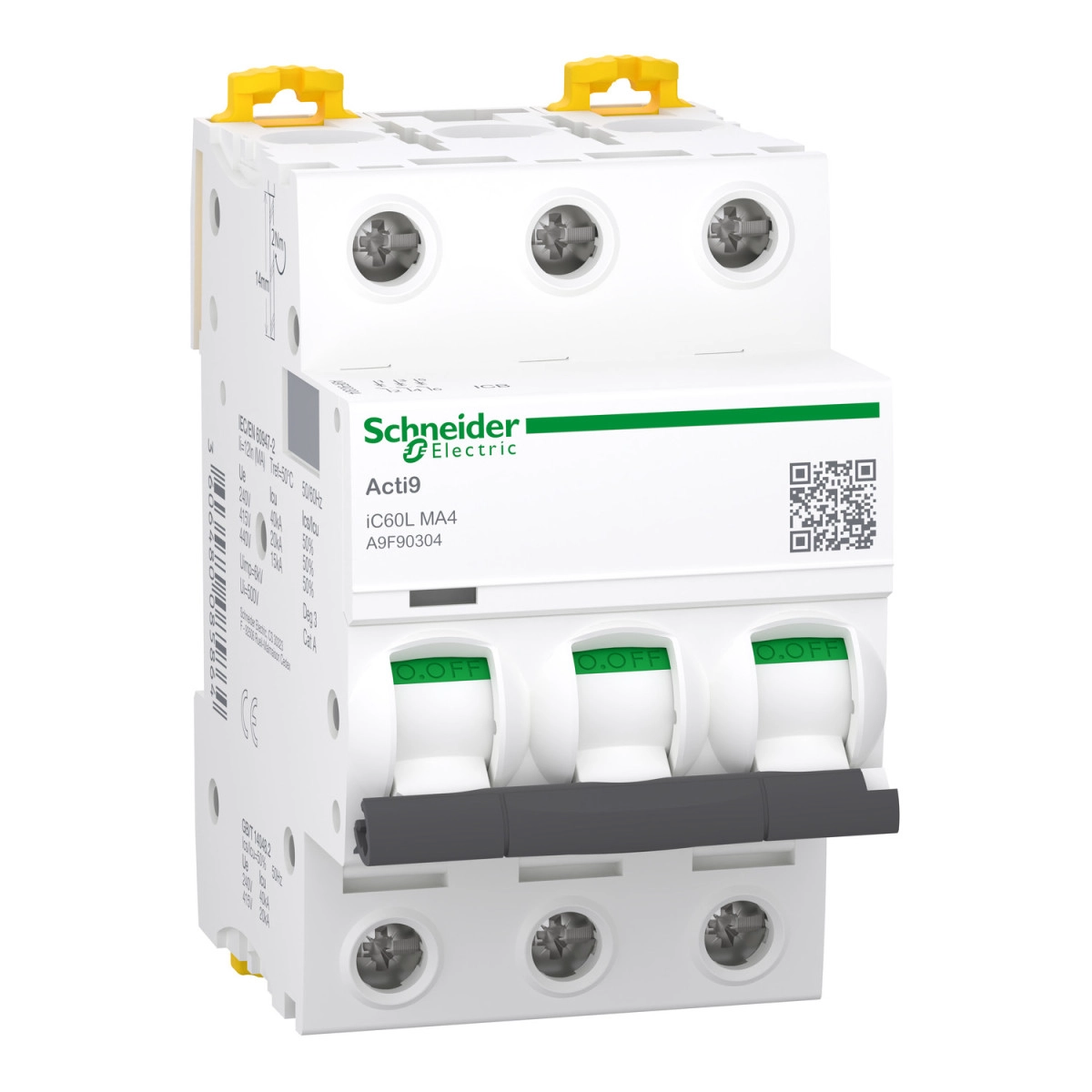

A Schneider Electric Acti9 iC60L sorozatú kismegszakító (A9F90304) a professzionális villamosipari alkalmazások egyik kiemelt védőeszköze, amely kifejezetten motorvédelmi célokra lett kifejlesztve. Ez a 3 pólusú, 4 amper névleges áramerősségű megszakító az MA kioldási karakterisztikával rendelkezik, amely különösen alkalmassá teszi motorindítási áramok kezelésére, ahol a magas indítóáramok gyakran előfordulnak.
A termék kiemelkedő rövidzárlati megszakítóképessége - 20 kA 380-415V AC feszültségen, 15 kA 440V AC-n, valamint 40 kA 220-240V AC tartományban - biztosítja a megfelelő védelmet még a legnehezebb ipari környezetben is. Az MA görbéjű kioldás 12-szeres névleges áramnál (+/- 20% toleranciával) aktiválódik, ami ideális motorvédelmi alkalmazásokhoz. A kismegszakító megfelel az EN/IEC 60947-2 szabványoknak, és "A" felhasználási kategóriába tartozik.
Az Acti9 iC60L kismegszakító egyaránt használható a vezetékek és a motorok védelmére. A mágneskapcsolókkal együtt alkalmazva komplett motorvédelmi rendszert alkot. A termék alkalmas leválasztásra is az EN/IEC 60947-2 szabványok szerint. Figyelemre méltó a kapcsolási tartóssága: mechanikai szempontból 20000, elektromos szempontból 10000 ciklust garantál, amely hosszú távú, megbízható működést biztosít.
A telepítés szempontjából előnyös tulajdonságai közé tartozik a DIN sínre szerelhetőség, a fix rögzítési mód, valamint a felül és alul egyaránt csatlakoztatható 1-25 mm² merev vagy 1-16 mm² rugalmas vezetékek fogadása. A termék kompatibilis a fésűssínekkel és elosztóblokkokkal, 6 db 9 mm-es osztásnyi helyet foglal. Méretei kompaktak: 85 mm magas, 54 mm széles és 78,5 mm mély. A csatlakozások meghúzási nyomatéka 2 Nm, a vezeték csupaszítási hossza 14 mm. A megszakító állásjelzővel és "trip" (kioldás) indikátorral rendelkezik, amelyek segítenek a gyors állapotfelismerésben.
A Schneider Electric A9F90304 kismegszakító működési környezetét tekintve is sokoldalú: -35 és +70 °C közötti hőmérséklettartományban használható, IP20-as védettségi fokozattal rendelkezik, és akár 2000 méteres tengerszint feletti magasságig telepíthető. Szennyezettségi foka 3-as, túlfeszültségi kategóriája IV-es az EN/IEC 60947-2 szerint. Névleges szigetelési feszültsége 500V AC, impulzusfeszültsége 6 kV. A termék trópusi környezetben is használható (2-es szint az IEC 60068-1 szerint), és 95% relatív páratartalom mellett is megbízhatóan működik 55 °C-on.
Schneider Electric Acti9 iC60L műszaki adatok
Általános jellemzők
Alkalmazás: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Termék típus: Kismegszakító
Rövid név: iC60L
Pólusok: 3P
Védett pólusok száma: 3
Névleges áram: 4 A
Hálózat típus: AC
Kioldási technológia: Mágneses
Kioldási görbe: MA
Megszakítóképesség
Megszakítóképesség: 15 kA Icu 440 V AC 50/60 Hz (EN/IEC 60947-2)
20 kA Icu 380...415 V AC 50/60 Hz (EN/IEC 60947-2)
40 kA Icu 220...240 V AC 50/60 Hz (EN/IEC 60947-2)
Felhasználási kategória: "A" kategória (EN 60947-2, IEC 60947-2)
Leválasztásra alkalmas: Igen (EN/IEC 60947-2)
Szabványok: IEC 60947-2, EN 60947-2
Műszaki specifikációk
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 12 x In +/- 20 %
Névleges üzemi megszakítóképesség [Ics]: 10 kA 50% (380...415 V AC)
7,5 kA 50% (440 V AC)
20 kA 50% (220...240 V AC)
Korlátozási osztály: 3 (EN/IEC 60898-1)
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Állásjelző: Igen
Vezérlési mód: Kapcsolókar
Helyi jelzés: Kioldásjelző
Telepítési és fizikai jellemzők
Rögzítési mód: Fix
Rögzítési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások: Egyetlen csatlakozó (felül vagy alul) 1...25 mm² merev
Egyetlen csatlakozó (felül vagy alul) 1...16 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 2 Nm
Földzárlat védelem: Külön egység
Környezeti feltételek
IP védettségi fokozat: IP20 (IEC/EN 60529)
Szennyezési fokozat: 3 (EN/IEC 60947-2)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-1)
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 0...2000 m
Környezeti üzemi hőmérséklet: -35...70 °C
Tárolási hőmérséklet: -40...85 °C
