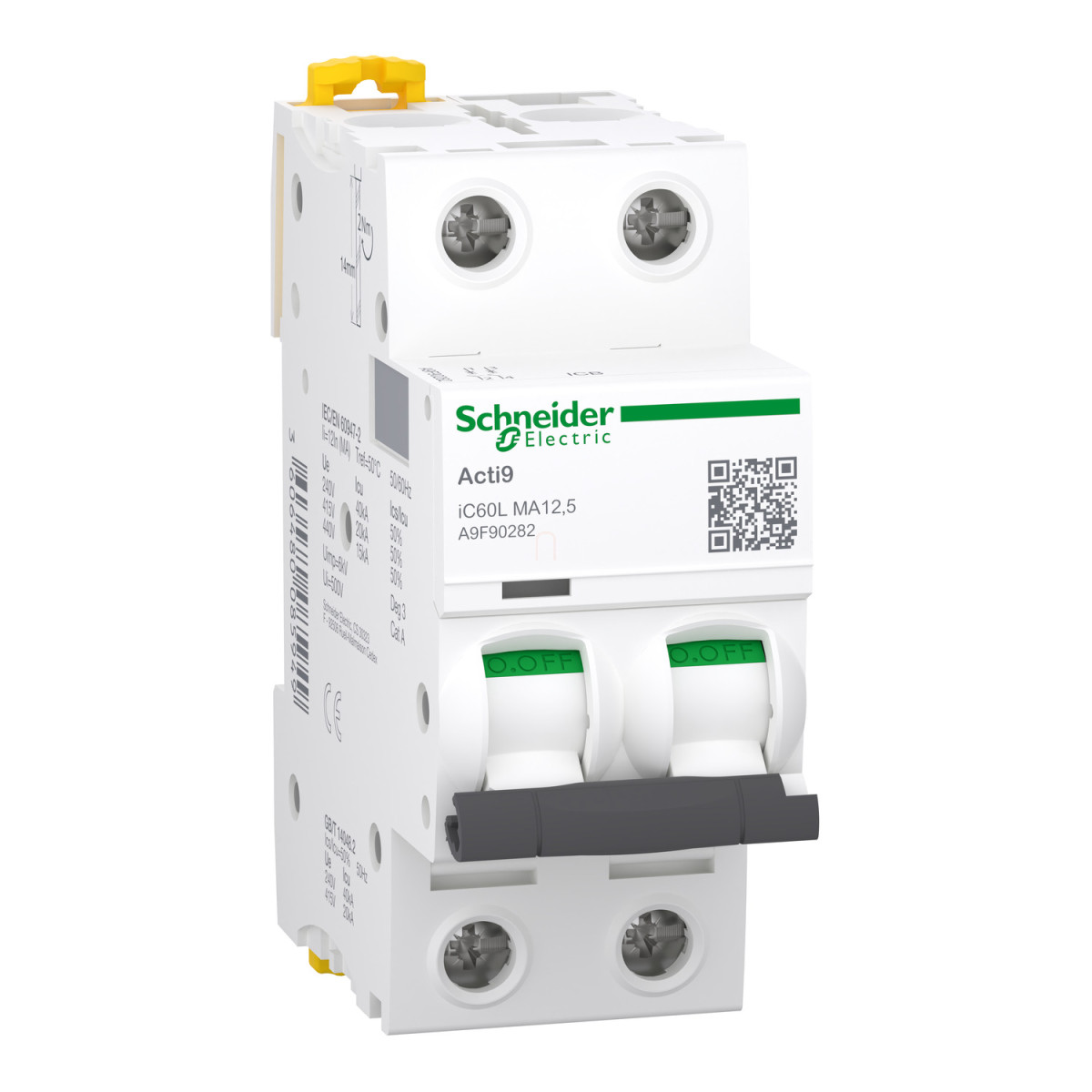

A Schneider Electric Acti9 iC60L termékcsalád A9F90282 típusú kismegszakítója egy kifejezetten motorvédelmi alkalmazásokra kifejlesztett, pillanatkioldású védelmi eszköz. Ez a 2 pólusú, 12,5A névleges áramú kismegszakító kiváló megoldás olyan ipari és kereskedelmi környezetekben, ahol fokozott figyelmet kell fordítani a motorok és kapcsolódó áramkörök védelmére.
A készülék MA jelleggörbével rendelkezik, amely a mágneses kioldást helyezi előtérbe, a névleges áram 12-szeresénél (±20%) aktiválódva. Ez a tulajdonság kifejezetten előnyös motorindítási alkalmazásoknál, ahol a beindulási áramlökések rövid ideig jelentősen meghaladhatják a normál üzemi áramértékeket. Az Acti9 iC60L sorozat kiemelkedő szakítóképessége révén hatékonyan véd a rövidzárlati áramokkal szemben: 220-240V AC esetén 40 kA, 380-415V AC esetén 20 kA, míg 440V AC hálózatoknál 15 kA Icu értékkel rendelkezik az EN/IEC 60947-2 szabvány szerint.
A kismegszakító leválasztó kapcsolóként is használható (szigetelési funkcióval ellátott), ami növeli a telepítés rugalmasságát. A termék teljes mértékben megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, kategória A besorolású felhasználási kategóriával rendelkezik. A Schneider Electric Acti9 iC60L kismegszakító IP20-as védettségi fokozattal rendelkezik, így védett az ujjal való érintéstől, de nem védett a víz behatolásától. Széles működési hőmérséklet-tartománya (-35°C és +70°C között) lehetővé teszi változatos környezetben történő alkalmazását.
A készülék szerelése egyszerű, DIN sínre rögzíthető, kompatibilis a fésűs sínekkel és elosztóblokkokkal felül vagy alul csatlakoztatva. A kismegszakító 85 mm magas, 36 mm széles és 78,5 mm mély, kompakt méretének köszönhetően könnyen beépíthető szűkebb helyekre is. Csatlakozási kapcsai felül és alul egyaránt lehetővé teszik 1-25 mm² merev vagy 1-16 mm² rugalmas vezetékek bekötését, 14 mm-es csupaszolási hosszal és 2 Nm meghúzási nyomatékkal. A kismegszakító állapotát kijelző funkcióval rendelkezik, amely egyértelműen jelzi, ha a készülék leoldott. Az A9F90282 kismegszakító hosszú élettartamú, mechanikai szempontból 20000, elektromos szempontból 10000 kapcsolási ciklusra tervezték.
Schneider Electric Acti9 iC60L - A9F90282 - pillanatkioldású kismegszakító, 2P, MA, 12.5A, monokonnekt műszaki adatok
Főbb jellemzők
Alkalmazás: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Termék típus: Kismegszakító
Eszköz rövidnév: iC60L
Pólusok: 2P
Védett pólusok száma: 2
Névleges áram [In]: 12,5 A
Hálózati típus: AC
Kioldás technológia: Mágneses
Jelleggörbe kód: MA
Teljesítmény adatok
Megszakítóképesség:
15 kA Icu 440 V AC 50/60 Hz EN/IEC 60947-2 szerint
20 kA Icu 380...415 V AC 50/60 Hz EN/IEC 60947-2 szerint
40 kA Icu 220...240 V AC 50/60 Hz EN/IEC 60947-2 szerint
Felhasználási kategória:
A kategória EN 60947-2 szerint
A kategória IEC 60947-2 szerint
Leválasztásra alkalmas: Igen EN 60947-2 és IEC 60947-2 szerint
Mágneses kioldási határérték: 12 x In +/- 20 %
Névleges üzemi megszakítóképesség [Ics]:
10 kA 50% EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
7,5 kA 50% EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
20 kA 50% EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
Korlátozási osztály: 3 EN/IEC 60898-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV EN/IEC 60947-2 szerint
Érintkező helyzetjelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: Kioldásjelző
Mechanikai jellemzők
Rögzítési mód: Rögzített
Rögzítési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Fent vagy lent: IGEN
9 mm osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozók:
Egyetlen csatlakozó (fent vagy lent) 1…25 mm² merev
Egyetlen csatlakozó (fent vagy lent) 1…16 mm² rugalmas
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m fent vagy lent
Hibaáram-védelem: Külön blokk
Környezeti paraméterek
IP védettségi fokozat: IP20 IEC/EN 60529 szerint
Szennyezettségi fokozat: 3 EN/IEC 60947-2 szerint
Túlfeszültség kategória: IV
Tropikalizáció: 2 IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti hőmérséklet üzemelés közben: -35…70 °C
Környezeti hőmérséklet tárolás esetén: -40…85 °C
