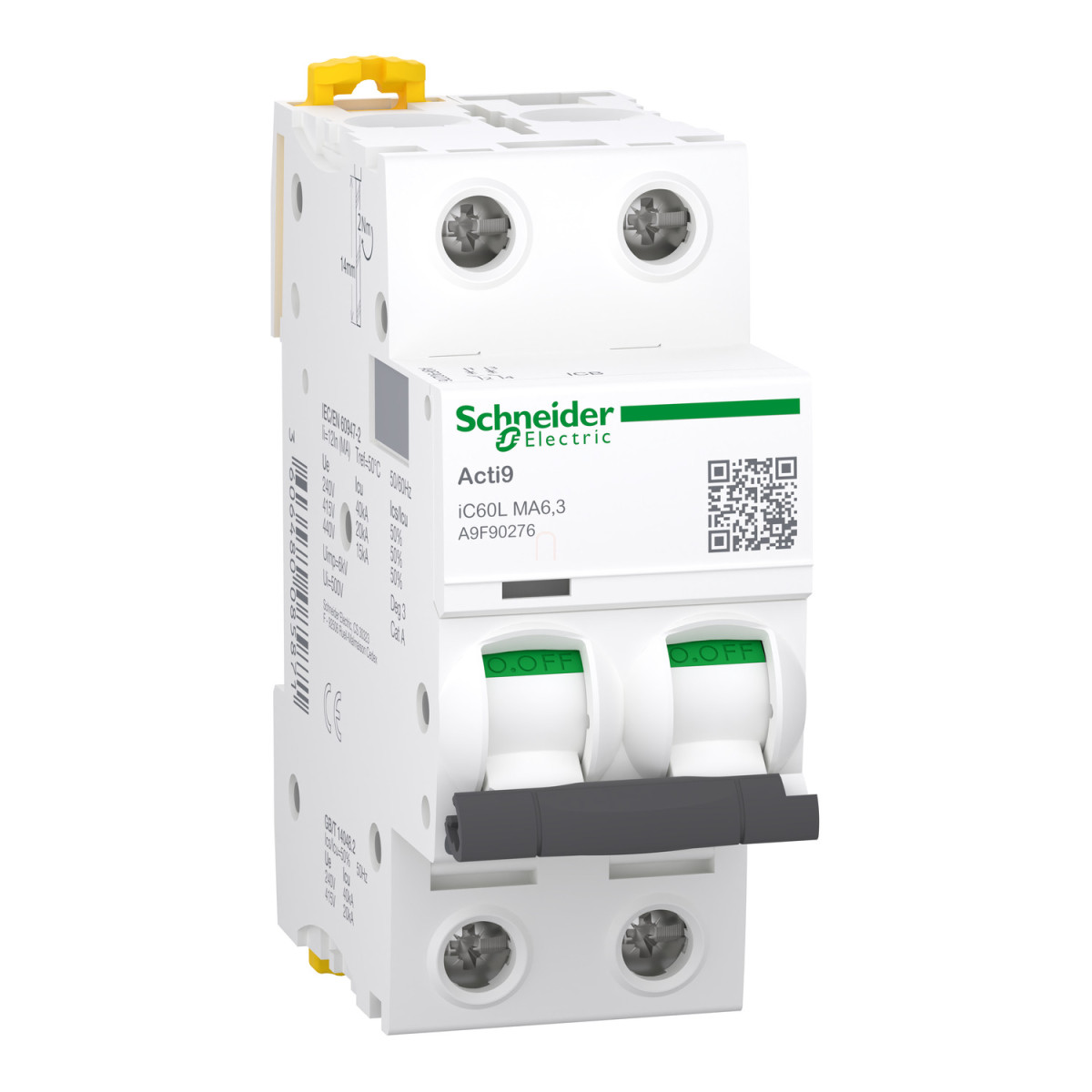

A Schneider Electric Acti9 iC60L (A9F90276) kismegszakító egy professzionális minőségű villamos biztonsági eszköz, amely kifejezetten motorvédelmi alkalmazásokhoz lett kifejlesztve. Ez a 2-pólusú kismegszakító 6,3 amperes névleges áramerősséggel és MA karakterisztikával rendelkezik, amely ideálissá teszi olyan helyzetekben, ahol gyors mágneses kioldásra van szükség.
Az Acti9 iC60L kismegszakító kiemelkedő műszaki paraméterekkel büszkélkedhet. Megszakítóképessége 20 kA 380-415V AC hálózaton (IEC/EN 60947-2 szabványnak megfelelően), valamint 15 kA 440V AC és impozáns 40 kA 220-240V AC esetén. A mágneses kioldási határ a névleges áram 12-szerese, ±20% tűréssel. Ez azt jelenti, hogy a készülék rendkívül gyorsan reagál túláram esetén, miközben megfelelő védettséget biztosít a védett áramkörnek. Az eszköz alkalmas leválasztásra is az IEC 60947-2 és EN 60947-2 szabványoknak megfelelően, így karbantartási munkálatok során is biztonságosan használható.
Az eszköz számos környezeti feltétel mellett működőképes. Működési hőmérséklet-tartománya -35°C és +70°C között van, míg tárolási hőmérséklettartománya -40°C-tól +85°C-ig terjed. A relatív páratartalom esetén akár 95%-os értéket is elvisel 55°C-on. Telepítési magassága 0-2000 méter között ajánlott. Az iC60L IP20-as védettséggel rendelkezik, és 3-as szennyezettségi fokozatnak felel meg. A túlfeszültség elleni védelem IV-es kategóriának megfelelő, valamint 2-es szintű trópusi kivitelben készült az IEC 60068-1 szabványnak megfelelően.
A Schneider Electric Acti9 iC60L kismegszakító telepítése és csatlakoztatása egyszerű. DIN-sínre szerelhető, fix rögzítési móddal. Kompatibilis fésűssínnel és elosztóblokkal, mind alsó, mind felső csatlakozási pontján. A készülék méretei kompaktak: 85 mm magasság, 36 mm szélesség és 78,5 mm mélység. Csatlakozókapcsai felső és alsó pozícióban is lehetnek, elfogadnak 1-25 mm² merev és 1-16 mm² rugalmas vezetékeket. A vezetékcsupaszítási hossz 14 mm, a kapcsok meghúzási nyomatéka 2 Nm. Az eszköz mechanikai élettartama 20 000 ciklus, elektromos élettartama pedig 10 000 kapcsolási művelet.
Schneider Electric Acti9 iC60L - A9F90276 - pillanatkioldású kismegszakító, 2P, MA, 6.3A, monokonnekt műszaki adatok
Főbb jellemzők
Készülék alkalmazása: Motor
Termékcsalád: Acti9
Termék megnevezése: Acti9 iC60
Termék vagy alkatrész típusa: Kismegszakító
Eszköz rövid neve: iC60L
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áramerősség: 6.3 A
Hálózat típusa: AC
Kioldó technológia: Mágneses
Görbe kód: MA
Megszakítóképesség
15 kA Icu 440 V AC 50/60 Hz esetén, megfelel az EN/IEC 60947-2 szabványnak
20 kA Icu 380...415 V AC 50/60 Hz esetén, megfelel az EN/IEC 60947-2 szabványnak
40 kA Icu 220...240 V AC 50/60 Hz esetén, megfelel az EN/IEC 60947-2 szabványnak
Kiegészítő műszaki adatok
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 12 x In +/- 20 %
Korlátozási osztály: 3, megfelel az EN 60898-1 és IEC 60898-1 szabványoknak
Névleges szigetelési feszültség: 500 V AC 50/60 Hz, megfelel az EN/IEC 60947-2 szabványnak
Névleges lökőfeszültség-állóság: 6 kV, megfelel az EN/IEC 60947-2 szabványnak
Kapcsolási állapot kijelzés: Igen
Vezérlés típusa: Kar
Fizikai jellemzők
Rögzítési mód: Rögzített
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78.5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozók: Egyetlen kapocs (felül vagy alul) 1…25 mm² merev
Egyetlen kapocs (felül vagy alul) 1…16 mm² rugalmas
Huzalcsupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Földzárlat védelem: Külön blokk
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezési fokozat: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Tropikalizáció: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 0...2000 m
Környezeti hőmérséklet működés közben: -35…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
