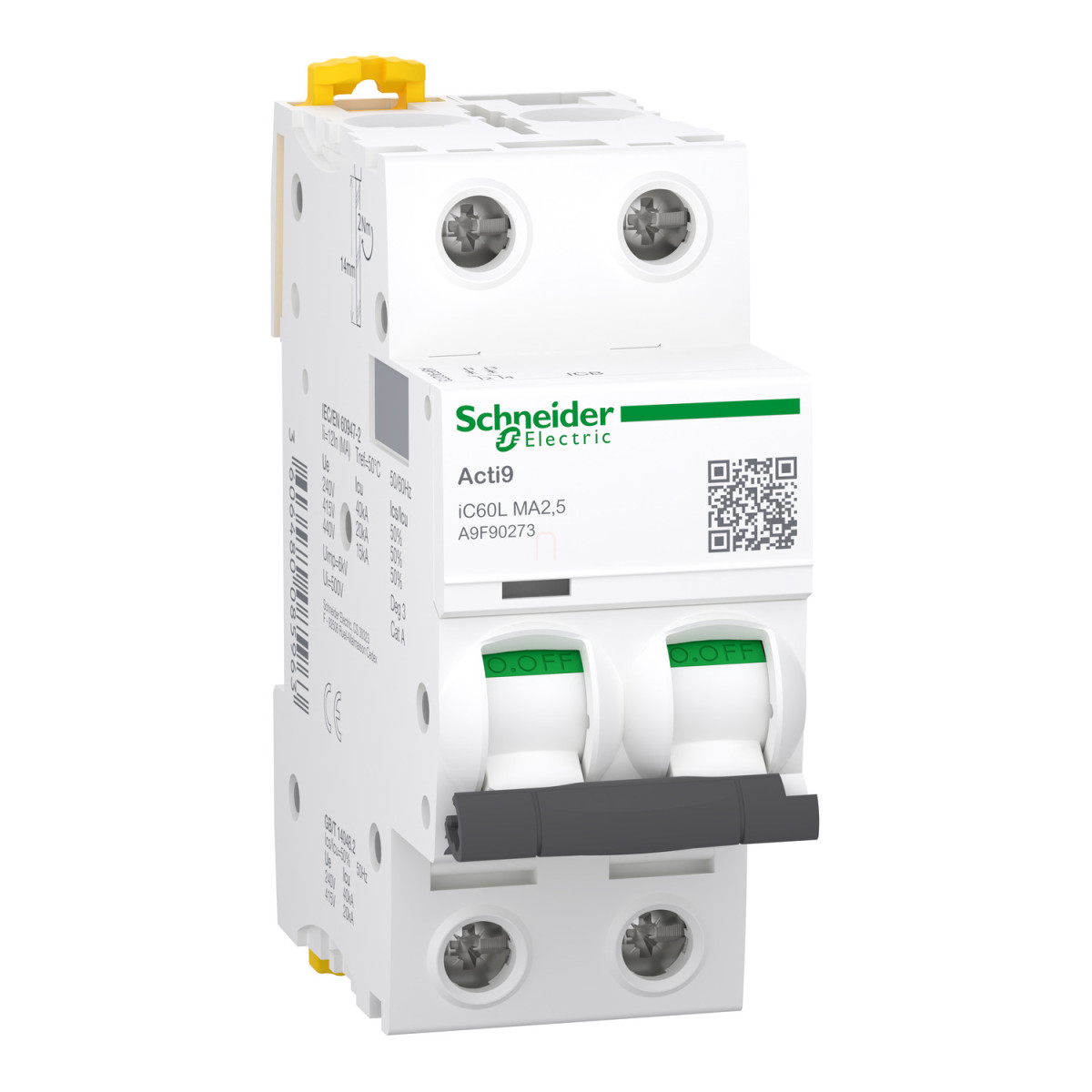

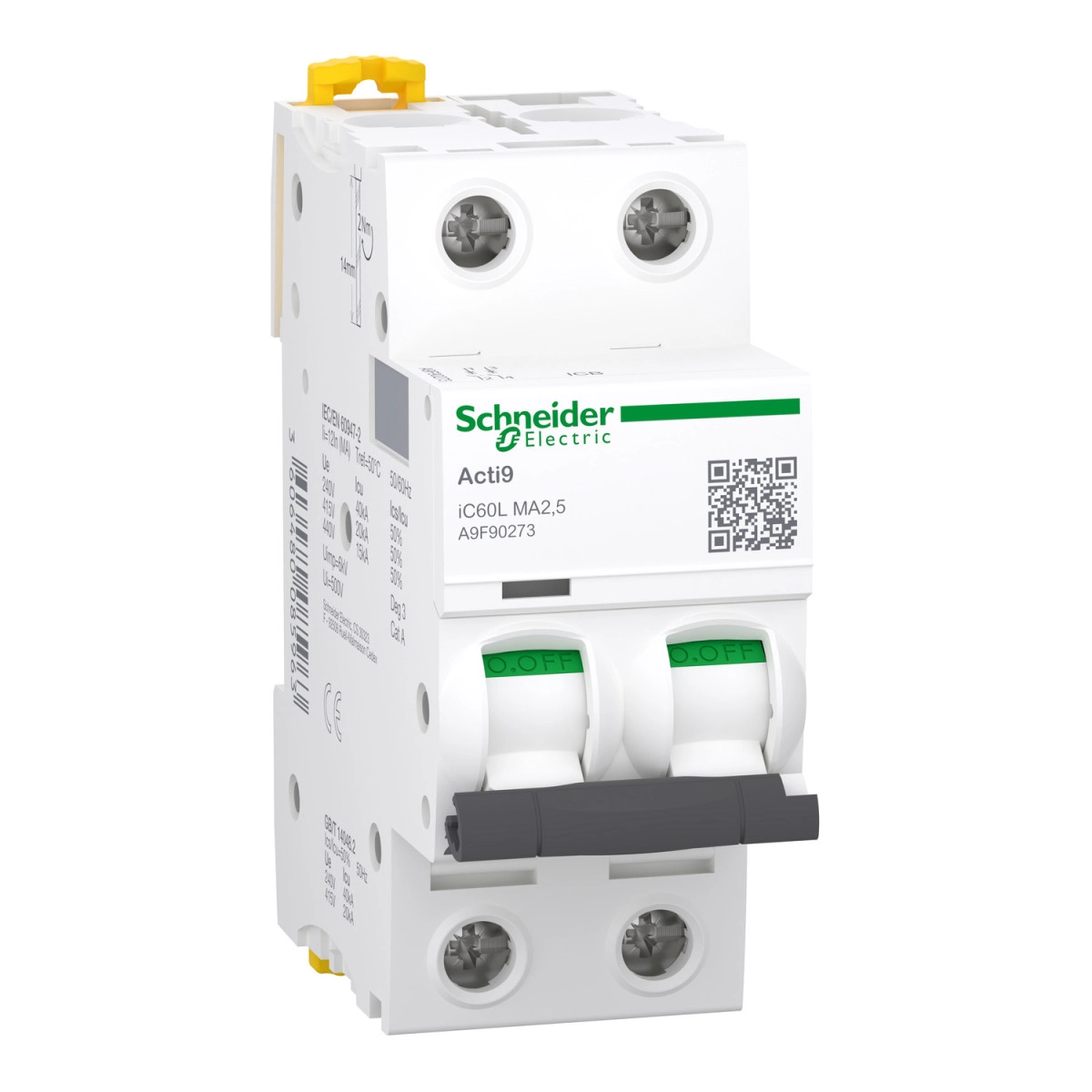

Az Acti9 iC60L sorozatba tartozó Schneider Electric A9F90273 kismegszakító kifejezetten motorvédelmi alkalmazásokra tervezett prémium minőségű készülék. Ez a 2-pólusú, 2.5A névleges áramerősségű kismegszakító (MCB) a megbízható motorvédelmet garantálja különféle ipari és kereskedelmi környezetben, ahol a pontos védelmi beállítások elengedhetetlenek a berendezések optimális működéséhez.
Az A9F90273 termék legfontosabb jellemzője a speciális MA görbe, amely mágneses kioldóval rendelkezik. A mágneses kioldási küszöbérték a névleges áram 12-szeresénél található ±20%-os tűréssel, ami ideálissá teszi motorvédelmi alkalmazásokhoz, ahol az indítási áramlökések megfelelő kezelése kritikus fontosságú. A készülék magas rövidzárlati megszakítóképessége - 40 kA 220...240 V AC esetén, 20 kA 380...415 V AC esetén és 15 kA 440 V AC hálózaton - kiváló biztonságot nyújt túláram vagy rövidzárlat esetén. Az iC60L modell az EN/IEC 60947-2 szabvány szerinti "A" felhasználási kategóriába tartozik, és alkalmas szigetelésre is.
A Schneider Electric Acti9 iC60L kismegszakító korszerű műszaki paraméterekkel rendelkezik: 6 kV névleges lökőfeszültség-állóság, 500 V AC névleges szigetelési feszültség, és 3-as korlátozási osztály az EN/IEC 60898-1 szabvány szerint. Az eszköz IP20-as védettségi szinttel, valamint 20 000 mechanikai és 10 000 elektromos kapcsolási élettartammal rendelkezik, ami kiemelkedő tartósságot biztosít.
A telepítés és használat szempontjából számos praktikus tulajdonsággal rendelkezik az A9F90273 kismegszakító. DIN-sínre rögzíthető, kompatibilis fésűssínnel és elosztóblokkal (mind felül, mind alul), továbbá rendelkezik kioldásjelzővel. Az eszköz billenőkapcsolóval vezérelhető, és 1-25 mm² merev, illetve 1-16 mm² hajlékony vezetékekhez használható csatlakozókapcsokkal szerelték fel. A vezeték csupaszolási hossza 14 mm, a meghúzási nyomaték pedig 2 Nm.
Működési paraméterek tekintetében az Acti9 iC60L A9F90273 kismegszakító széles hőmérsékleti tartományban használható: -35...70°C üzemi hőmérséklet, és -40...85°C tárolási hőmérséklet között. Az eszköz 0-2000 méter tengerszint feletti magasságig használható, és 95% relatív páratartalomig (55°C-on) működőképes. A 3-as szennyezettségi fokozat, az IV-es túlfeszültség kategória és a 2-es tropikalizáció (IEC 60068-1 szerint) tovább bővíti a felhasználási lehetőségeket különböző környezeti feltételek mellett.
A Schneider Electric A9F90273 cikkszámú kismegszakító tehát ideális választás minden olyan alkalmazáshoz, ahol megbízható motorvédelemre van szükség. Minőségi kivitele, robusztus kialakítása és precíz műszaki paraméterei révén hosszú távú, biztonságos működést garantál.
Schneider Electric Acti9 iC60L - A9F90273 műszaki adatok
Fő jellemzők
Eszköz alkalmazása: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Eszköz típusa: Kismegszakító
Eszköz rövid neve: iC60L
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram: 2,5 A
Hálózat típusa: AC
Kioldóegység technológiája: Mágneses
Görbe kód: MA
Megszakítóképesség
15 kA Icu 440 V AC 50/60 Hz esetén EN/IEC 60947-2 szerint
20 kA Icu 380...415 V AC 50/60 Hz esetén EN/IEC 60947-2 szerint
40 kA Icu 220...240 V AC 50/60 Hz esetén EN/IEC 60947-2 szerint
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határérték: 12 x In +/- 20 %
Névleges üzemi megszakítóképesség: 10 kA 50 % EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
7,5 kA 50 % EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
20 kA 50 % EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
Korlátozási osztály: 3 EN/IEC 60898-1 szerint
Névleges szigetelési feszültség: 500 V AC 50/60 Hz EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV EN/IEC 60947-2 szerint
Mechanikai jellemzők
Helyi jelzés: Kioldásjelző
Rögzítési mód: Fix
Rögzítés: DIN-sín
Fésűssín és elosztóblokk kompatibilitás: Fent vagy lent: IGEN
9 mm osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozók: Egyszeres csatlakozó (fent vagy lent) 1...25 mm² merev
Egyszeres csatlakozó (fent vagy lent) 1...16 mm² hajlékony
Vezeték csupaszolási hossz: 14 mm fenti vagy lenti csatlakozáshoz
Meghúzási nyomaték: 2 Nm fent vagy lent
Környezeti jellemzők
IP védettségi fokozat: IP20 IEC/EN 60529 szerint
Szennyezettségi fokozat: 3 EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Tropikalizáció: 2 IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti levegőhőmérséklet üzemeltetés során: -35...70 °C
Környezeti levegőhőmérséklet tárolás során: -40...85 °C
