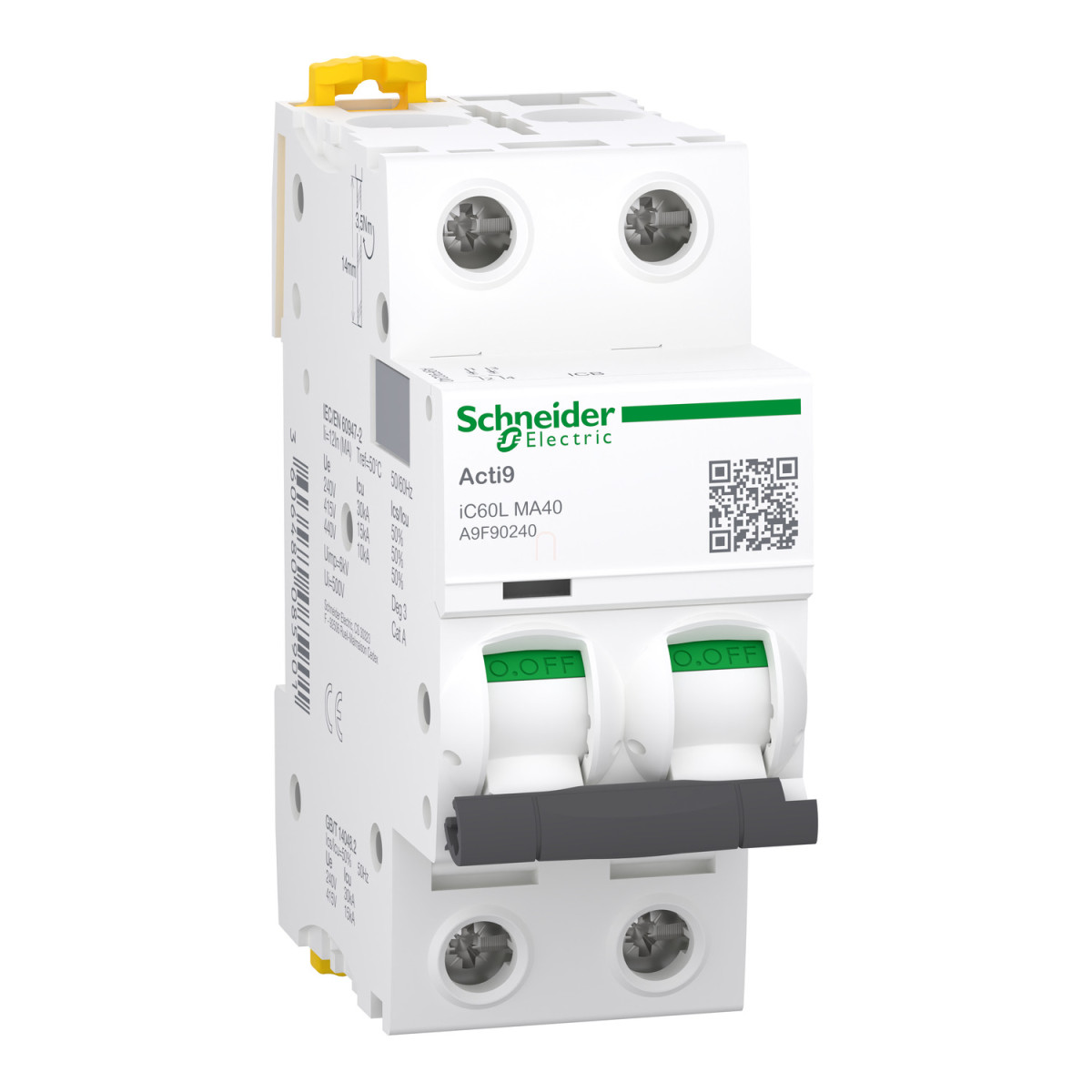

Az Acti9 iC60L miniatűr megszakító a Schneider Electric motoros alkalmazásokhoz kifejlesztett prémium terméke, amely speciális MA karakterisztikájával és magas megszakítóképességével tűnik ki a kismegszakítók piacán. Az A9F90240 cikkszámú készülék kifejezetten motoros alkalmazások védelmére optimalizált, 2 pólusú kivitelben, 40 A névleges áramerősséggel.
A készülék elsődleges célja a motorok indítási áramlökéseinek kezelése és a rövidzárlati védelem biztosítása. A mágneses kioldási határérték 12 x In ± 20%, ami ideális olyan alkalmazásokhoz, ahol a motor indítási árama a névleges áramerősség többszörösét is elérheti. A Schneider Electric A9F90240 kismegszakító magas megszakítóképességgel rendelkezik: 30 kA 220...240 V AC hálózaton, 15 kA 380...415 V AC feszültségen, valamint 10 kA 440 V AC esetén. Ez a robosztus teljesítmény biztosítja a megbízható védelmet még jelentős rövidzárlati áramok esetén is.
A technikai paramétereken túl az Acti9 iC60L kismegszakító számos praktikus tulajdonsággal rendelkezik. A billenőkapcsolós vezérléssel egyszerűen kezelhető, valamint kioldásjelzővel is ellátták, ami azonnal vizuális visszajelzést ad a készülék állapotáról. A DIN sínre rögzíthető, kompakt kialakításának köszönhetően - 85 mm magasság, 36 mm szélesség és 78,5 mm mélység - könnyen beépíthető a meglévő elosztószekrényekbe. A csatlakozókapcsok felül és alul is elhelyezkednek, és 1-35 mm² merev, valamint 1-25 mm² hajlékony vezetékek fogadására alkalmasak.
A Schneider Electric A9F90240 kismegszakító megfelel az IEC 60947-2 és EN 60947-2 szabványoknak, valamint alkalmas leválasztásra is, ami növeli a használati értékét. Kiváló minőségét és tartósságát bizonyítja a 20 000 ciklusra tervezett mechanikai élettartam és a 10 000 ciklusos elektromos élettartam. Környezeti jellemzői is figyelemreméltóak: széles üzemi hőmérséklettartománya (-35...+70 °C) és tárolási hőmérséklettartománya (-40...+85 °C) lehetővé teszi a használatát extrém körülmények között is. Az IP20 védettségi fokozat és a 3-as szennyezettségi fokozat tovább erősíti a termék megbízhatóságát és biztonságosságát.
A termék ideális választás ipari környezetben, különösen ott, ahol motorvédelemre van szükség. Kisebb-nagyobb motorok, szivattyúk, kompresszorok és egyéb induktív terhelések védelméhez kifejezetten ajánlott az A9F90240 típusú kismegszakító. Megfelelő terhelhetősége, a speciális MA görbéje és robosztus kialakítása miatt az Acti9 iC60L a Schneider Electric kínálatában az egyik legjobb választás motoros alkalmazások védelmére.
Schneider Electric Acti9 iC60L műszaki adatok
Főbb jellemzők
Alkalmazás: Motor
Sorozat: Acti9
Terméknév: Acti9 iC60
Termék típus: Kismegszakító
Rövid név: iC60L
Pólusok: 2P
Védett pólusok száma: 2
Névleges áram: 40 A
Hálózat típus: AC
Kioldási technológia: Mágneses
Karakterisztika: MA
Megszakítóképesség
10 kA Icu 440 V AC 50/60 Hz esetén (EN/IEC 60947-2 szerint)
15 kA Icu 380...415 V AC 50/60 Hz esetén (EN/IEC 60947-2 szerint)
30 kA Icu 220...240 V AC 50/60 Hz esetén (EN/IEC 60947-2 szerint)
Felhasználási kategória: A kategória (EN 60947-2 és IEC 60947-2 szerint)
Szigetelésre való alkalmasság: Igen (EN 60947-2 és IEC 60947-2 szerint)
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 12 x In +/- 20 %
Névleges üzemi megszakítóképesség: 15 kA 50% 220...240 V AC esetén, 7,5 kA 50% 380...415 V AC esetén, 5 kA 50% 440 V AC esetén (EN/IEC 60947-2 szerint)
Korlátozási osztály: 3 (EN/IEC 60898-1 szerint)
Névleges szigetelési feszültség: 500 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
Névleges impulzusfeszültség-állóság: 6 kV (EN/IEC 60947-2 szerint)
Kapcsolóállás-kijelző: Igen
Vezérlési mód: Billenőkapcsolós
Helyi jelzés: Kioldásjelző
Szerelés
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Fent vagy lent: IGEN
9 mm-es osztás: 4
Méretek és kapcsolódás
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78,5 mm
Csatlakozások - kapcsok: Egyetlen kapocs (fent vagy lent) 1...35 mm² merev, Egyetlen kapocs (fent vagy lent) 1...25 mm² hajlékony
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 Nm fent vagy lent
Környezeti jellemzők
IP védettségi fokozat: IP20 (IEC/EN 60529 szerint)
Szennyezettségi fokozat: 3 (EN/IEC 60947-2 szerint)
Túlfeszültség kategória: IV
Trópusállóság: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 0...2000 m
Környezeti működési hőmérséklet: -35...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
További tulajdonságok
Hibaáram-védelem: Különálló blokk
Szín: Fehér
