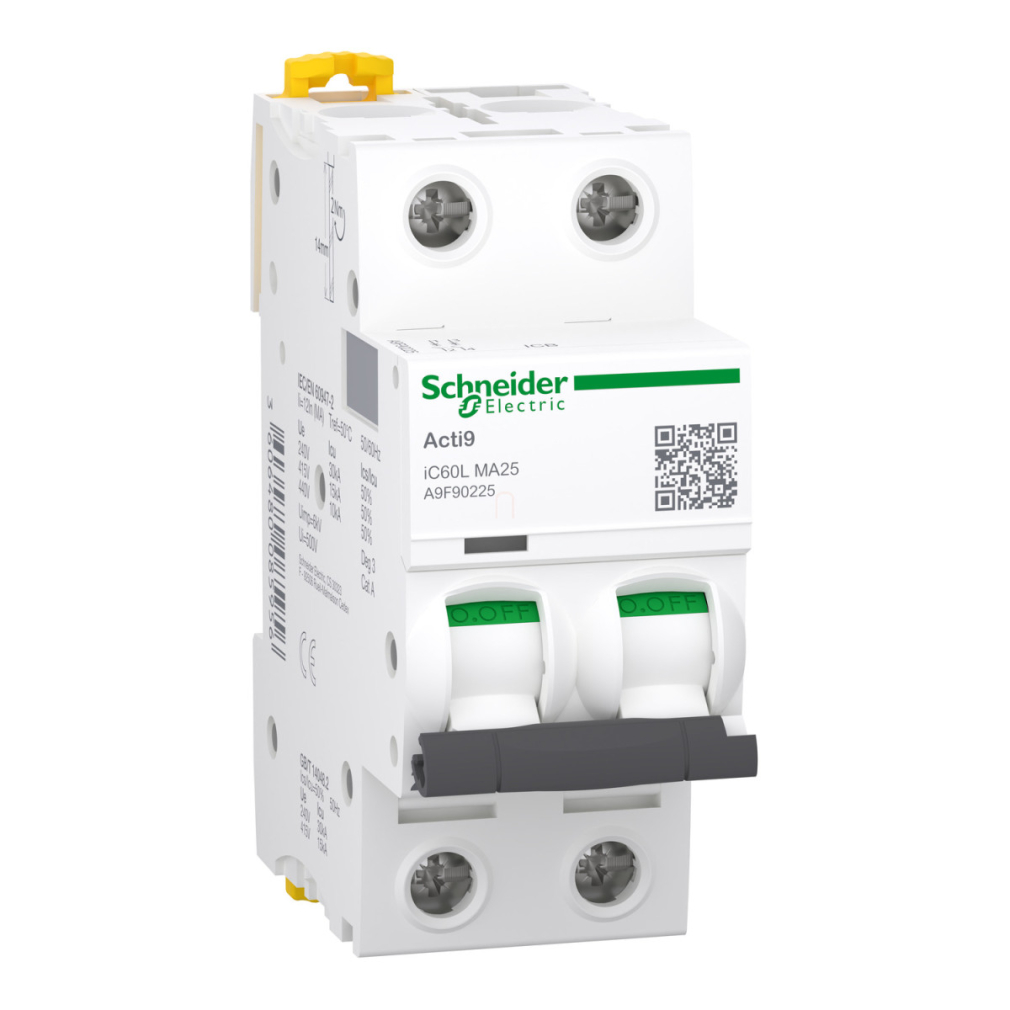

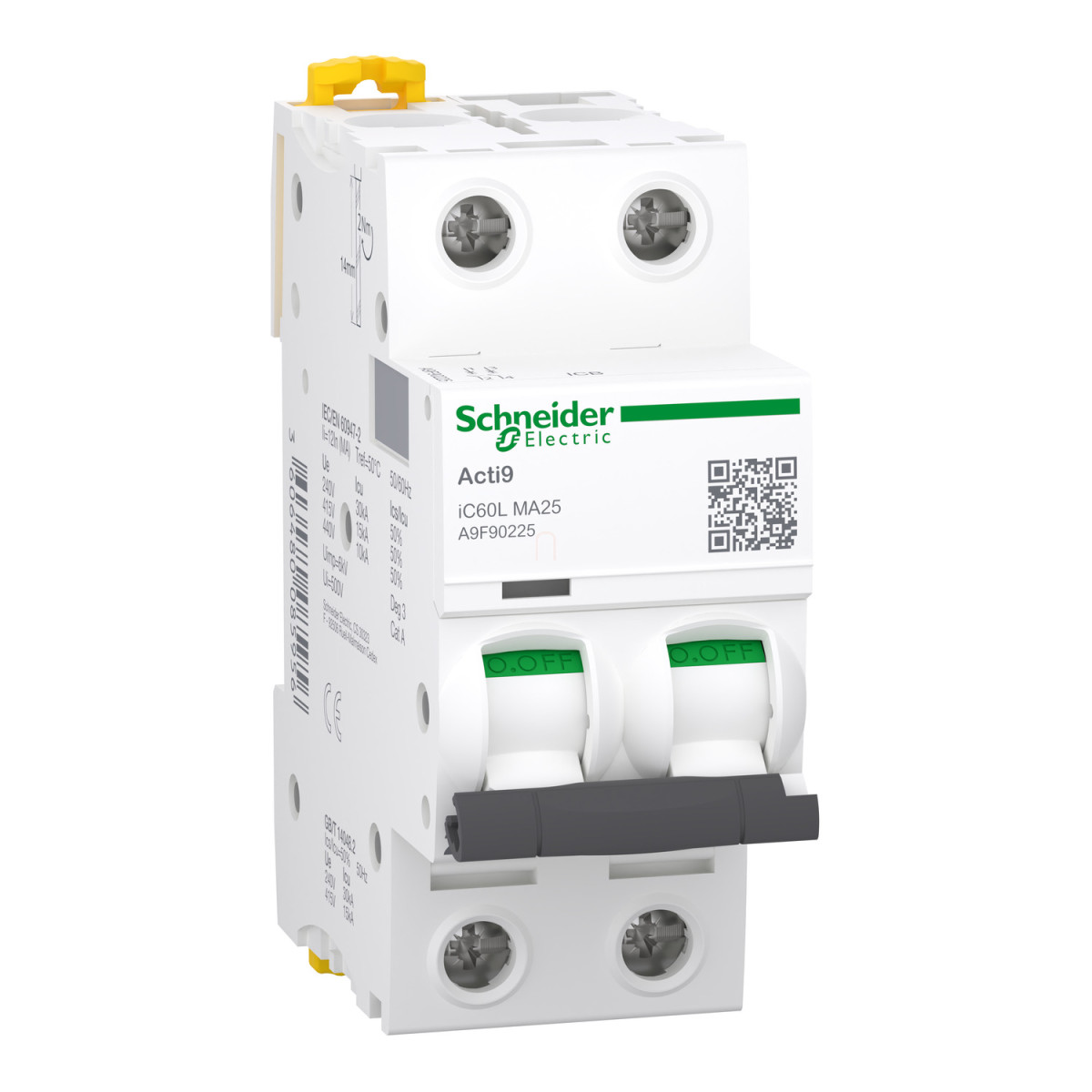

Az Acti9 iC60L miniatűr kismegszakító a Schneider Electric modern és megbízható védelmi megoldása, amely elsősorban motorvédelmi alkalmazásokhoz lett kifejlesztve. A kétpólusú, 25A-es névleges áramerősségű, MA karakterisztikájú eszköz tökéletes választás olyan ipari és kereskedelmi környezetben, ahol a motorok indítási áramának kezelése kritikus fontosságú, ugyanakkor megbízható védelemre van szükség rövidzárlatok esetén.
Az A9F90225 cikkszámú Acti9 iC60L készülék mágneses kioldóval rendelkezik, amely 12 x In +/- 20% tartományban működik, így kiváló védelmet nyújt a hirtelen fellépő nagy áramokkal szemben, miközben tolerálja a motorok indítási áramimpulzusait. A megszakító kiemelkedő szakítóképességgel büszkélkedhet: 30 kA Icu 220-240V AC esetén, 15 kA Icu 380-415V AC feszültségtartományban, valamint 10 kA Icu 440V AC esetén, az EN/IEC 60947-2 szabványnak megfelelően. A termék üzemi szakítóképessége (Ics) a névleges szakítóképesség 50%-a a különböző feszültségszinteken, ami a megbízhatóság és hosszú élettartam garanciája.
A Schneider Electric Acti9 iC60L kismegszakító szigetelési tulajdonságai is kiemelkedőek: 500V AC névleges szigetelési feszültség és 6 kV névleges lökőfeszültség-állóság jellemzi az EN/IEC 60947-2 szabvány szerint. A készülék kategória A besorolású, leválasztási célra is alkalmas, és rendelkezik kapcsolási állapotjelzővel, ami növeli a felhasználói biztonságot és a kezelés kényelmét. A toggle kivitelű működtetőszerkezettel az eszköz kezelése egyszerű és egyértelmű.
A kompakt kialakítású eszköz méretei (85mm magasság, 36mm szélesség, 78.5mm mélység) lehetővé teszik a helytakarékos beépítést, DIN sínre szerelhető, és kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal mind felül, mind alul. A fehér színű készülék mechanikai tartóssága 20000, míg elektromos élettartama 10000 kapcsolási ciklus. Csatlakoztatása kényelmes: a felső és alsó sorkapcsokhoz 1-25 mm² merev vagy 1-16 mm² rugalmas vezeték csatlakoztatható, 2 Nm meghúzási nyomatékkal. Az IP20-as védettségi fokozat, a 3-as szennyezettségi fokozat és a IV-es túlfeszültségi kategória besorolás biztosítja, hogy a készülék a legigényesebb ipari környezetben is megbízhatóan működjön, akár -35°C és +70°C közötti üzemi hőmérséklet-tartományban.
Schneider Electric Acti9 iC60L - A9F90225 műszaki adatok
Alapvető tulajdonságok
Eszköz alkalmazása: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60L
Termék típusa: Miniatűr kismegszakító
Rövidnév: iC60L
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram [In]: 25 A
Hálózat típusa: AC
Kioldóegység technológiája: Mágneses
Kioldási karakterisztika: MA
Szakítóképesség
Szakítóképesség:
10 kA Icu 440 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
15 kA Icu 380...415 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
30 kA Icu 220...240 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
Felhasználási kategória: A kategória (EN 60947-2 és IEC 60947-2 szerint)
Leválasztásra alkalmas: Igen (EN 60947-2 és IEC 60947-2 szerint)
Szabványok: EN 60947-2, IEC 60947-2
Kiegészítő műszaki adatok
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határérték: 12 x In +/- 20 %
Névleges üzemi szakítóképesség [Ics]:
15 kA 50% (EN/IEC 60947-2 - 220...240 V AC 50/60 Hz)
7.5 kA 50% (EN/IEC 60947-2 - 380...415 V AC 50/60 Hz)
5 kA 50% (EN/IEC 60947-2 - 440 V AC 50/60 Hz)
Korlátozási osztály: 3 (EN 60898-1 és IEC 60898-1 szerint)
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (EN/IEC 60947-2 szerint)
Kapcsolási állapotjelző: Igen
Működtetés típusa: Toggle
Helyi jelzés: Kioldásjelző
Fizikai jellemzők és szerelés
Felszerelési mód: Fix
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm egységek: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78,5 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozás
Sorkapcsok:
Egy kapocs (felül vagy alul) 1...25 mm² merev
Egy kapocs (felül vagy alul) 1...16 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 2 Nm felül vagy alul
Földzárlat védelem: Különálló blokk
Környezeti jellemzők
IP védettségi fokozat: IP20 (IEC 60529 és EN 60529 szerint)
Szennyezettségi fokozat: 3 (EN 60947-2 és IEC 60947-2 szerint)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 0...2000 m
Működési környezeti hőmérséklet: -35...70°C
Tárolási környezeti hőmérséklet: -40...85°C
