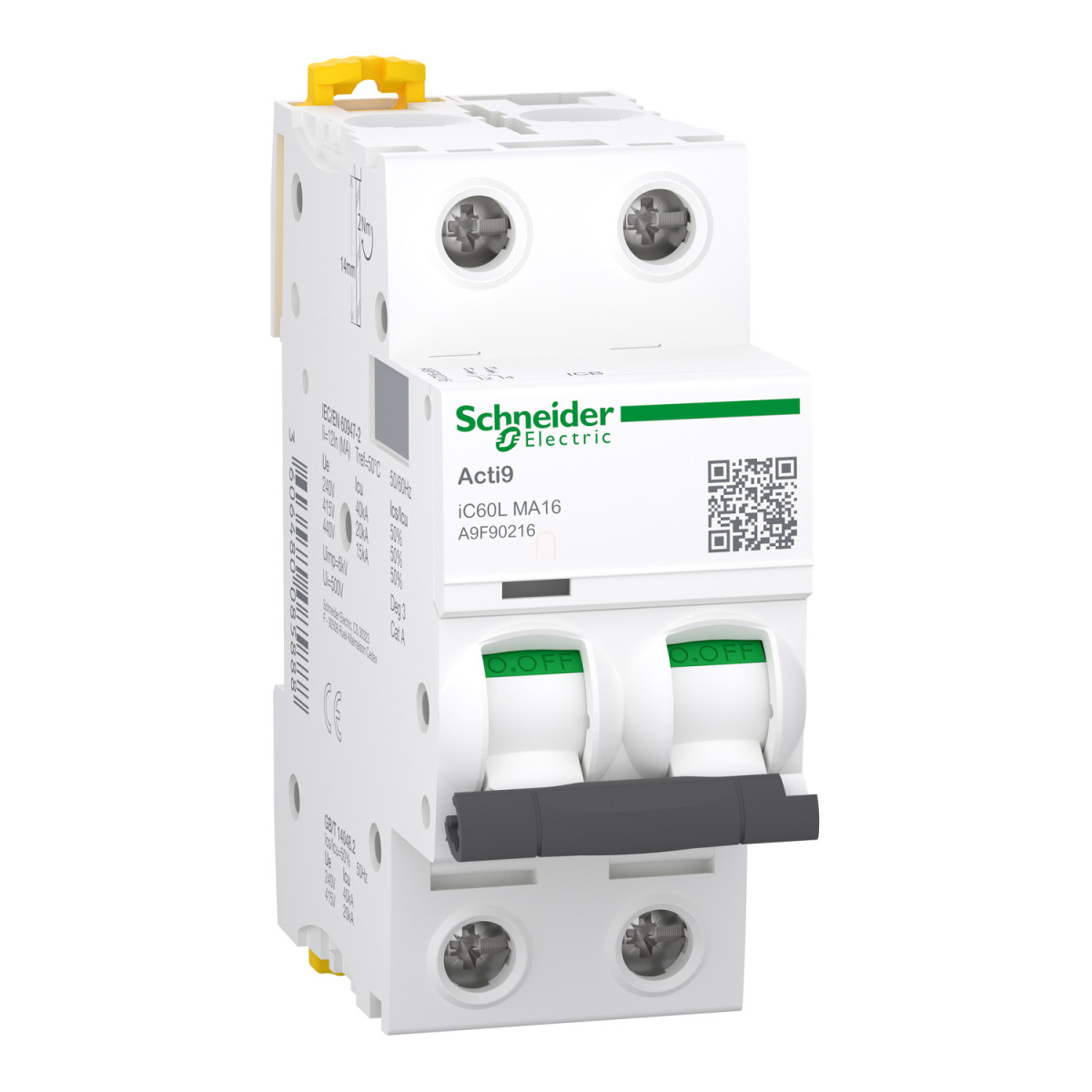

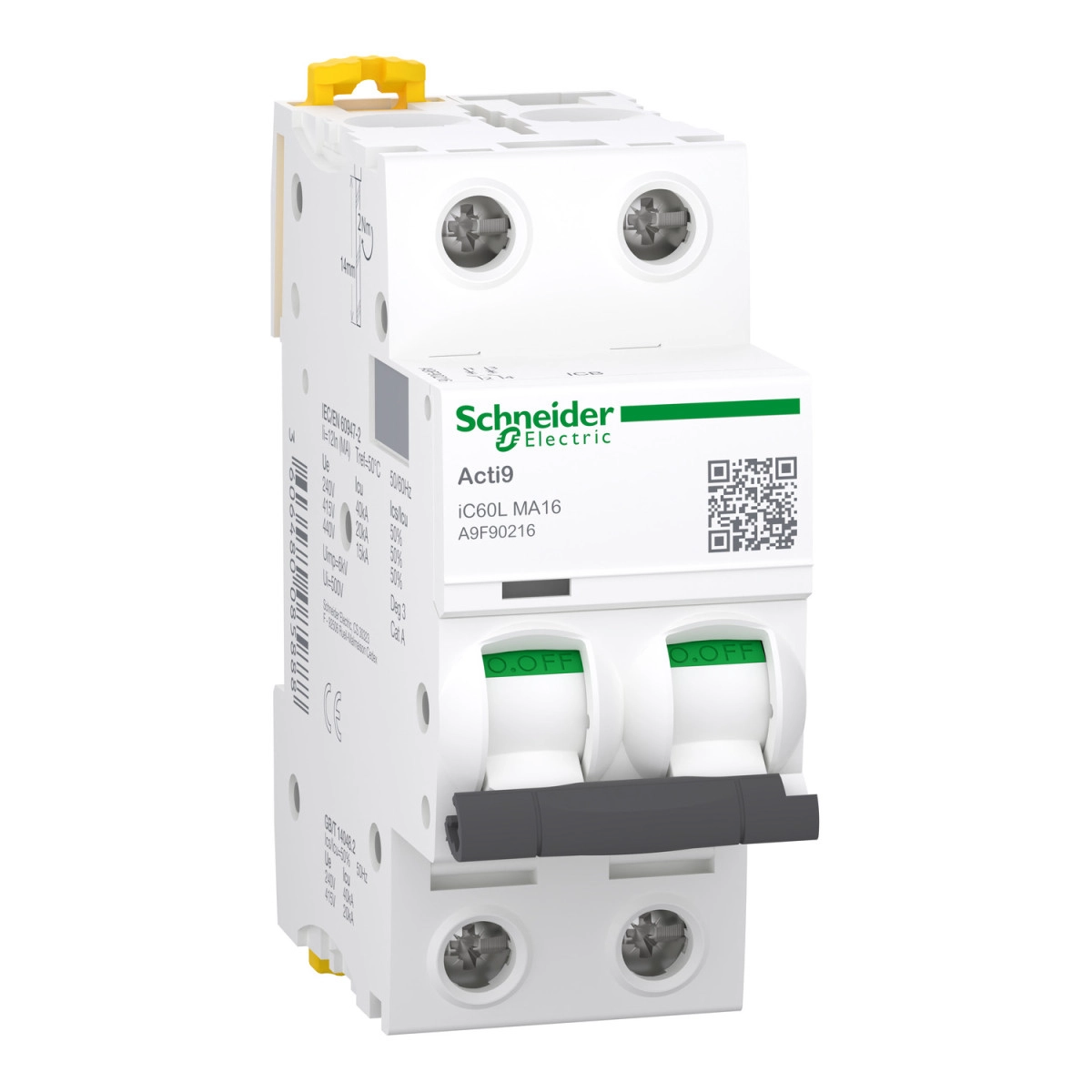

A Schneider Electric Acti9 iC60L kismegszakító (MCB) A9F90216 termékszámú modellje egy professzionális áramkörvédelmi eszköz, amely kifejezetten motorikus alkalmazásokhoz lett kifejlesztve. Ez a 2 pólusú, 16A névleges áramerősségű készülék MA jelleggörbével rendelkezik, amely 12 x In +/- 20% mágnesesmegszakítási határértékkel biztosítja a megfelelő védelmet a túláramokkal szemben.
Az Acti9 iC60L kismegszakító kiemelkedő szakítóképességgel rendelkezik: 20 kA Icu 380...415 V AC 50/60 Hz feszültségen, 15 kA Icu 440 V AC 50/60 Hz esetén, valamint 40 kA Icu 220...240 V AC 50/60 Hz feszültségen, az EN/IEC 60947-2 szabványnak megfelelően. A készülék A kategóriájú felhasználási kategóriába tartozik, és alkalmas leválasztásra is a nemzetközi szabványok szerint. Rated service breaking capacity (Ics) értéke az Icu 50%-a minden feszültségtartományban, ami megfelel az EN/IEC 60947-2 előírásainak. A termék 3-as korlátozási osztályba tartozik az EN/IEC 60898-1 szerint.
A Schneider Electric A9F90216 kismegszakító névleges szigetelési feszültsége (Ui) 500 V AC 50/60 Hz, névleges lökőfeszültség-állósága (Uimp) pedig 6 kV az EN/IEC 60947-2 szabványoknak megfelelően. A készülék rendelkezik érintkezőállás-jelzővel, valamint kioldásjelzővel, kezelése pedig billenőkarral történik. A fix rögzítési módú kismegszakító DIN-sínre szerelhető, és kompatibilis mind alsó, mind felső csatlakozású fésűssínekkel és elosztóblokkokkal.
A termék fizikai méretei kompaktak: 85 mm magasság, 36 mm szélesség és 78,5 mm mélység. Fehér színű házban kapható, és kiemelkedő tartóssággal rendelkezik - 20000 mechanikai és 10000 elektromos kapcsolási ciklust garantál. A készülék csatlakozókapcsai egyterminálú kivitelűek (felül vagy alul elhelyezkedők), és 1...25 mm² merev, valamint 1...16 mm² hajlékony vezetékekkel használhatók. A vezetékhámozás hossza 14 mm, a csatlakozók meghúzási nyomatéka 2 Nm.
A Schneider Electric Acti9 iC60L kismegszakító IP20-as védettséggel rendelkezik, 3-as szennyezettségi fokozatba sorolható, valamint IV-es túlfeszültségi kategóriájú az EN/IEC 60947-2 szerint. A készülék 2-es tropikalizációs fokozatú az IEC 60068-1 alapján, és 0-2000 méteres tengerszint feletti magasságban üzemeltethető. Működési hőmérséklet-tartománya -35...70 °C, tárolási hőmérséklet-tartománya pedig -40...85 °C. Relatív páratartalom-tűrése 95% 55 °C-on. A földzárlat elleni védelem külön blokkal biztosítható.
Schneider Electric Acti9 iC60L műszaki adatok
Alapadatok
Eszköz alkalmazás: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Termék vagy komponens típus: Kismegszakító (MCB)
Rövid terméknév: iC60L
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áramerősség: 16 A
Hálózat típus: AC
Kioldóegység technológia: Mágneses
Görbe kód: MA
Villamos jellemzők
Szakítóképesség: 15 kA Icu 440 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
20 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
40 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória az EN 60947-2 szerint
A kategória az IEC 60947-2 szerint
Leválasztásra alkalmasság: Igen, az EN 60947-2 szerint
Igen, az IEC 60947-2 szerint
Szabványok: IEC 60947-2, EN 60947-2
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határérték: 12 x In +/- 20 %
Névleges üzemi szakítóképesség [Ics]: 10 kA 50 % az EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
7.5 kA 50 % az EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
20 kA 50 % az EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
Korlátozási osztály: 3 az EN/IEC 60898-1 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-2 szerint
Fizikai jellemzők
Érintkezőállás-jelző: Igen
Vezérlés típusa: Billenőkar
Helyi jelzés: Kioldásjelző
Rögzítési mód: Fix
Rögzítési alap: DIN-sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: IGEN
9 mm osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78.5 mm
Szín: Fehér
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 10000 ciklus
Csatlakozások
Csatlakozók - kapcsok: Egyterminálú (felső vagy alsó) 1...25 mm² merev
Egyterminálú (felső vagy alsó) 1...16 mm² hajlékony
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 2 N.m felső vagy alsó
Földzárlat elleni védelem: Külön blokk
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezettségi fokozat: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Tropikalizáció: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti hőmérséklet üzemelés során: -35...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
