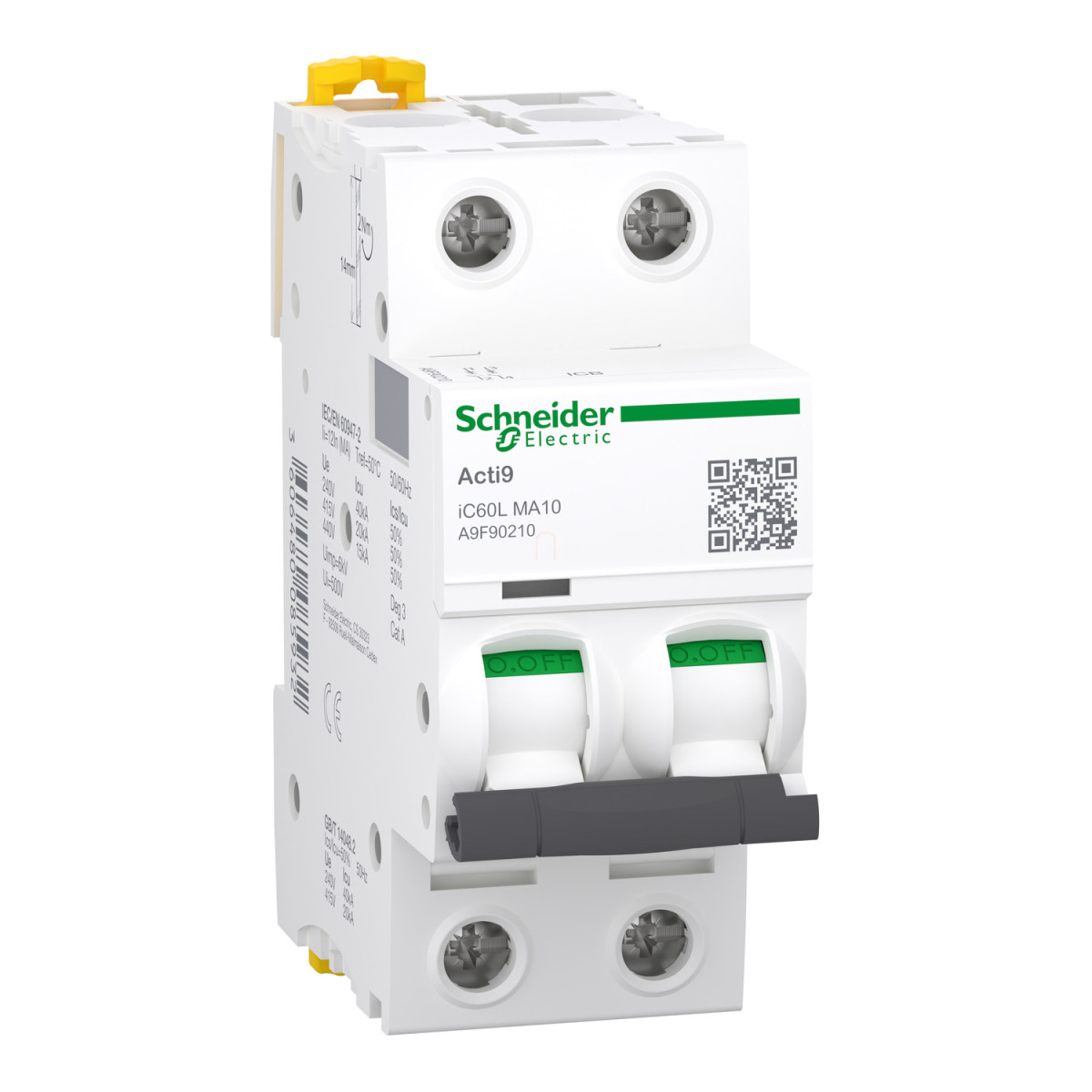

Az Acti9 iC60L miniatűr megszakító a Schneider Electric magas minőségű terméke, amely kifejezetten motorvédelmi alkalmazásokra terveztek. Az A9F90210 kétpólusú (2P) kismegszakító 10 amper névleges áramerősséggel és MA típusú kioldási karakterisztikával rendelkezik, ami kifejezetten gyors, mágneses kioldást biztosít a motorkörökben gyakran előforduló indítási áramlökések és rövidzárlati események kezeléséhez.
A termék kiemelkedő, 20 kA megszakítási kapacitással rendelkezik az IEC/EN 60947-2 szabványnak megfelelően 380-415V AC hálózati feszültségen, 50/60 Hz frekvencián. Más feszültségtartományokban is kiváló teljesítményt nyújt: 440V AC mellett 15 kA, míg 220-240V AC esetén akár 40 kA megszakítási képességgel bír. A mágneses kioldási határérték a névleges áram 12-szerese ±20% tűréssel, ami ideális motorvédelmi alkalmazásokhoz. A besorolása az EN/IEC 60947-2 szabvány szerint "A" kategória, és alkalmas leválasztásra is ugyanezen szabvány előírásai szerint.
Az Acti9 iC60L kismegszakító kimagasló műszaki jellemzőkkel rendelkezik: 500V AC szigetelési feszültség, 6 kV lökőfeszültség-állóság, és a felhasználóbarát kialakításnak köszönhetően kapcsolási állapot jelzővel is el van látva. A termék rögzített kivitelű, DIN sínre szerelhető, és kompatibilis a gyűjtősínekkel és elosztóblokkokkal mind felső, mind alsó csatlakoztatással. Fizikai méretei kompaktak: 85 mm magasság, 36 mm szélesség, 78,5 mm mélység, ami 4 darab 9 mm-es modulnak felel meg.
Az Acti9 iC60L kapcsoló kiemelkedő, 20 000 ciklus mechanikai és 10 000 ciklus elektromos élettartammal rendelkezik. A csatlakoztatás rugalmas: egyetlen sorkapoccsal (felül vagy alul) 1-25 mm² merev vagy 1-16 mm² hajlékony vezetékeket fogad, 14 mm-es vezeték csupaszolási hosszal és 2 Nm meghúzási nyomatékkal. Földzárlat-védelme külön blokkal megoldható. Környezeti szempontból is ellenálló: IP20 védettség, 3-as szennyezettségi fokozat, IV. túlfeszültség kategória és 2-es tropikalizációs szint jellemzi. Széles üzemi hőmérséklettartományban (-35...+70 °C) és akár 2000 méter tengerszint feletti magasságig használható, valamint 95% relatív páratartalom mellett 55 °C-on is megbízhatóan működik. Az Acti9 iC60L kismegszakító (A9F90210) egy megbízható, hosszú élettartamú, professzionális megoldás, amely tökéletes választás minden motorvédelmi alkalmazáshoz.
Schneider Electric Acti9 iC60L - A9F90210 műszaki adatok
Főbb jellemzők
Eszköz alkalmazása: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Termék típusa: Kismegszakító (MCB)
Eszköz rövid neve: iC60L
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áramerősség: 10 A
Hálózat típusa: AC
Kioldóegység technológiája: Mágneses
Kioldási görbe kódja: MA
Megszakítóképesség
15 kA Icu 440 V AC 50/60 Hz esetén az EN/IEC 60947-2 szabványnak megfelelően
20 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szabványnak megfelelően
40 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória az EN 60947-2 szerint, A kategória az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az EN 60947-2 és IEC 60947-2 szabványnak megfelelően
Szabványok: EN 60947-2, IEC 60947-2
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 12 x In +/- 20%
Névleges üzemi megszakítóképesség:
10 kA 50% az EN/IEC 60947-2 szerint - 380...415 V AC 50/60 Hz
7,5 kA 50% az EN/IEC 60947-2 szerint - 440 V AC 50/60 Hz
20 kA 50% az EN/IEC 60947-2 szerint - 220...240 V AC 50/60 Hz
Korlátozási osztály: 3 az EN/IEC 60898-1 szerint
Névleges szigetelési feszültség: 500 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az EN/IEC 60947-2 szerint
Kontakt pozíció jelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés
Kioldás jelzés: Trip indikátor
Szerelés
Szerelési mód: Rögzített
Szerelési felület: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások: 4
Méretek
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78,5 mm
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások - sorkapcsok
Csatlakozás: Egyetlen sorkapocs (felül vagy alul) 1…25 mm² merev, Egyetlen sorkapocs (felül vagy alul) 1…16 mm² hajlékony
Vezeték csupaszolási hossz: 14 mm a felső vagy alsó csatlakoztatáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Földzárlat-védelem: Külön blokk
Környezet
IP védettségi fokozat: IP20 az IEC/EN 60529 szerint
Szennyezettségi fokozat: 3 az EN/IEC 60947-2 szerint
Túlfeszültség kategória: IV
Tropikalizáció: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 0...2000 m
Környezeti hőmérséklet üzemeltetés közben: -35…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
