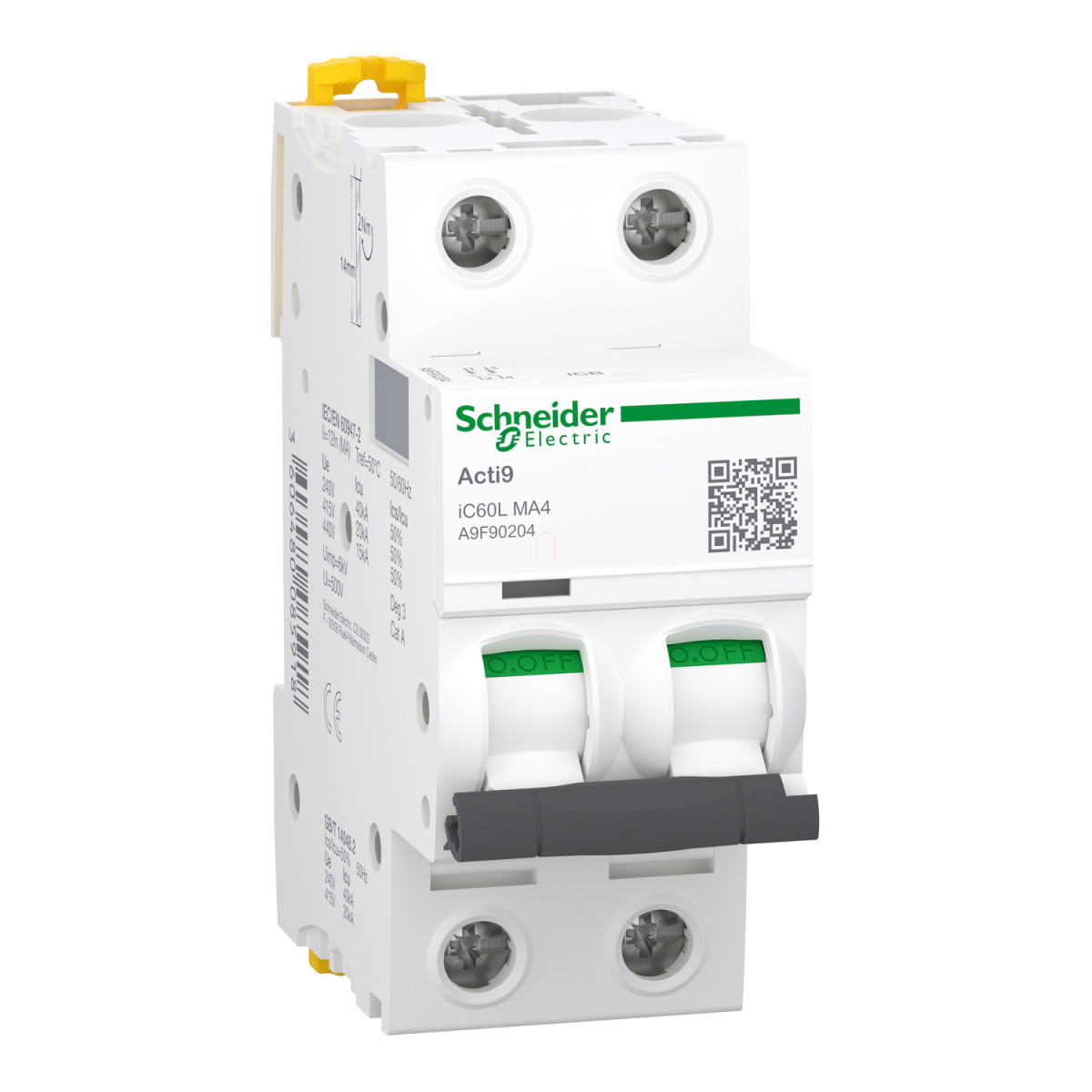

A Schneider Electric Acti9 iC60L (A9F90204) egy motor alkalmazásokhoz tervezett 2 pólusú, 4A névleges áramerősségű, MA karakterisztikával rendelkező kismegszakító (MCB), amely kiemelkedő védelmi tulajdonságokkal rendelkezik elektromos hálózatokban. Ez a pillanatkioldású megszakító precíz védelmet nyújt túláram ellen, megbízhatóan óvva a villamos rendszereket a károsodástól.
A készülék elsődleges felhasználási területe a motorvédelem, ahol az indítóáramok miatt speciális megszakító karakterisztikára van szükség. Az Acti9 iC60L 4A-es kismegszakító MA görbéje kifejezetten a motorok sajátos áramlökéseinek kezelésére optimalizált, ahol a megszakítási határérték a névleges áram 12-szerese (±20%). A mágneses kioldótechnológia révén csak rövidzárlat vagy jelentős túláram esetén lép működésbe, így a motorindítás során fellépő átmeneti áramlökések nem okoznak nemkívánatos lekapcsolást.
Az iC60L megszakító kiemelkedő szakítóképességgel rendelkezik: 20 kA értékű Icu 380-415 V AC 50/60 Hz mellett (EN/IEC 60947-2 szerint), 15 kA Icu 440 V AC 50/60 Hz esetén, és 40 kA Icu 220-240 V AC 50/60 Hz hálózatokon. Ez a nagy szakítóképesség különösen ipari környezetben jelent előnyt, ahol a potenciális zárlati áramok magasabbak lehetnek. A megszakító megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, és "A" kategóriájú felhasználási kategóriába tartozik, ami professzionális alkalmazásokban való használatra teszi alkalmassá.
A termék további fontos tulajdonsága, hogy alkalmas leválasztásra, ami biztonságos szervizelési lehetőséget biztosít. Az 500 V AC névleges szigetelési feszültség (Ui) és a 6 kV-os névleges lökőfeszültség-állóság (Uimp) a robusztus konstrukcióról tanúskodik. A készülék kapcsolási állapotjelzővel rendelkezik, ami azonnal láthatóvá teszi a megszakító állapotát, növelve a működési biztonságot.
Az iC60L kismegszakító fix rögzítési móddal, DIN-sínre szerelhető, és kompatibilis fésűssínnel és elosztóblokkal (felül vagy alul csatlakoztatható). Méretei kompaktak: 85 mm magas, 36 mm széles és 78,5 mm mély, így könnyedén beilleszthető a legtöbb kapcsolószekrénybe. A termék 20000 mechanikai és 10000 elektromos kapcsolási ciklust bír el, ami hosszú élettartamot biztosít igényes ipari környezetben is. A fehér színű készülékház jól illeszkedik a modern kapcsolószekrények dizájnjához.
A bekötés tekintetében az iC60L egy 1-25 mm² merev vagy 1-16 mm² hajlékony vezetéket fogad mindkét oldalon (felül vagy alul). A vezeték csupaszolási hossza 14 mm, a csatlakozás meghúzási nyomatéka pedig 2 Nm. A megszakító széleskörű környezeti feltételek között használható: -35...+70 °C üzemi hőmérséklet, 0-2000 m tengerszint feletti magasság, és 95% relatív páratartalom (55 °C-on). A termék IP20-as védelemmel rendelkezik mind az IEC 60529, mind az EN 60529 szabványok szerint, ami alapvető védelmet nyújt érintés ellen.
Schneider Electric Acti9 iC60L - A9F90204 műszaki adatok
Fő jellemzők
Alkalmazási terület: Motor
Termékcsalád: Acti9
Terméknév: Acti9 iC60
Eszköz típus: Kismegszakító
Eszköz rövid neve: iC60L
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram [In]: 4 A
Hálózat típusa: AC
Kioldó egység technológia: Mágneses
Görbe kód: MA
Szakítóképesség
15 kA Icu 440 V AC 50/60 Hz esetén (EN/IEC 60947-2 szerint)
20 kA Icu 380...415 V AC 50/60 Hz esetén (EN/IEC 60947-2 szerint)
40 kA Icu 220...240 V AC 50/60 Hz esetén (EN/IEC 60947-2 szerint)
Felhasználási kategória
A kategória (EN 60947-2 szerint)
A kategória (IEC 60947-2 szerint)
Leválasztásra való alkalmasság
Igen (EN 60947-2 szerint)
Igen (IEC 60947-2 szerint)
Szabványok
EN 60947-2
IEC 60947-2
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Mágneses kioldási határ: 12 x In +/- 20 %
Névleges üzemi szakítóképesség [Ics]:
10 kA 50 % (EN 60947-2 szerint - 380...415 V AC 50/60 Hz)
7,5 kA 50 % (EN 60947-2 szerint - 440 V AC 50/60 Hz)
10 kA 50 % (IEC 60947-2 szerint - 380...415 V AC 50/60 Hz)
7,5 kA 50 % (IEC 60947-2 szerint - 440 V AC 50/60 Hz)
20 kA 50 % (EN 60947-2 szerint - 220...240 V AC 50/60 Hz)
20 kA 50 % (IEC 60947-2 szerint - 220...240 V AC 50/60 Hz)
Korlátozási osztály: 3 (EN 60898-1 szerint)
3 (IEC 60898-1 szerint)
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz (EN 60947-2 szerint)
500 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (EN 60947-2 szerint)
6 kV (IEC 60947-2 szerint)
Érintkező helyzetjelző: Igen
Vezérlés típusa: Karos
Helyi jelzés: Kioldásjelző
Szerelési jellemzők
Rögzítési mód: Fix
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm osztások: 4
Méretek
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 78,5 mm
Szín: Fehér
Élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozók - sorkapcsok: Egyetlen sorkapocs (felül vagy alul) 1...25 mm² merev
Egyetlen sorkapocs (felül vagy alul) 1...16 mm² hajlékony
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Földzárlat-védelem: Külön blokk
Környezeti feltételek
IP védettség: IP20 (IEC 60529 szerint)
IP20 (EN 60529 szerint)
Szennyezettségi fok: 3 (EN 60947-2 szerint)
3 (IEC 60947-2 szerint)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti hőmérséklet üzem közben: -35…70 °C
Környezeti hőmérséklet tárolás során: -40…85 °C
