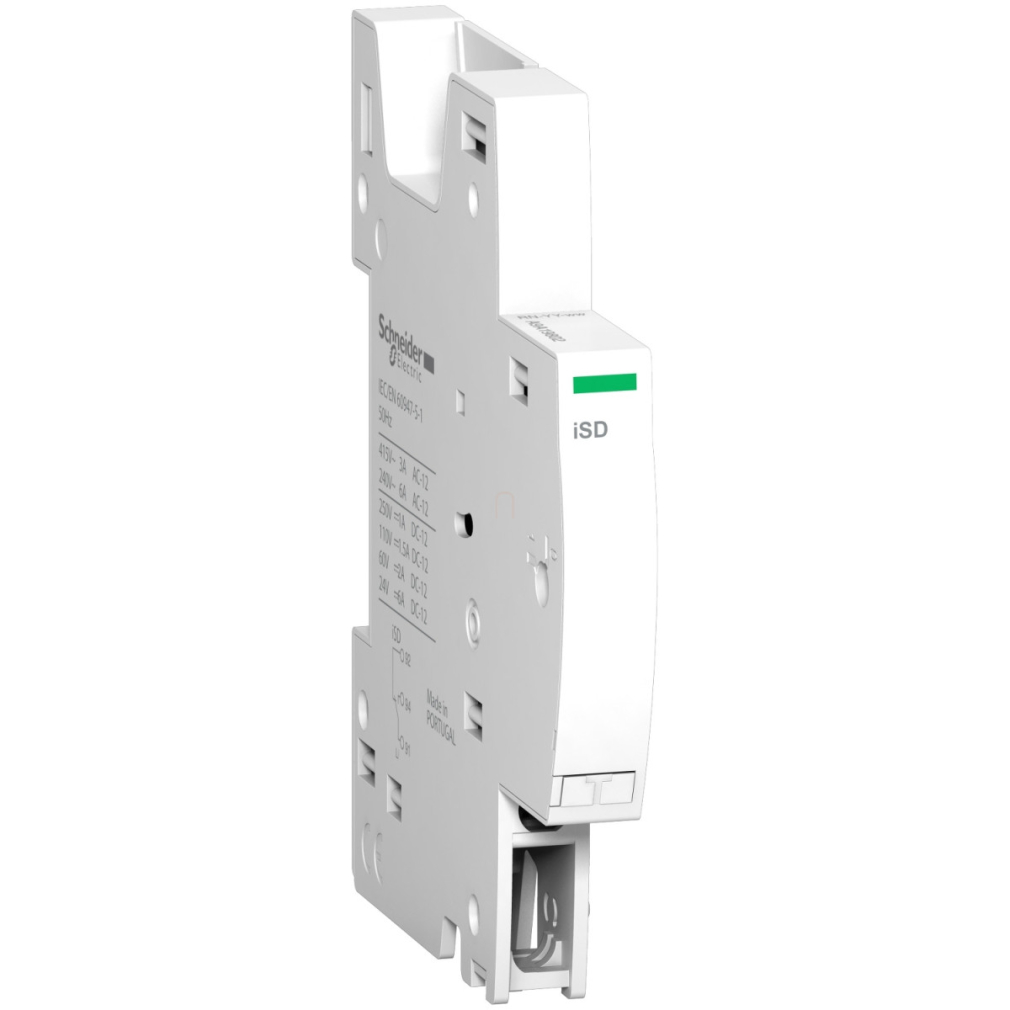

A Schneider Electric Acti9 iC60 RCBO (2P, 3P, 4P) - A9A19802 hibajelző érintkező egy professzionális minőségű kiegészítő elem, amely tökéletesen illeszkedik az Acti9 iC60 RCBO áram-védőkapcsolók családjához. Ez a segédérintkező (iSD) lehetővé teszi a kapcsolók állapotának távoli felügyeletét, ezáltal növelve a villamos rendszer biztonságát és a karbantartás hatékonyságát.
A termék rendkívül sokoldalú, hiszen egyaránt használható egyenáramú (DC) és váltakozó áramú (AC) rendszerekben is. Névleges áramterhelhetősége változó a működési feszültségtől függően: 24V DC esetén 6A, 60V DC esetén 2A, 110V DC esetén 1,5A, míg 250V DC esetén 1A. Váltakozó áram esetében 24-230V AC feszültségtartományban 6A, 415V AC esetén pedig 3A névleges árammal terhelhető 50 Hz frekvencia mellett. Ez a széles működési tartomány biztosítja, hogy a legtöbb alkalmazási területen megbízhatóan működjön.
A termék kialakítása és szerelhetősége is átgondolt: a mindössze 9 mm szélességű (1 modul széles) kompakt kivitel minimális helyet foglal a kapcsolószekrényben, miközben a szabványos DIN-sínre történő felszerelés rendkívül egyszerű a clip-on rögzítési módnak köszönhetően. A termék 86 mm magas, 71 mm mély, és mindössze 35 gramm tömegű, fehér színű műanyag házban kapott helyet. A csatlakozások alsó elhelyezkedésűek, csavaros szorítókapcsokkal, amelyek rugalmas bekötési lehetőségeket biztosítanak: alkalmasak 0,25-4 mm² merev vagy 0,25-2,5 mm² rugalmas vezetékek fogadására, illetve 2 darab 1,5 mm² méretű vezeték párhuzamos bekötésére is. A vezetékek csupaszítási hossza 6 mm, a csavarok meghúzási nyomatéka pedig 0,6 Nm.
A Schneider Electric Acti9 iC60 RCBO A9A19802 segédérintkező széles működési hőmérséklet-tartománnyal rendelkezik: -25°C és +60°C között használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C közötti. A termék megfelel az EN/IEC 60947-5-1 szabványnak, ami garantálja a megbízható működést és a hosszú élettartamot. A segédérintkező jelkontaktusainak összetétele 1 C/O (váltóérintkező), ami rugalmas felhasználást tesz lehetővé a különböző vezérlési és jelzési feladatok esetében.
Schneider Electric Acti9 iC60 RCBO (2P, 3P, 4P) - A9A19802 - ÁVK hibajelző érintkező, 24 - 250VDC, 24 - 415VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Hibajelző érintkező
Rövid terméknév: iSD
Jelkontaktusok összetétele: 1 C/O (váltóérintkező)
Névleges áram: 6A 24V DC esetén, 2A 60V DC esetén, 1,5A 110V DC esetén, 1A 250V DC esetén, 6A 24-230V AC 50Hz esetén, 3A 415V AC 50Hz esetén
Modulszélesség: 1 modul (9 mm)
Szabványok: EN/IEC 60947-5-1
Kiegészítő információk
Kompatibilitás: Acti9 iC60 RCBO
Szerelési mód: Clip-on
Szerelési felület: DIN-sín
Magasság: 86 mm
Szélesség: 9 mm
Mélység: 71 mm
Nettó tömeg: 35 g
Szín: Fehér
Csatlakozások
Csatlakozás típusa: Csavaros szorítókapocs (alul), 1 kábel 0,25-4 mm² - merev
Csavaros szorítókapocs (alul), 1 kábel 0,25-2,5 mm² - rugalmas
Csavaros szorítókapocs (alul), 2 kábel 1,5 mm² - merev
Csavaros szorítókapocs (alul), 2 kábel 1,5 mm² - rugalmas
Csavaros szorítókapocs (alul), 1 kábel 2,5 mm² - rugalmas érvéghüvellyel
Vezetékcsupaszítás hossza: 6 mm alsó bekötéshez
Meghúzási nyomaték: 0,6 Nm (alul)
Környezeti jellemzők
Működési környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
