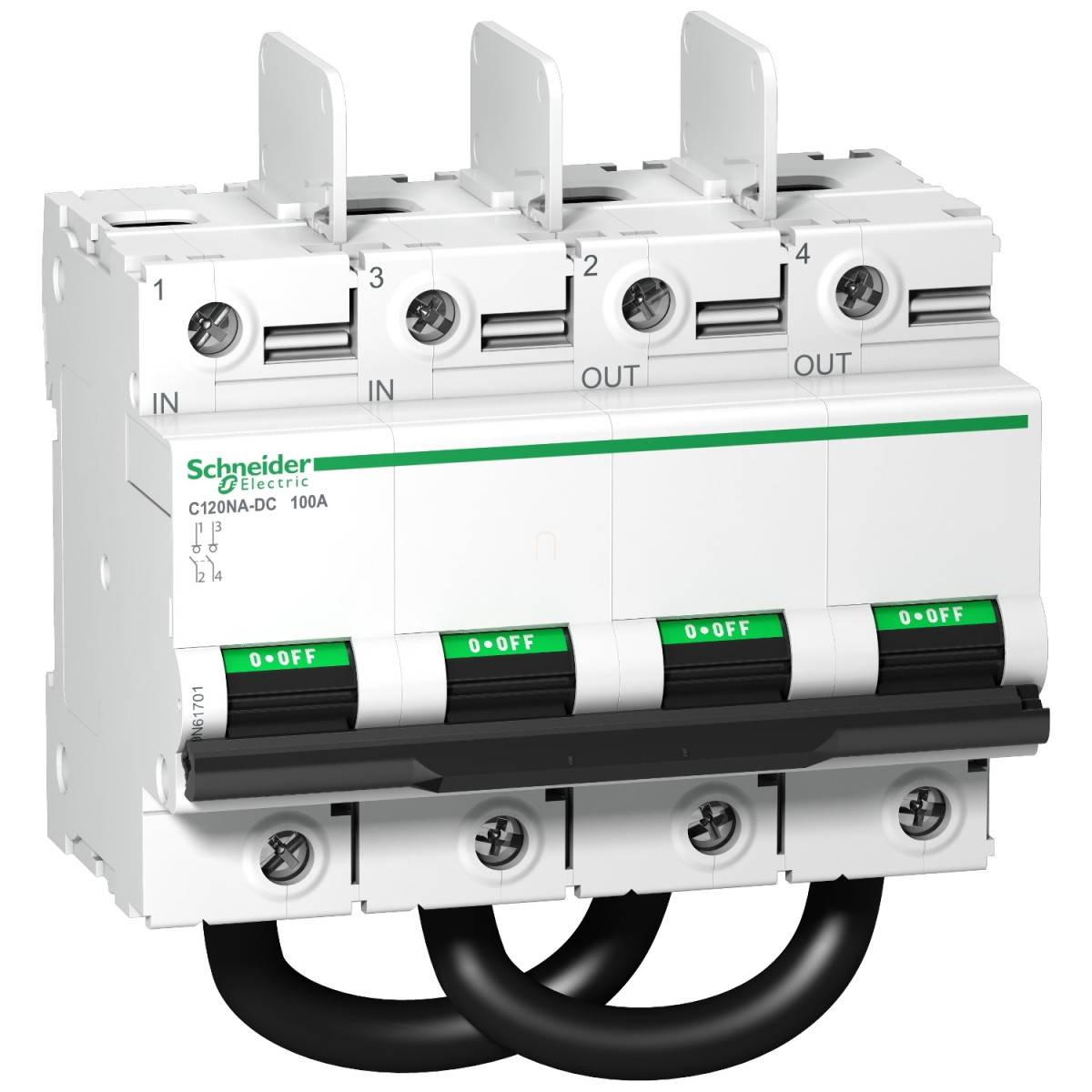

A Schneider Electric Acti9 C120NA-DC leválasztó kapcsoló kifejezetten napelemes rendszerekhez tervezett, professzionális minőségű elektromos eszköz, amely megbízható és biztonságos üzemeltetést garantál fotovoltaikus alkalmazásokban. Ez a 2 pólusú, 100 A névleges áramerősségű, 1000 V egyenfeszültségű modell (A9N61701 cikkszámmal) tökéletes választás mind napelemes inverterek védelmére, mind a PV panelek biztonságos lekapcsolására.
A C120NA-DC terheléskapcsoló az Acti9 termékcsalád tagjaként a Schneider Electric megbízhatóságát és minőségét képviseli. DC-21B felhasználási kategóriába tartozik, amely kifejezetten egyenáramú rendszerekhez optimalizált kapcsolási karakterisztikákat biztosít. A készülék teljes mértékben megfelel az EN/IEC 60947-3 szabványnak, és alkalmas leválasztásra (izoláció), amely kritikus biztonsági funkció napelemes rendszerekben, különösen karbantartási munkák során. A 6 kV-os névleges lökőfeszültség-állóság tovább növeli a készülék megbízhatóságát extrém körülmények között is.
A C120NA-DC terheléskapcsoló praktikus kivitelezésű: az egyértelmű ON/OFF állapotjelzés segíti a biztonságos üzemeltetést, míg a karos kapcsolómechanizmus könnyű kezelhetőséget biztosít. A készülék DIN-sínre pattintható (clip-on rögzítés), ami egyszerűvé teszi a telepítést szabványos elosztószekrényekbe. Méretei optimálisak: 138,3 mm magas, 108 mm széles és 74,4 mm mély, ami 12×9 mm-es egységet jelent a szabványos DIN-sínen. A csatlakozások rugalmasságot biztosítanak: alul előre huzalozott kábellel, felül alagútkapcsokkal rendelkezik, amelyek 35-50 mm² merev vagy 25-35 mm² rugalmas vezetékek fogadására alkalmasak. A vezeték csupaszolási hossza 15 mm, a rögzítő csavarok meghúzási nyomatéka pedig 3,5 Nm.
A Schneider Electric A9N61701 leválasztó kapcsoló kiemelkedő tartóssággal büszkélkedhet: mechanikai élettartama 20 000 kapcsolási ciklus, míg elektromos élettartama 300 ciklus. A készülék széles hőmérsékleti tartományban használható, -25°C-tól +70°C-ig üzemeltethető, tárolása pedig -40°C és +85°C között megengedett. A szennyezettségi fok 2, ami általános beltéri környezetben történő használatra utal. Ez a fehér színű, funkcionális kialakítású kapcsoló minden olyan szakember számára ideális választás, aki megbízható, tartós és biztonságos megoldást keres napelemes rendszerek villamos leválasztására.
Schneider Electric Acti 9 C60NA - DC, SW60 - DC, C120NA - DC - A9N61701 - terheléskapcsoló, 2P, 100A, 1000VDC műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméktípus: C120
Komponens típus: Leválasztó kapcsoló
Terméknév: C120
Rövid terméknév: C120NA-DC
Cikkszám: A9N61701
Alkalmazás
Kapcsoló alkalmazása: Fotovoltaikus inverter védelem, Fotovoltaikus PV panel
Pólusok leírása: 2P
Felhasználási kategória: DC-21B
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-3 szabványnak
Elektromos paraméterek
Névleges üzemi áram: 100 A DC-21B 1000 V DC
Névleges szigetelési feszültség: 1000 V DC
Névleges lökőfeszültség-állóság: 6 kV
Fizikai jellemzők
Vezérlési mód: Karos
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
9 mm-es egységek száma: 12
Magasság: 138,3 mm
Szélesség: 108 mm
Mélység: 74,4 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 300 ciklus
Csatlakozások
Csatlakozás típusa: Előre huzalozott kábel (alul), Alagútkapocs (felül) 35…50 mm² merev, Alagútkapocs (felül) 25…35 mm² rugalmas
Vezeték csupaszolási hossz: 15 mm
Meghúzási nyomaték: 3,5 Nm
Környezeti feltételek
Szabványok: EN/IEC 60947-3
Szennyezettségi fok: 2
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
