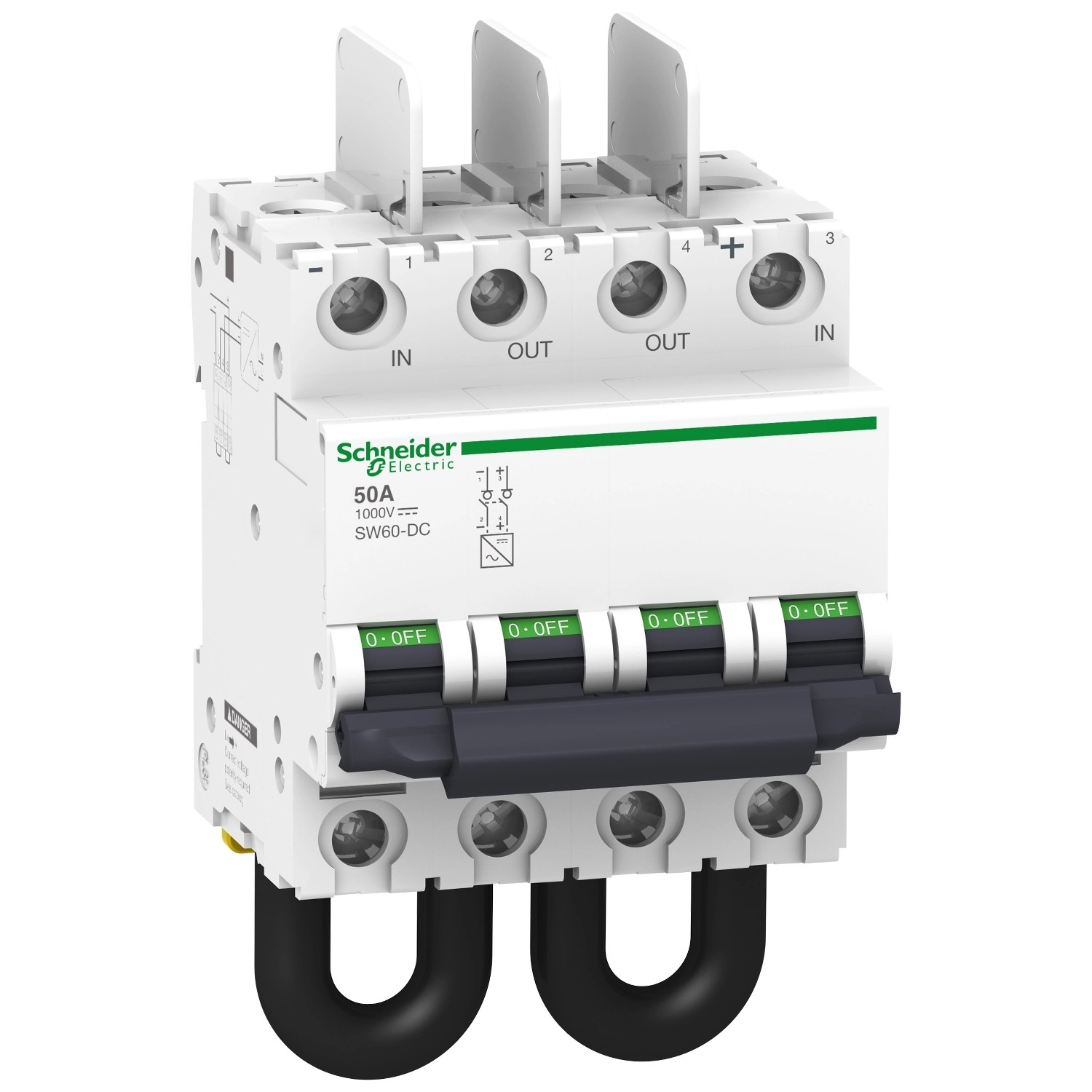

A Schneider Electric Acti 9 C60NA - DC, SW60 - DC, C120NA - DC sorozatú A9N61699 cikkszámú terheléskapcsoló egy rendkívül megbízható, speciálisan napelemes rendszerekhez tervezett elektromos kapcsolóeszköz. Ez a 2P kivitelű, 50A névleges áramerősségű és 1000V DC feszültségre méretezett kapcsoló ideális választás fotovoltaikus inverter védelmére.
A SW60-DC terheléskapcsoló DC-21A felhasználási kategóriába tartozik, ami azt jelenti, hogy kifejezetten egyenáramú terhelések kapcsolására és szigetelésére tervezték. Az EN/IEC 60947-3 szabványnak megfelelően alkalmas leválasztásra is, így karbantartási és szervizelési munkálatok során is biztonságosan használható. A kapcsoló polaritás-érzékeny, ami azt jelenti, hogy bekötéskor a pozitív és negatív pólusokat megfelelően kell csatlakoztatni.
A berendezés teljesítménye erősen hőmérsékletfüggő, így fontos figyelembe venni a környezeti hőmérsékletet a telepítésnél. Míg 5°C-on akár 63A terhelést is elbír, addig 40°C-on ez 50A-re, 70°C-on pedig 35A-re csökken. A kapcsoló névleges szigetelési feszültsége 1000V DC, impulzus-állósága pedig 6 kV. A kapcsoló billentyűs kivitelű, ami intuitív használatot tesz lehetővé. A csatlakoztatás a felső oldalon alagút kapcsokkal történik, 1-35 mm² merev vagy 1-25 mm² rugalmas vezetékekkel. A csatlakozások meghúzási nyomatéka 3,5 Nm, az alsó oldalon előre bekötött kábelcsatlakozással rendelkezik.
A termék 35 mm-es szimmetrikus DIN sínre szerelhető, 8 modul szélességű (9 mm-es osztásközzel számolva), így könnyen integrálható a meglévő elosztószekrényekbe. Méreteit tekintve 132,7 mm magas, 72 mm széles és 77,4 mm mély, fehér színű. Kiváló mechanikai tartósság jellemzi, 20000 kapcsolási ciklust képes teljesíteni, míg elektromos tartóssága 3000 ciklus. A kapcsoló széles működési hőmérséklet-tartománnyal rendelkezik: -25°C és +70°C között használható, tárolása pedig -40°C és +85°C között megengedett. A szennyezettségi fok 2, ami azt jelenti, hogy normál ipari és háztartási környezetben is alkalmazható. Mindezen műszaki jellemzők a napelemes rendszerek szakszerű és biztonságos üzemeltetéséhez nélkülözhetetlen minőségi terheléskapcsolót eredményeznek.
Schneider Electric Acti 9 C60NA - DC, SW60 - DC, C120NA - DC - A9N61699 - terheléskapcsoló, 2P, 50A, 1000VDC műszaki adatok
Általános jellemzők
Termékcsalád: SW60
Terméktípus: Terheléskapcsoló
Eszköz rövid neve: SW60-DC
Kapcsoló alkalmazása: Fotovoltaikus inverter védelem
Pólusok leírása: 2P
Felhasználási kategória: DC-21A
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-3 szabványnak
Elektromos paraméterek
Névleges üzemi áram [Ie]: 50 A DC-21A 1000 V DC 40 °C
63 A DC-21A 1000 V DC 5 °C
61 A DC-21A 1000 V DC 10 °C
60 A DC-21A 1000 V DC 15 °C
58 A DC-21A 1000 V DC 20 °C
56 A DC-21A 1000 V DC 25 °C
54 A DC-21A 1000 V DC 30 °C
52 A DC-21A 1000 V DC 35 °C
48 A DC-21A 1000 V DC 45 °C
46 A DC-21A 1000 V DC 50 °C
41 A DC-21A 1000 V DC 60 °C
35 A DC-21A 1000 V DC 70 °C
Feszültségesés: 251 mV 5,02 mOhm 12,54 W 50 A
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritás érzékenység: Igen (a + és - pólusokat figyelembe kell venni a bekötésnél)
Mechanikai tulajdonságok
Vezérlés típusa: Billentyűs
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
Modul szélesség (9 mm-es osztásköz): 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus
Csatlakozások
Csatlakozás - kapcsok: Alagút kapocs (felső oldal) 1...35 mm² merev
Alagút kapocs (felső oldal) 1...25 mm² rugalmas
Előre bekötött kábel (alsó oldal)
Meghúzási nyomaték: 3,5 Nm
Kompatibilitási kód: SW60-DC
Környezeti feltételek
Szabványok: EN/IEC 60947-3
Szennyezettségi fok: 2
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Környezeti hőmérséklet tároláshoz: -40...85 °C
