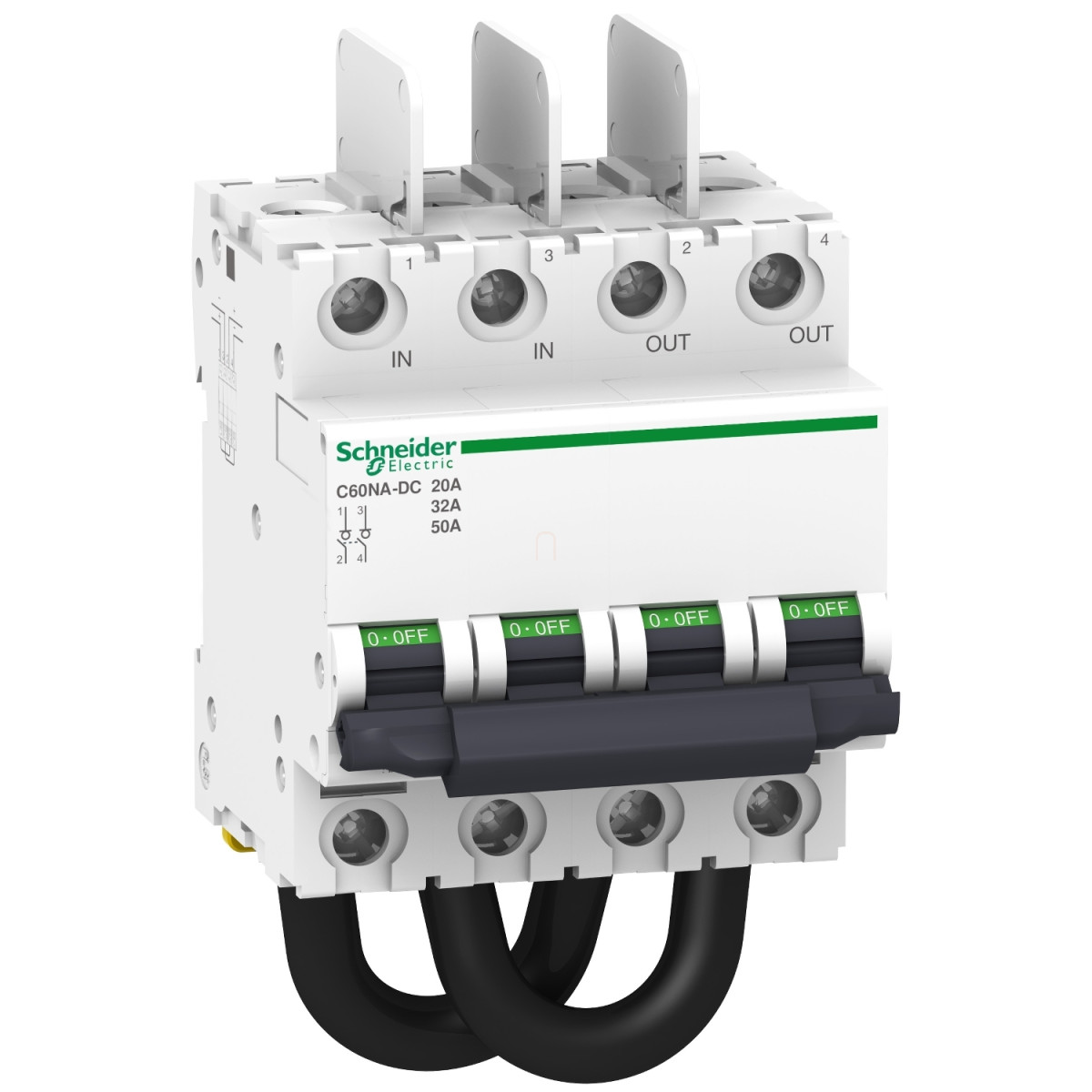

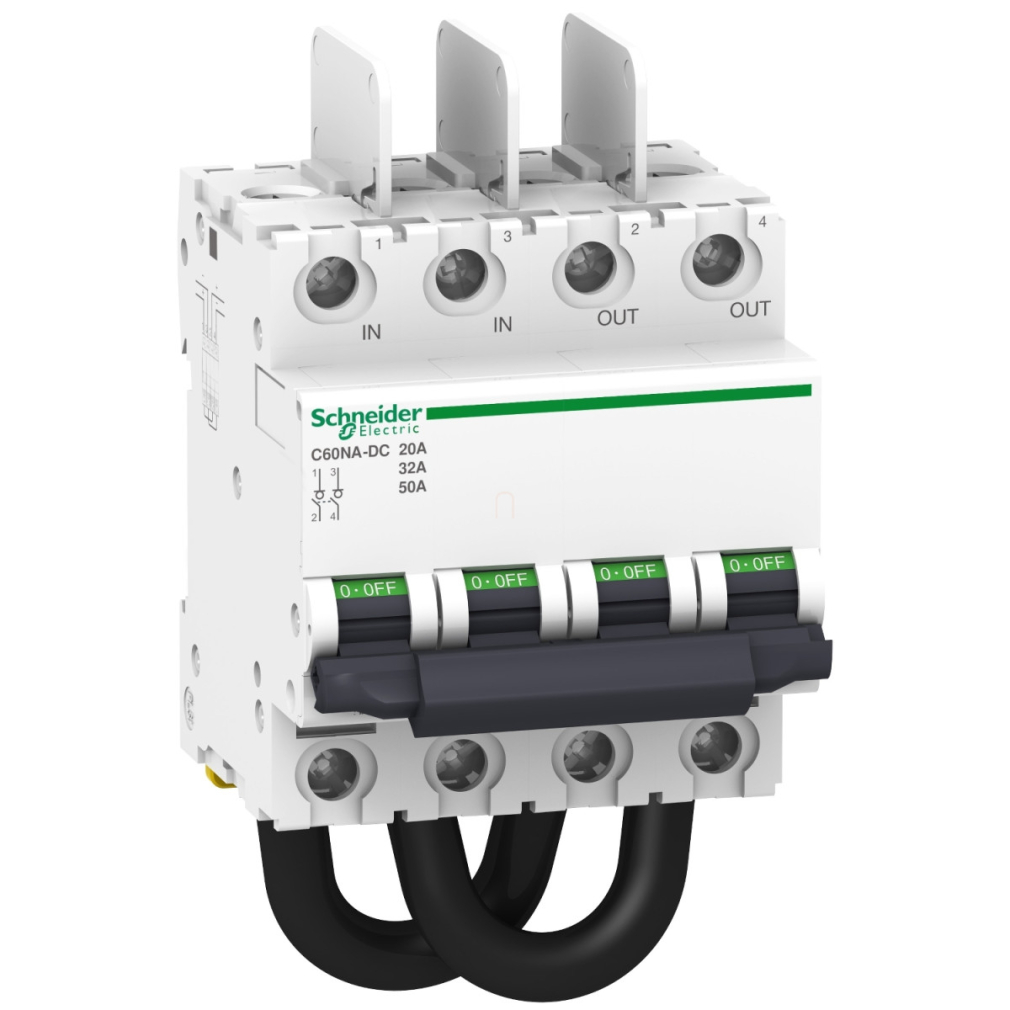

A Schneider Electric Acti9 C60NADC terheléskapcsoló egy speciálisan fotovoltaikus rendszerekhez tervezett kapcsolóeszköz, amely kiváló megoldást jelent napelemes rendszerek biztonságos leválasztásához és védelméhez. Ez a 2 pólusú DC leválasztókapcsoló a változó feszültségszintekhez alkalmazkodva különböző terhelhetőséget biztosít: 50A 700VDC, 32A 800VDC és 20A 1000VDC tartományban. A termék rugalmas alkalmazhatósága miatt ideális választás mind lakossági, mind ipari napelemes rendszerek kivitelezéséhez.
A Schneider Electric Acti9 C60NADC kapcsoló az EN/IEC 60947-3 szabványnak megfelelően alkalmas leválasztásra, ami azt jelenti, hogy biztonságosan használható a napelemes rendszerek karbantartási munkálatai során a teljes áramtalanításhoz. A C60NA-DC különlegessége, hogy polaritásérzéketlenségének köszönhetően képes kétirányú áramok ellen is védelmet nyújtani, ami napelemes rendszereknél különösen előnyös tulajdonság. A termék DC-21B felhasználási kategóriába tartozik, ami garantálja a megfelelő működést DC terhelések kapcsolásánál.
A műszaki paramétereket tekintve a C60NADC kapcsoló 1000V névleges szigetelési feszültséggel (Ui) és 6kV lökőfeszültség-állósággal (Uimp) rendelkezik. A készülék szerkezeti kialakítása nagy mértékben támogatja a könnyű telepíthetőséget: DIN sínre pattintható (clip-on) rögzítésű, 8×9mm szélességű (összesen 72 mm), 132,7 mm magas és 77,4 mm mélységű. A csatlakozás felül alagútsorkapcsokkal történik, amelyek merev vezetékek esetén 1-35 mm², hajlékony vezetékek esetén pedig 1-25 mm² keresztmetszetű kábeleket fogadnak. A vezeték csupaszítási hossza 14 mm, a sorkapcsok meghúzási nyomatéka 3,5 Nm.
A Schneider Electric különös figyelmet fordított a tartósságra: a C60NADC kapcsoló mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig 300 ciklus. Az eszköz széles hőmérsékleti tartományban használható, üzemi hőmérséklete -25°C és +70°C között, tárolási hőmérséklete pedig -40°C és +85°C között van. A kapcsoló ON/OFF állapotjelzéssel is rendelkezik, így a rendszer működési állapota könnyen ellenőrizhető. A C60NADC kapcsoló fehér színű, ami jól illeszkedik az elektromos elosztószekrényekbe szerelt egyéb készülékekhez.
Schneider Electric Acti9 C60NA - DC, SW60 - DC, C120NA - DC - A9N61690 - terheléskapcsoló, 2P, 25A, 800VDC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméksorozat: C60
Termék típusa: Terheléskapcsoló
Terméknév: C60
Eszköz rövid neve: C60NA-DC
Alkalmazási terület: Fotovoltaikus (PV) rendszerek, Fotovoltaikus inverter védelem
Pólusok: 2P
Felhasználási kategória: DC-21B
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-3 szabványnak
Villamos paraméterek
Névleges üzemi áram [Ie]: 20A DC-21B 1000V DC esetén, 32A DC-21B 800V DC esetén, 50A DC-21B 700V DC esetén
Feszültségesés: 100 mV 5,02 mOhm 2W 20A esetén, 151 mV 5,02 mOhm 4,53W 30A esetén, 201 mV 5,02 mOhm 8,04W 40A esetén, 251 mV 5,02 mOhm 12,55W 60A esetén
Névleges szigetelési feszültség [Ui]: 1000V DC
Névleges lökőfeszültség-állóság [Uimp]: 6kV
Polaritásérzékenység: Nem (kétirányú áram ellen is véd)
Mechanikai jellemzők
Működtetés módja: Billenőkar
Állapotjelzés: BE/KI jelzés
Szerelési mód: Pattintható
Szerelési alap: DIN sín
9 mm egységek száma: 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 300 ciklus
Csatlakozások
Csatlakozás: Alagútsorkapocs (felül) 1...35 mm² merev vezeték esetén, Alagútsorkapocs (felül) 1...25 mm² hajlékony vezeték esetén, Előre huzalozott kábel (alul)
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 Nm
Kompatibilitási kód: C60NA-DC
Környezeti paraméterek
Szabványok: EN/IEC 60947-3
Szennyezettségi fokozat: 2
Környezeti üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
