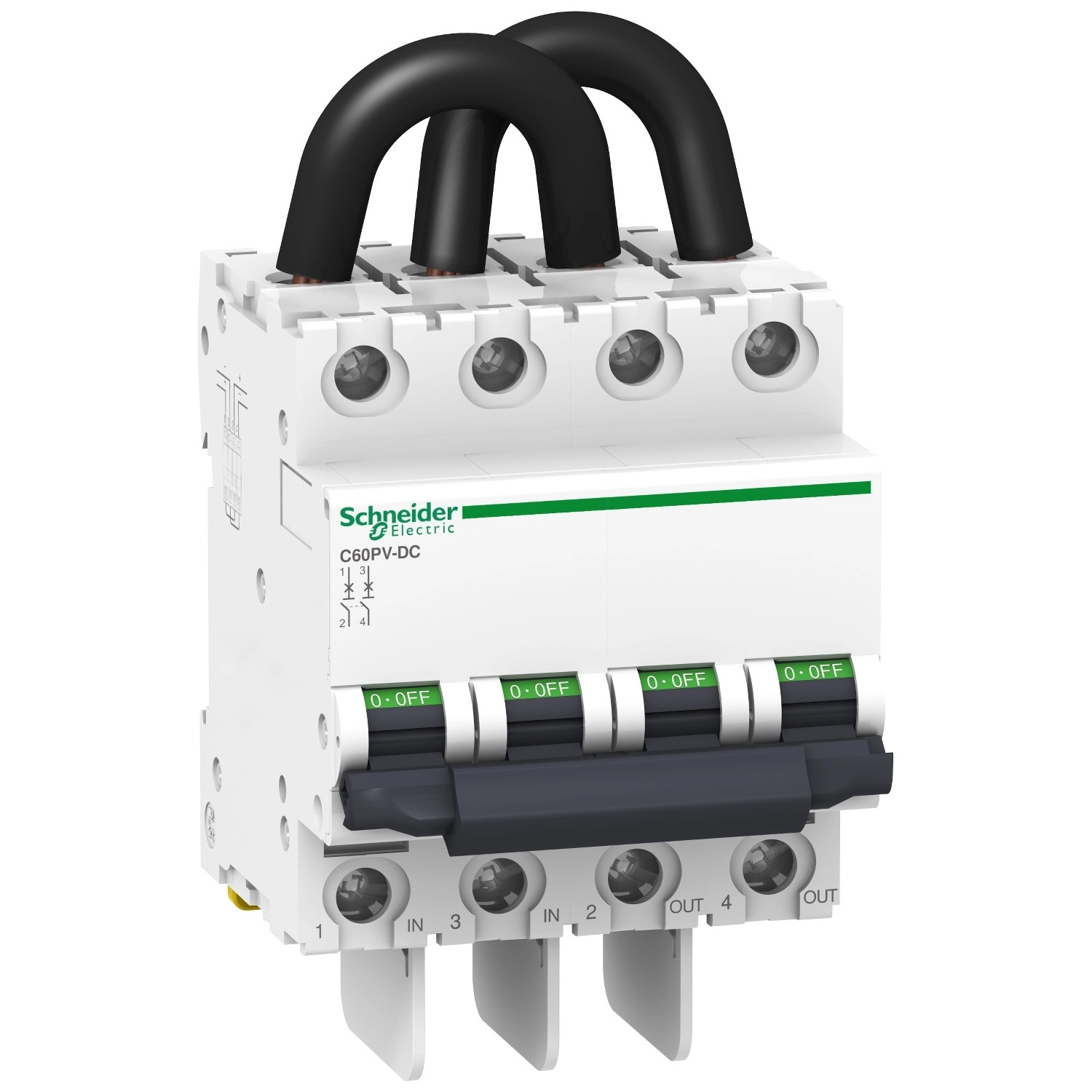

A Schneider Electric Acti9 C60PV-DC kismegszakító egy kiváló minőségű villamos védelmi eszköz, amely kifejezetten egyenáramú (DC) rendszerekhez lett kifejlesztve. Az A9N61660 cikkszámú termék ideális választás napelemes rendszerek, akkumulátortárolók, telekommunikációs berendezések és egyéb DC alkalmazások védelmére, ahol a megbízható áramkörszakítás és biztonság kulcsfontosságú.
A 2P (kétpólusú) kivitelű C60PV-DC kismegszakító 25A névleges árammal és B karakterisztikával rendelkezik, amely 5,5-szeres áramerősségnél biztosít mágneses kioldást. A termék 800V DC névleges üzemi feszültséggel rendelkezik, és 1,5 kA megszakítóképességet kínál ezen a feszültségszinten, míg 650V DC esetén ez az érték 3 kA. A kapcsolókészülék polaritás-érzékenység nélkül működik, ami azt jelenti, hogy kétirányú áram ellen is védelmet nyújt - ez különösen előnyös DC rendszerekben, ahol nem mindig egyértelmű az áramirány.
A Schneider Electric Acti9 C60PV-DC kismegszakító technikai jellemzői között szerepel az EN/IEC 60947-2 szabványnak való megfelelés és az "A" kategóriájú felhasználási besorolás. A termék 1000V DC szigetelési feszültséggel és 6 kV impulzus-állósággal rendelkezik. A készülék kapcsolóállás-kijelzővel van ellátva, amely egyértelműen mutatja a kapcsoló helyzetét. A telepítés rendkívül egyszerű: standard 35 mm-es DIN sínre szerelhető, és mindössze 8 egység (9 mm-es osztás) szélességet foglal el. A termék méretei: 132,7 mm magasság, 72 mm szélesség és 77,4 mm mélység.
A C60PV-DC kismegszakító kimagasló mechanikai tartóssággal büszkélkedhet, amely 20.000 kapcsolási ciklust jelent, míg elektromos élettartama 1500 ciklus (L/R = 2 ms feltételekkel). Csatlakoztatása rugalmas: alul alagútcsatlakozóval rendelkezik, amely 1-25 mm² merev vagy 1-16 mm² hajlékony vezetékekhez használható, míg felül előre huzalozott kábellel van ellátva. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 2,5 Nm. Környezeti működési tartománya rendkívül széles: -25°C és +70°C között használható, tárolási hőmérséklettartománya pedig -40°C és +85°C között van. A termék fehér színű és mindössze 0,545 kg tömegű, így könnyen kezelhető.
Schneider Electric Acti9 C60PV-DC - A9N61660 műszaki adatok
Fő jellemzők
Termékcsalád: C60
Terméktípus: Kismegszakító
Eszköz rövid neve: C60PV-DC
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: DC
Karakterisztika: B
Felhasználási kategória: "A" kategória az EN/IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Kiegészítő adatok
Névleges áram [In]: 25 A
Feszültségesés: 488 mV 19,5 mOhm 12,2 W 25 A
Névleges üzemi feszültség [Ue]: 800 V DC
Mágneses kioldási határ: 5,5 × In
Megszakítóképesség: 3 kA Icu 650 V DC-nél, 1,5 kA Icu 800 V DC-nél
Névleges üzemi megszakítóképesség [Ics]: 1,5 kA 100% - 800 V DC, 3 kA 100% - 650 V DC
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritás érzékenység: Nincs (kétirányú áram ellen is véd)
Kapcsolóállás-jelző: Igen
Vezérlés típusa: Billenőkaros
Szerelés és méretek
Szerelési mód: Fix
Szerelési alap: 35 mm-es szimmetrikus DIN sín
Szélességi egység (9 mm-es osztás): 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Tartósság és csatlakozások
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 1500 ciklus L/R = 2 ms
Reteszelési opciók: Lakattal reteszelhető OFF pozícióban
Csatlakozások - terminálok: Alagútcsatlakozó (alul) 1...25 mm² merev vezetékhez, Alagútcsatlakozó (alul) 1...16 mm² hajlékony vezetékhez, Előre huzalozott kábel (felül)
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 2,5 Nm
Alkalmazási terület
Piaci szegmens: Lakossági, Kiskereskedelmi
Kompatibilitási kód: C60PV-DC
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Szennyezettségi fokozat: 2
Relatív páratartalom: 95% 55°C-on
Üzemi környezeti hőmérséklet: -25...70°C
Tárolási környezeti hőmérséklet: -40...85°C
