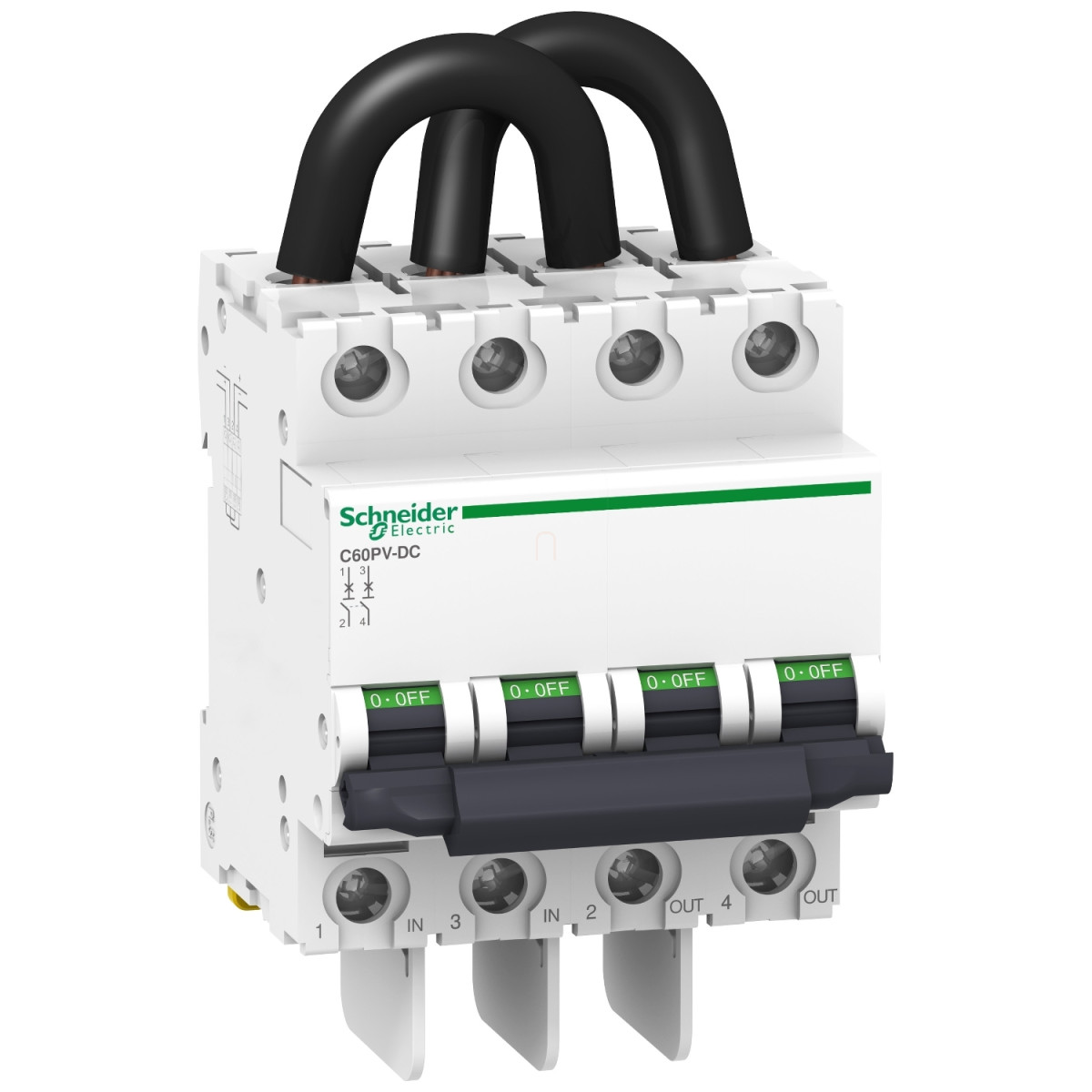

Az Acti9 C60PV-DC kismegszakító a Schneider Electric prémium minőségű, egyenáramú rendszerekhez tervezett védelmi készüléke. Az A9N61659 cikkszámú, B karakterisztikájú, 2 pólusú, 15 Amperes kismegszakító kimondottan fotovoltaikus és egyéb DC rendszerekhez lett kifejlesztve, maximális 800 V DC üzemi feszültségig. Ez a speciális MCB (Miniature Circuit Breaker) ideális választás olyan alkalmazásokhoz, ahol megbízható egyenáramú védelem szükséges.
A Schneider Electric Acti9 C60PV-DC kismegszakító egyik legfontosabb jellemzője a kétirányú áramvédelem képessége - polaritás-érzékenység nélkül védi a rendszert, ami különösen értékes tulajdonság napelemes rendszerekben. A B karakterisztikájú megszakító 5,5-szeres névleges áramerősségnél lép működésbe, ami megfelelő védelmet biztosít mind a túlterhelés, mind a rövidzárlat ellen. A szakmai előírásoknak megfelelően az EN/IEC 60947-2 szabvány A kategóriájának felel meg, és rendelkezik leválasztási funkcióval, amely a biztonságos szerelést és karbantartást teszi lehetővé.
Műszaki paraméterei között kiemelkedő az 1,5 kA megszakítóképesség 800 V DC feszültségen, illetve a 3 kA megszakítóképesség 650 V DC feszültségen. A készülék 1000 V DC szigetelési feszültséggel és 6 kV lökőfeszültség-állósággal rendelkezik. Az Acti9 C60PV-DC kismegszakító A9N61659 tartós mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig 1500 ciklus (L/R = 2 ms). A termék rendelkezik állapotkijelzővel, amely vizuálisan jelzi a kontaktusok helyzetét, valamint lehetőség van a kikapcsolt állapotban történő lakatolásra, ami megakadályozza a véletlen visszakapcsolást.
A készülék telepítése 35 mm-es szimmetrikus DIN sínre történik, méretei kompaktak: 132,7 mm magasság, 72 mm szélesség és 77,4 mm mélység. A kismegszakító 8 darab 9 mm-es modulhelyet foglal el az elosztószekrényben. Csatlakoztatása alagútkapcsokkal történik, ami 1-25 mm² merev vagy 1-16 mm² rugalmas vezetékek fogadására alkalmas. A vezetékek csupaszítási hossza 14 mm, a javasolt meghúzási nyomaték pedig 2,5 Nm. Az Acti9 C60PV-DC kismegszakító A9N61659 elsősorban kiskereskedelmi és lakossági alkalmazásokhoz ajánlott, különösen napelemes rendszerek DC oldalának védelmére. A termék széles üzemi hőmérséklet-tartományban (-25...70 °C) használható, és magas páratartalom mellett is megbízhatóan működik (95% relatív páratartalom 55 °C-on).
Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61659 - kismegszakító, 2P, B, 15A, 800VDC műszaki adatok
Általános jellemzők
Termékcsalád: C60
Termék típusa: Kismegszakító
Rövid terméknév: C60PV-DC
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: DC (egyenáram)
Karakterisztika: B
Felhasználási kategória: A kategória az EN/IEC 60947-2 szabvány szerint
Leválasztási alkalmasság: Igen, az EN/IEC 60947-2 szabvány szerint
Műszaki paraméterek
Névleges áramerősség [In]: 15 A
Feszültségesés: 600 mV, 40 mOhm, 9 W 15 A-nél
Névleges üzemi feszültség [Ue]: 800 V DC
Mágneses kioldási határ: 5,5 x In
Megszakítóképesség: 3 kA Icu 650 V DC-nél, 1,5 kA Icu 800 V DC-nél
Névleges üzemi megszakítóképesség [Ics]: 1,5 kA 100% - 800 V DC, 3 kA 100% - 650 V DC
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritás érzékenység: Nem (kétirányú áram ellen is véd)
Kontakt helyzet kijelző: Igen
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Szerelési mód: Rögzített
Szerelési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es modulszélesség: 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 1500 ciklus L/R = 2 ms
Csatlakozások
Zárási opciók leírása: Lakatolási lehetőség KI helyzetben
Csatlakozások - kapcsok: Alagútkapocs (alul) 1...25 mm² merev, Alagútkapocs (alul) 1...16 mm² rugalmas, Előre vezetékezett kábel (felül)
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 2,5 N.m
Alkalmazási területek
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Szennyezettségi fokozat: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemeltetéskor: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
