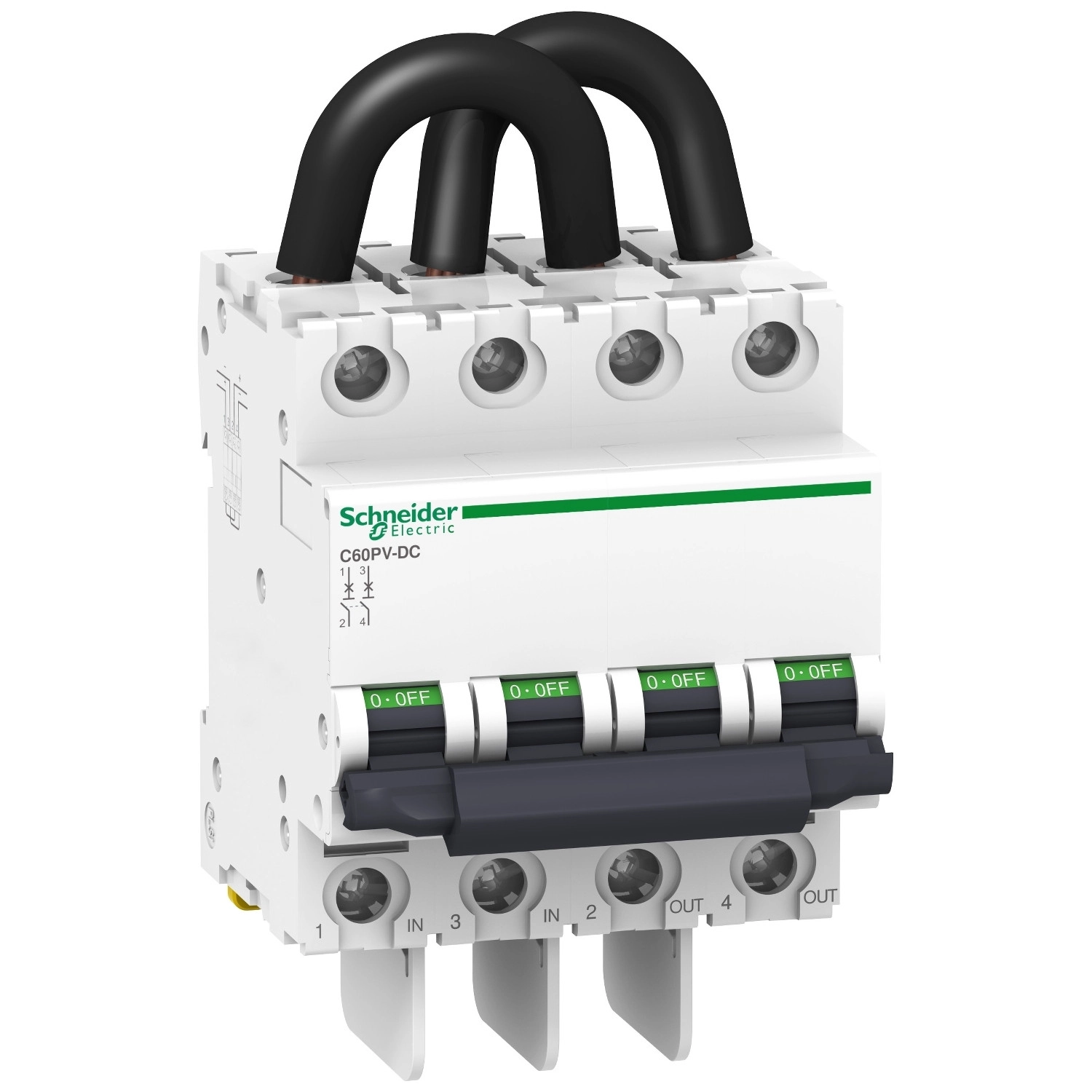

A Schneider Electric Acti9 C60PV-DC kismegszakító (MCB) egy megbízható védelmi eszköz, amely kifejezetten DC hálózatokhoz lett tervezve, ideális napelemes rendszerekhez és más egyenáramú alkalmazásokhoz. Az A9N61658 cikkszámú eszköz 13 amperes névleges áramerősséggel és B karakterisztikával rendelkezik, amely 5,5-szörös névleges áramnál biztosítja a mágneses kioldást.
Ez a 2 pólusú kismegszakító akár 800V DC feszültségig használható, ami különösen fontos a nagyobb, kereskedelmi vagy ipari napelemes rendszerek esetén. Szakítóképessége 1,5 kA 800V DC feszültségnél, illetve 3 kA 650V DC feszültségnél, megfelelve az IEC/EN 60947-2 szabványnak. A készülék Category A használati kategóriába tartozik, és alkalmas leválasztásra is a vonatkozó szabványoknak megfelelően. Különleges tulajdonsága, hogy polaritásfüggetlen működésű, így kétirányú áramot is képes megszakítani, ami a DC rendszerekben különösen hasznos lehet.
A C60PV-DC kismegszakító mechanikai tartóssága 20000 kapcsolási ciklus, míg villamos élettartama 1500 ciklus (L/R = 2 ms). Felszerelése egyszerű a 35 mm-es szimmetrikus DIN sínre, mindössze 8 modul (9 mm-es osztás) szélességet foglal el. A készülék méretei kompaktak: 132,7 mm magas, 72 mm széles és 77,4 mm mély. A csatlakozóterminálok alagút típusúak, az alsó részen 1-25 mm² merev vagy 1-16 mm² hajlékony vezetékekhez, felül előre vezetékezett kábelekkel. A vezetékcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 2,5 Nm.
Az Acti9 C60PV-DC kismegszakító fehér színű, és rendelkezik kapcsolóállás-jelzővel, ami egyértelműen mutatja az eszköz állapotát. A kapcsoló típusa karos (toggle), a rögzítési mód fix. A készülék OFF pozícióban lakattal lezárható, ami növeli a biztonságot karbantartási munkák során. További műszaki paraméterek közé tartozik a 1000V DC névleges szigetelési feszültség és a 6 kV impulzusfeszültség-állóság. A feszültségesés 572 mV (44 mOhm, 7,4 W 13A-nél).
A kismegszakító széles hőmérsékleti tartományban használható: -25°C és +70°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +85°C között van. 2-es szennyezettségi fokozat és akár 95%-os relatív páratartalom (55°C-on) mellett is megbízhatóan működik. Elsősorban kis kereskedelmi és lakossági alkalmazásokhoz ajánlott, különösen DC hálózatokban, mint például napelemes rendszerek és más megújuló energiaforrások esetén.
Schneider Electric Acti9 C60PV-DC - A9N61658 - kismegszakító, 2P, B, 13A, 800VDC műszaki adatok
Fő tulajdonságok
Termékcsalád: C60
Terméktípus: Kismegszakító
Rövidítés: C60PV-DC
Pólusok: 2P
Védett pólusok száma: 2
Hálózat típusa: DC
Kioldási görbe: B
Használati kategória: Category A az EN/IEC 60947-2 szerint
Leválasztásra alkalmas: Igen az EN/IEC 60947-2 szerint
Kiegészítő tulajdonságok
Névleges áram: 13 A
Feszültségesés: 572 mV 44 mOhm 7,4 W 13 A
Névleges üzemi feszültség: 800 V DC
Mágneses kioldási határ: 5,5 x In
Megszakítóképesség: 3 kA Icu 650 V DC-nél, 1,5 kA Icu 800 V DC-nél
Névleges üzemi megszakítóképesség: 1,5 kA 100% - 800 V DC, 3 kA 100% - 650 V DC
Névleges szigetelési feszültség: 1000 V DC
Névleges lökőfeszültség-állóság: 6 kV
Polaritásérzékenység: Nem (kétirányú áramot is képes megszakítani)
Kapcsolóállás jelző: Igen
Vezérlés típusa: Karos
Rögzítési mód: Fix
Rögzítési felület: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 1500 ciklus L/R = 2 ms
Reteszelési lehetőség: Lakattal lezárható OFF pozícióban
Csatlakozások
Csatlakozók - terminálok: Alagút terminál (alul) 1...25 mm² merev, Alagút terminál (alul) 1...16 mm² hajlékony, Előre vezetékezett kábel (felül)
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 2,5 N.m
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Szennyezettségi fok: 2
Relatív páratartalom: 95% 55°C-on
Környezeti üzemi hőmérséklet: -25...70°C
Tárolási hőmérséklet: -40...85°C
