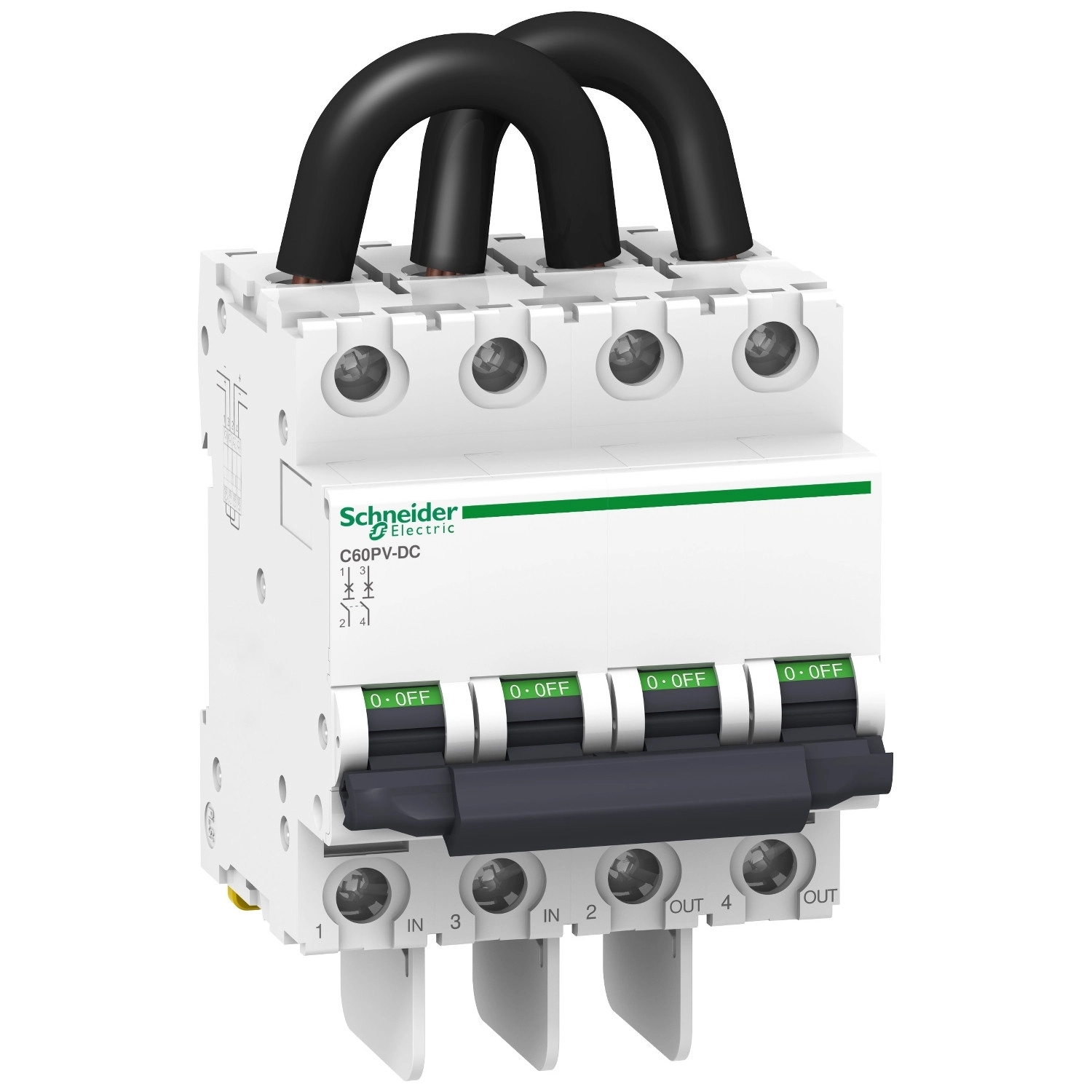

A Schneider Electric Acti9 C60PV-DC kismegszakító egy rendkívül hatékony és megbízható megoldás DC (egyenáramú) áramkörök védelmére. Az A9N61656 cikkszámú, 2-pólusú, 5A névleges áramú, C karakterisztikájú megszakító kimagasló teljesítményt nyújt különösen napelemes és egyéb DC alkalmazásokban, ahol megbízható védelemre van szükség.
Az Acti9 C60PV-DC kismegszakító kifejezetten egyenáramú hálózatokhoz lett tervezve, maximális 800V DC üzemi feszültséggel. A készülék nagy előnye, hogy polaritás-érzékenysége nincs, vagyis mindkét irányú egyenáramot képes védeni, ami rendkívül hasznos tulajdonság különösen napelemes rendszerekben. A C karakterisztika és a 8,5 x In mágneses kioldási határérték megfelelő védelmet biztosít mind a túlterhelés, mind a rövidzárlat ellen, miközben minimalizálja a téves kioldások kockázatát.
A megszakító szakaszoló képességgel is rendelkezik az EN/IEC 60947-2 szabványnak megfelelően, ami azt jelenti, hogy az áramkör biztonságos leválasztására is alkalmas. Megszakítóképessége 1,5 kA 800V DC feszültségen, illetve 3 kA 650V DC feszültségen, ami biztosítja a megfelelő védelmet a legtöbb DC alkalmazásban. Az [Ics] névleges üzemi megszakítóképessége mindkét feszültségszinten 100%, ami kiemelkedő megbízhatóságot jelent.
A C60PV-DC kismegszakító praktikus kivitelű, 35 mm-es szimmetrikus DIN sínre szerelhető, szélessége 8 modul (9mm-es osztással számolva). Tartalmaz kapcsolóállás-jelzőt, rögzítőszerkezete fix, és a kapcsoló típusa karos kivitelű. Üzemeltetéskor -25°C és +70°C közötti környezeti hőmérséklet megengedett, tároláskor pedig -40°C és +85°C közötti értékek fogadhatók el. A megszakító 20000 mechanikus és 1500 elektromos kapcsolási ciklust bír el, ami hosszú élettartamot biztosít. További előnye a padlózhatóság kikapcsolt állapotban, ami növeli az üzembiztonságot.
Schneider Electric Acti9 C60PV-DC - A9N61656 műszaki adatok
Fő jellemzők
Termékcsalád: C60
Terméktípus: Kismegszakító
Rövid név: C60PV-DC
Pólusok: 2P
Védett pólusok száma: 2
Hálózat típusa: DC
Kioldási görbe: C
Felhasználási kategória: A kategória az EN/IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Kiegészítő műszaki adatok
Névleges áram [In]: 5 A
Feszültségesés: 2000 mV, 400 mOhm, 10 W, 5 A
Névleges üzemi feszültség [Ue]: 800 V DC
Mágneses kioldási határ: 8,5 x In
Megszakítóképesség: 3 kA Icu 650 V DC-nél, 1,5 kA Icu 800 V DC-nél
Névleges üzemi megszakítóképesség [Ics]: 1,5 kA 100% - 800 V DC, 3 kA 100% - 650 V DC
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritás érzékenység: Nem (mindkét irányú áramot képes védeni)
Kapcsolóállás jelző: Igen
Vezérlés típusa: Karos
Szerelési mód: Fix
Rögzítés: 35 mm-es szimmetrikus DIN sín
9 mm-es osztás: 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Szín: Fehér
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: 1500 kapcsolási ciklus L/R = 2 ms
Reteszelési lehetőség: Lakatolás kikapcsolt állapotban
Csatlakozás - kapcsok: Alagútkapocs (alul) 1...25 mm² merev vezetékhez, Alagútkapocs (alul) 1...16 mm² flexibilis vezetékhez, Előre vezetékezett kábel (felül)
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 2,5 N.m
Alkalmazási terület
Piaci szegmens: Lakossági, Kiskereskedelmi
Kompatibilitási kód: C60PV-DC
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Szennyezési fokozat: 2
Relatív páratartalom: 95% 55°C-on
Működési környezeti hőmérséklet: -25...70°C
Tárolási környezeti hőmérséklet: -40...85°C
